Montagehinweis zum Austausch der Halterung

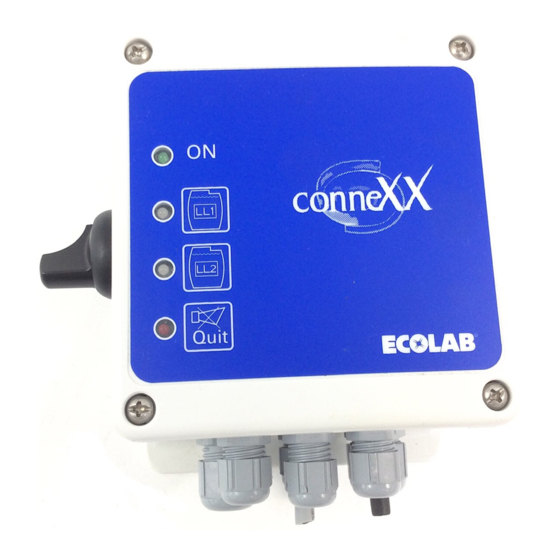

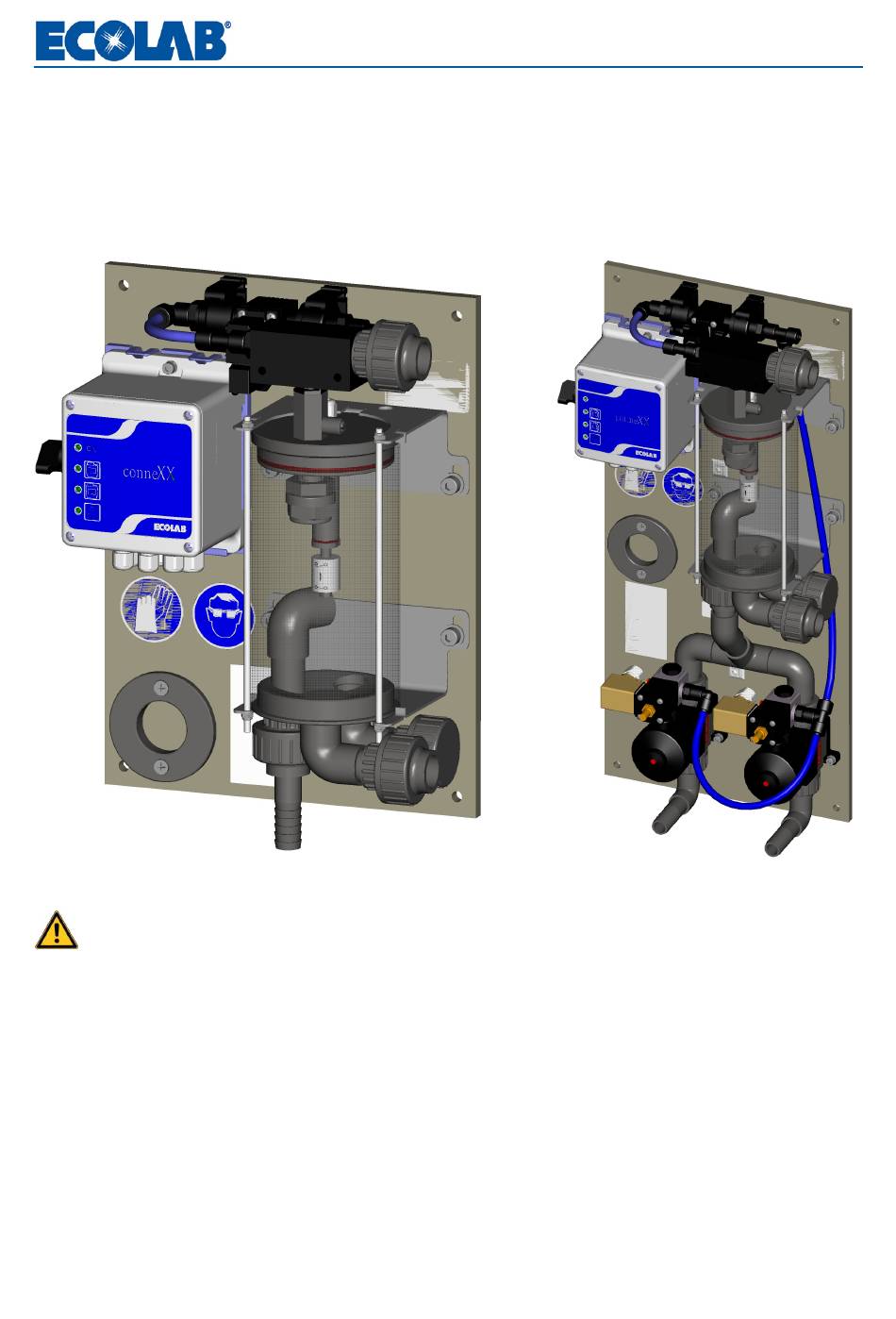

Connexx Basic 182603

Bei bereits installiertem und mit Produkt betriebenem Connexx System ist

geeignete Schutzkleidung und eine Schutzbrille zu tragen und wie folgt

vorzugehen:

1. Schrauben der unteren Rohrschelle lösen und Schelle nach oben schieben

2. Einen der Haltewinkel mit den mitgelieferten Befestigungselementen an der

Montageplatte bündig zur Bodenplatte befestigen

3. Schrauben der oberen Rohrschelle lösen

4. Um die Klammern der Schellen einfach zu öffnen beide nach oben abziehen

5. Zweiten Haltewinkel mit den mitgelieferten Befestigungselementen an der

Montageplatte und bündig zur Deckelplatte befestigen

6. Wie im Bild dargestellt die beiden Gewindestangen durch die Löcher stecken und mit

den Sicherungsmuttern fixieren (nicht festziehen – nur bis Anschlag)

Montagehinweis_Connexx

Connexx Switch 182604

06/2004

Table of Contents

Need help?

Do you have a question about the Connexx Basic and is the answer not in the manual?

Page 1 Montagehinweis zum Austausch der Halterung Connexx Basic 182603 Connexx Switch 182604 Bei bereits installiertem und mit Produkt betriebenem Connexx System ist geeignete Schutzkleidung und eine Schutzbrille zu tragen und wie folgt vorzugehen: 1. Schrauben der unteren Rohrschelle lösen und Schelle nach oben schieben 2.
Page 2 Mounting note for clamp exchange Connexx Basic 182603 Connexx Switch 182604 When connexx system is installed and running with product you have to wear appropriate protective garments and protective goggles and should proceed as follows: 1. Loosen screws of the lower tube clip and slide it upwards 2.
