4. FAMILIARIZARSE

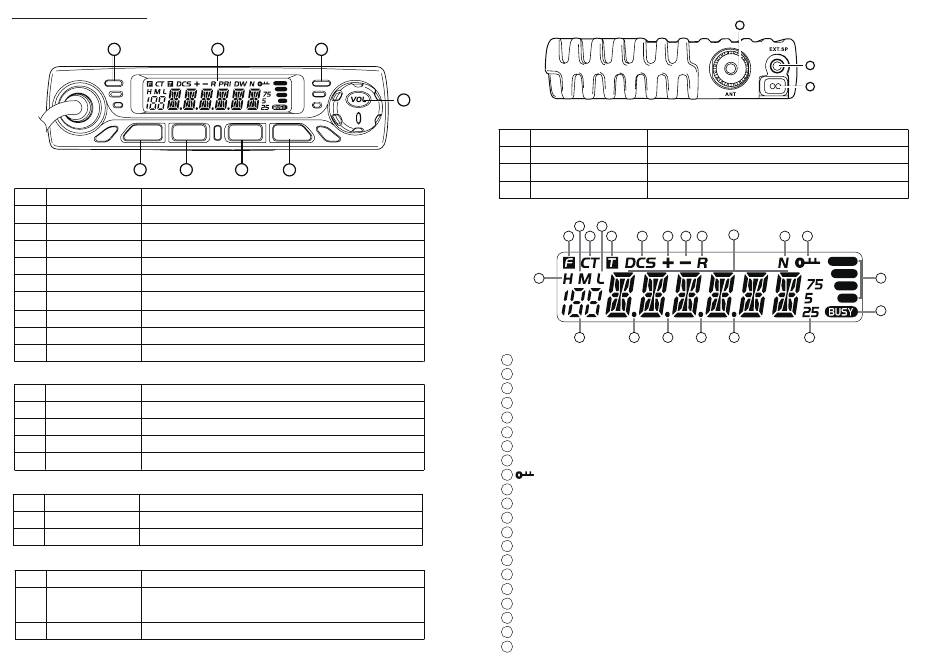

Panel frontal

6
FUN V/M
1 2
Función básica
N Nudo Función
1 DIVERTIDO Tecla de menú de funciones
2 V/M VFO / tecla de interruptor de modo de memoria
3 SCA Tecla de escaneo
4 SQL Tecla de silenciamiento
5 VOL Tecla de encendido / apagado y volumen
Luz encendida cuando el squelch es válido
6 Indicador RX
7 Indicador de TX Luz encendida cuando TX
8 Pantalla LCD Ajuste de canal / frecuencia / función de pantalla
9 Altavoz Escuchar llamadas
Presione la tecla Fun hasta que aparezca el ícono F, luego presione la tecla siguiente
N Nudo Función
1 V/M Tienda de canal
2 SCA Exploración de canales eliminar o agregar
3 SQL Ajuste CTCSS / DCS
4 VOL Bloqueo de teclado
Mantenga presionada la tecla Fun luego presione la tecla siguiente
N Nudo Función
1 V/M Eliminar el canal de memoria
2 SQL Función de visualización de voltaje
Mantener pulsada la siguiente tecla.
N Nudo Función
Entre en el modo de configuración después de mantenerlo
1 FUN
presionado durante 2 segundos.
2 SQL Gire el monitor
8 7
SCA SQL
3 4
85

Panel trasero

5
Función básica
N Nudo
1 Conector de antena
2 Toma de altavoz externo
3 Cable de energía
Display
11
1
10
13
F: Mostrar al presionar la tecla FUN
1
2 CT: Mostrar al configurar CTCSS
3 T: Mostrar al configurar TX CTCSS
DCS: Mostrar al configurar DCS
4
+: Mostrar al configurar la dirección de desplazamiento positivo
5
-: Mostrar al configurar la dirección de desplazamiento negativo
6
R: Pantalla cuando se enciende la función de frecuencia inversa
7
N: Pantalla al ajustar la banda estrecha
8
: Mostrar al configurar la función de bloqueo del teclado
9
H: Pantalla al configurar potencia alta
10
M: Pantalla al configurar la potencia media
11
L: Mostrar al configurar baja potencia
12
188: Mostrar el número del canal de memoria en el modo de memoria
13
Punto decimal: se muestra cuando el canal de tienda indica un canal vacío
14
Punto decimal: muestra este ícono al configurar el salto de exploración de canal
15
Punto decimal: indica el punto decimal de la frecuencia y la función de escaneo
16
Punto decimal: muestre este icono al configurar la exploración CTCSS / DCS
17
888888: Indique la frecuencia o el nombre del canal de memoria.
18
25/5/75: muestra este icono cuando indica el final de la frecuencia.
19
BUSY: se visualiza cuando se recibe la señal o se activa la función de monitor
20
RSSI: muestra la intensidad de la señal TX / RX
21
1
Función
Collegare un'antenna da 50Ω
Conecte el altavoz externo opcional SP01
Collegare un cavo di alimentazione DC standard
12
18
2 3 4 5 6 7
14 15 16 17
86
2
3
8 9
21
20
19
