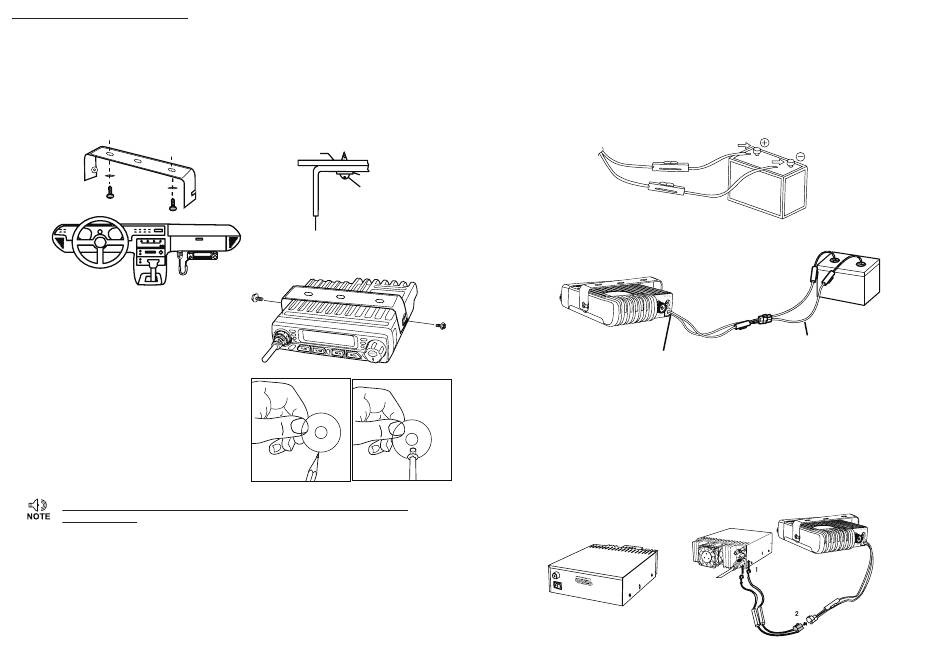

INSTALLAZIONE INIZIALE

1. Installazione mobile
Per installare il ricetrasmettitore, selezionare una posizione sicura e comoda all'interno del
veicolo che riduca al minimo il pericolo per i passeggeri e per se stessi mentre il veicolo è in
movimento.
Considerare l'installazione dell'unità in una posizione appropriata in modo che le ginocchia o le
gambe non possano colpirlo durante una frenata improvvisa del veicolo.
Prova a scegliere un luogo ben ventilato protetto dalla luce solare diretta.
1) Installare la staffa di montaggio nel veicolo utilizzando le viti autofilettanti in dotazione (2
pezzi) e le rondelle piatte (2 pezzi)
2) Posizionare il ricetrasmettitore, quindi inserire
e serrare le viti esagonali SEMS fornite.
Verificare che tutte le viti siano serrate per
evitare che le vibrazioni del veicolo si allentino
dalla staffa o dal ricetrasmettitore.
2. Installa Microfono Hanger
  1) Scegli la posizione ideale e segna per il
punto di avvitamento.
2) Fissare il gancio per le viti nell'elenco degli
accessori.

3. Collegamento elettrico

» Individuare il connettore di ingresso dell'alimentazione il più vicino possibile al
ricetrasmettitore.
Operazione mobile
La batteria del veicolo deve avere un valore nominale di 12V. Non collegare mai il ricetrasmettito-
re ad una batteria da 24V. Assicurarsi di utilizzare una batteria del veicolo da 12V con capacità di
corrente sufficiente. Se la corrente al ricetrasmettitore non è sufficiente, il display potrebbe dive-
ntare scuro durante la trasmissione o la potenza in uscita potrebbe diminuire eccessivamente.
1) Instradare il cavo di alimentazione DC in dotazione con il ricetrasmettitore direttamente ai
terminali della batteria del veicolo utilizzando il percorso più breve dal ricetrasmettitore.
• Si consiglia di non utilizzare la presa dell'accendisigari poiché alcune prese accendisigari
introducono una caduta di tensione inaccettabile.
• L'intera lunghezza del cavo deve essere rivestita in modo da essere isolata dal calore,
Corpo
lavatrice
vite di spillatura
(M5x20mm)
staffa di montaggio
61
dall'umidità e dal sistema di accensione/cavi del secondario (alta tensione) del motore.
2) Dopo aver installato il cavo, per evitare il rischio di umidità, si prega di utilizzare il tubolare
resistente al calore per legare insieme alla scatola dei fusibili. Non dimenticare di rinforzare
l'intero cavo.
3) Per evitare il rischio di cortocircuito, ridurre la connessione con il negativo (-) della batteria,
quindi collegarlo alla radio.
4) Verificare la corretta polarità delle connessioni, quindi collegare il cavo di alimentazione ai
terminali della batteria; il rosso al terminale positivo (+) e il nero al terminale negativo (-).
• Utilizzare l'intera lunghezza del cavo senza tagliare l'eccesso anche se il cavo è più lungo
del necessario. In particolare, non rimuovere mai i portafusibili dal cavo.
5) Ricollegare tutti i cavi rimossi dal terminale negativo.
rosso
nero
6) Collegare il cavo di alimentazione DC al connettore di alimentazione del ricetrasmettitore.
• Premere saldamente i connettori insieme finché la linguetta di blocco non scatta.
Ext. Connessione di alimentazione
Funzionamento della stazione fissa
Per utilizzare questo ricetrasmettitore per il funzionamento a stazione fissa, è necessario un alim-
entatore a 13.8V DC separato (non incluso), alimentatore (QRP-01) come accessori opzionali.
Si prega di contattare il rivenditore locale per richiedere.
La capacità di corrente consigliata del tuo alimentatore è 10A.
1) Collegare il cavo di alimentazione DC all'alimentatore DC regolato e assicurarsi che le polarità
siano corrette. (Rosso: positivo, Nero: negativo).
• Non collegare direttamente il ricetrasmettitore ad presa AC.
• Utilizzare il cavo di alimentazione DC in dotazione per collegare il ricetrasmettitore ad
un'alimentazione regolata.
• Non sostituire un cavo con fili più piccoli.
Alimentatore
regolato
(QRP-01)
Alimentatore regolato (QRP-01)
Cavo di alimentazione DC
rosso
nero
Cavo DC con portafusibile (QPL-01)
62
