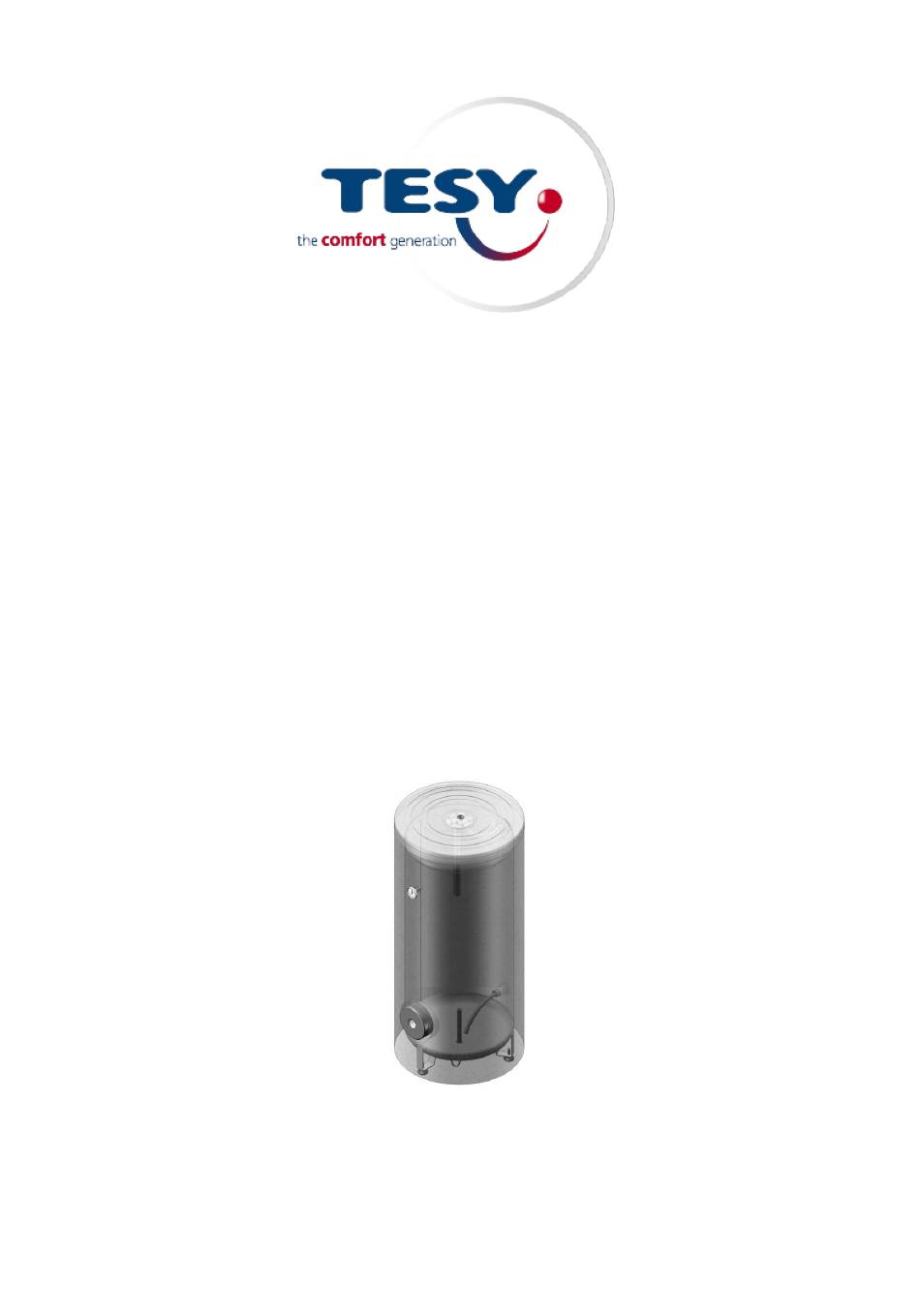

- Page 1 Manual Elektrisk Varmvattenberedare Electric water heater EV-300 Feiyue Group Europé Aps Sundsholmen 14 DK 9400 Nørresundby, Denmark 120907...
-
Page 2: Table Of Contents
Innehållsförteckning/Contents Bruksanvisning (SE) ............................3 1. Beskrivning och tekniska egenskaper ....................3 1.1 Uppbyggnad ............................3 1.2 Funktion ..............................3 2. Montering och anslutning ........................4 2.1. Installation............................. 4 3. Varmvattenberedarens röranslutning ....................5 3.1 Installationskomponenter ........................ 5 4. Installation av värmepatron ........................5 4.1 Specifikationer. -
Page 3: Bruksanvisning (Se)
Bruksanvisning (SE) Bästa kund! Lycka till med din nya produkt. Vi hoppas att den kommer göra ditt hem mer bekvämt. Denna tekniska beskrivning och instruktionsmanual är utarbetad för att du ska bekanta dig med produkten och kraven för en korrekt installation och användning. Dessa instruktioner är även avsedda att användas av kvalificerade tekniker, som utför grundinstallation, eller nedmontering och reparationer vid driftsstörningar. -
Page 4: Montering Och Anslutning
EV-300 EV-300 Rymd nom (EN 12897) І G ½”F (R15) Termometer Rymd aktuell (EN 12897) G 1”F (R25) Kallt vatten in Isolering PU G 1”F (R25) Varmt vatten ut Max temperatur °C G ¾”F (R20) Luftventilation Max. tryck (tank) G 1½”F (R40) Elektrisk värmepatron... -
Page 5: Varmvattenberedarens Röranslutning
3. Varmvattenberedarens röranslutning Viktigt! • Innan du ansluter ackumulatortanken till inkommande vatten enligt Fig. 6, samråd med en behörig VVS installatör! En säkerhetsventil, (5),ingår, och är obligatorisk! Det rekommenderas att ansluta resten av elementen enligt schema 6, efter samråd med kvalificerad teknisk person! ... -
Page 6: Specifikationer
4.1 Specifikationer. Modell MB3000 OWR2B 1. 3 kW Värmepatron 3 kW/230V AC/50Hz, försedd med -Plastkåpa -Justerbar termostat -Termisk säkerhetsbrytare -Nätkabel med stickkontakt 2. Gummipackning 3. Gängad monteringsfläns (G1½" - R40) 4. Tätningsnippel för kabel 4.2 Installationskrav. • Värmare installation skall utföras av en behörig elektriker •... -
Page 7: Temperatur Justering
5.1 Temperatur justering 1. Termostaten möjliggör enkel inställning av önskad temperatur, vilket sker med ett vred 2. Genom att vrida vredet i riktning mot "+" (MAX) du höja temperaturen. 3. Genom att vrida omkopplaren i riktning mot "-" (MIN) du sänka temperaturen. 4. -
Page 8: Viktiga Regler
Magnesiumanoden skyddar vattenbehållarens inre yta mot korrosion. Anodens livslängd är upp till 5 år beroende på vattenkvalitet. Anoden utsätts för slitage och ska bytas ut regelbundet. Med hänsyn till långsiktig användning av varmvattenberedaren utan olyckor rekommenderar tillverkaren att magnesiumanodens tillstånd kontrolleras regelbundet av en kvalificerad tekniker och att den byts när det är nödvändigt. -
Page 9: Garantivillkor
9. Garantivillkor Garantitiden för denna produkt är 1 år från och med inköpsdatum. Under denna period repareras alla defekter i material eller utförande kostnadsfritt. Följande villkor gäller rörande denna garanti: 1. Vi tillbakavisar uttryckligen alla övriga ersättningskrav, inklusive ersättning för följdskador. 2. -
Page 10: Directions For Use (Gb)
DIRECTIONS FOR USE (GB) Dear Clients, We would like to congratulate you on your new purchase and we hope that your new appliance shall bring more comfort to your home. The instruction manual and the technical description are prepared in order to make you familiar with the product, the conditions of proper installation and usage. -
Page 11: Assembling And Connection
EV-300 EV-300 Total capacity (EN 12897) І G ½”F (R15) Thermometer Actual capacity (EN 12897) G 1”F (R25) Inlet cold water Insulation Rigid PU G 1”F (R25) Outlet hot water Maximum operational °C G ¾”F (R20) Air ventilation Max. pressure of water tank temperature Electric heating element –... -
Page 12: Connection To The Main Water Supply Network
ATTENTION! In order to prevent injury to user and/or third persons in the event of faults in the system for providing hot water, the appliance must be mounted in premises outfitted with floor hydro insulation (or) plumbing drainage. 3. Connection to the main water supply network IMPORTANT! ... -
Page 13: Electric Heater Installation
5. Safety valve. When implementing scheme 6, use only safety valves inside supplied kit. For schemes different than 6 , safety valve must be defined by HVAC designer and have to be in accordance with the local and European laws. IMPORTANT: ... -
Page 14: Install The Heater
The heater should not be installed if there are other heat sources with temperature above 80°C. 4.3 Install the heater Installation of the heater on a flange on the lower side of the boiler Remove the plastic cover from the flange(5) Use the template of the heater set to cut an opening into the plastic cover (6) and the polyurethane insulation (4). -
Page 15: Resetting Of The Thermal Overheating Switch
5.3 Resetting of the thermal overheating switch Warning! The resetting (re-connection) of the thermal switch must be conducted by a qualified technician responsible for the maintenance of the appliance. 1. The heater should be disconnected from the mains by pulling the plug out of the socket outlet 2. -
Page 16: Important Rules
7. Important rules The use of the appliance for any purpose other than that it is intended is prohibited. Do not switch on the water heater unless you checked that it is filled with water. The installation and maintenance must be carried out by a professional from the sector in accordance with manufacturer’s instructions. -
Page 17: Warranty Provisions
9. Warranty Provisions This product comes with a 12-month warranty starting on the date of purchase. Within this period any defects in material or workmanship will be repaired without any charge. The following provisions shall apply regarding this warranty: 1. We expressly dismiss all other claims for damage, including consequential damages 2.
