DEURBESLAG MATRIX AIR
—
4. Montage van het deurbeslag
Controleer eerst als de deur aan de eisen voor montage voldoet, voordat u de verdere monta-
ge voorbereidt.
Voor montage van het beslag aan de tegenzijde zijn alleen binnengarnituren met een stan-
daard bevestiging voor de deurkruk (puntschroef) en rozetten met bevestigingsschroeven M5
geschikt.
De vierkantstift-montageset moet op de betreffende deurdikte inclusief de rozetdiepte zijn
afgestemd.
XS S
74 89
35-55 47-63
35/50 50/65
[Alle maten in mm]

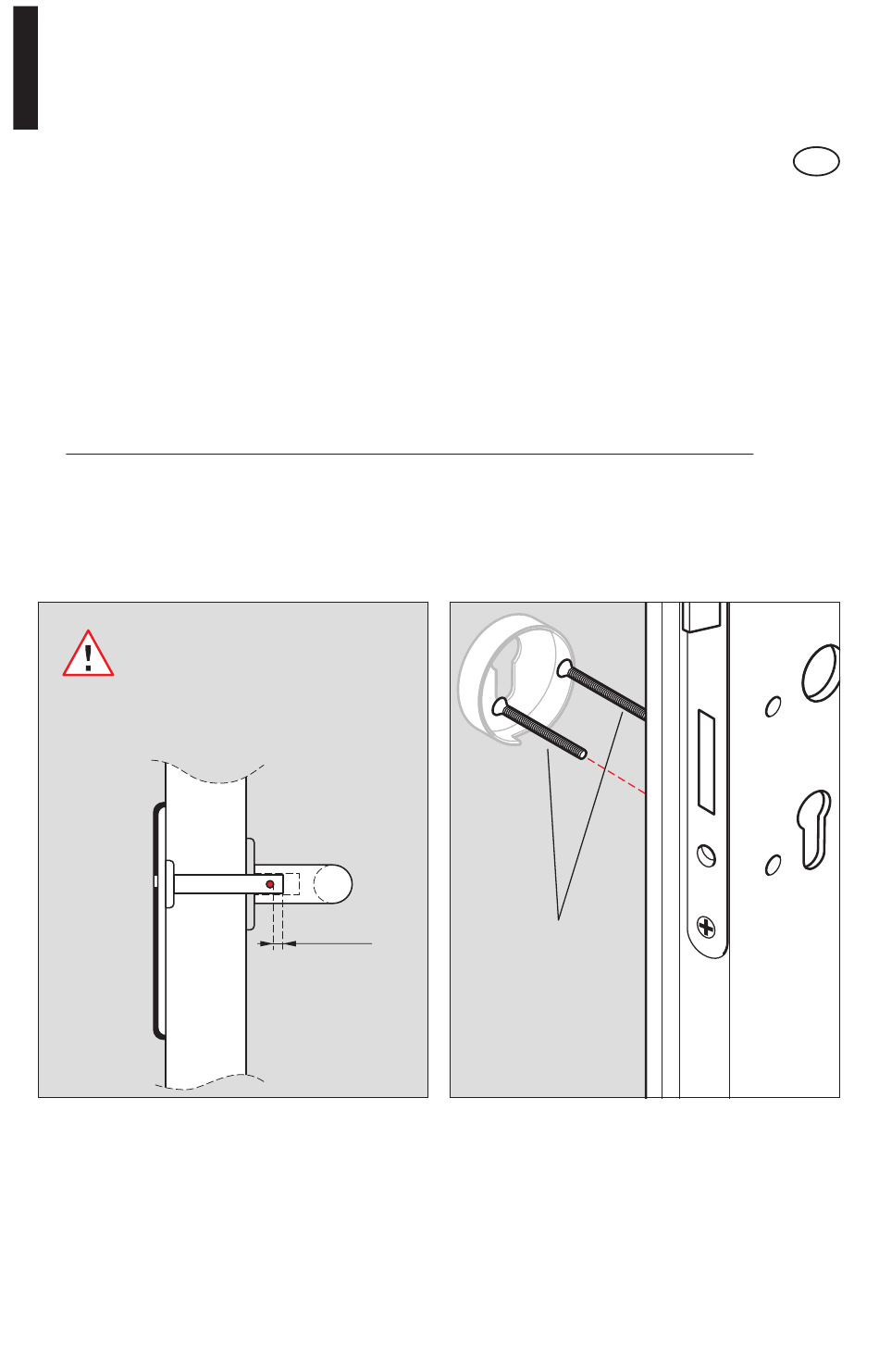

Voor een veilige klemming dient
een overstek van het vierkant
van minimaal 2 mm te worden
aangehouden.
8 DORMA
M L
94 109
62-78 77-91
65 80
min. 2 mm
XL Montageset
134 Vierkantstiftlengte
90-110 Deurdikte
90/100 Schroeflengte
M5
