EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

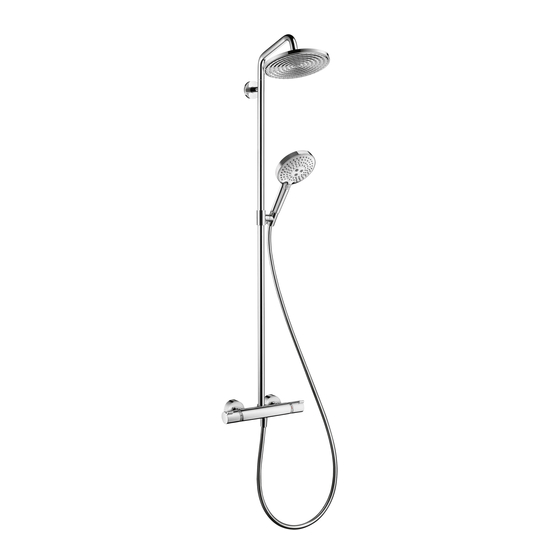

Raindance Select Showerpipe 240
27115xx1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Raindance Select Showerpipe 240 27115 1 Series and is the answer not in the manual?

Questions and answers

Related Manuals for Hans Grohe Raindance Select Showerpipe 240 27115 1 Series

Summary of Contents for Hans Grohe Raindance Select Showerpipe 240 27115 1 Series

  • Page 1 EN Installation / User Instructions / Warranty FR Instructions de montage / Mode d'emploi / Garantie ES Instrucciones de montaje / Manejo / Garantía Raindance Select Showerpipe 240 27115xx1...

  • Page 2: Technical Information

    English Français Données techniques Technical Information Pression d’eau recommandée 15 - 75 PSI Recommended water pressure 15 - 75 PSI Pression d’eau maximum 145 PSI Max. water pressure 145 PSI Température recommandée 120° - 140° F* Recommended hot water temp. 120° - 140° F* d'eau chaude Max. hot water temp 176°F* Température maximum d'eau chaude 176°F* Flow rate - showerhead 2.5 GPM max. Capacité nominale - pomme de douche 2.5 GPM Flow rate - handshower 2.5 GPM max. Capacité nominale - douchette 2.5 GPM *Please know and follow all applicable local plumbing * Vous devez connaître et respecter tous les codes de plom- codes when setting the temperature on the water heater. berie locaux applicables pour le réglage de la température du chauffe-eau. Installation Considerations À prendre en considération pour l’installation • This showerpipe is for use with shower heads rated at 2.5 GPM (9.5 l/min) or higher.

  • Page 3: Datos Tecnicos

    Español Datos tecnicos Presión recomendada en servicio 15 - 75 PSI Presión en servicio max. 145 PSI Temperatura recomendada del 120° - 140° F* agua caliente Temperatura del agua caliente max. 176°F* Caudal máximo - ducha cabezal 2.5 GPM Caudal máximo - teleducha 2.5 GPM *Debe conocer y cumplir todos los códigos locales apli- cables para ajustar la temperatura del calentador de agua. Consideraciones para la instalación • Este producto debe ser utilizado sólo con alcachofas de la ducha valoradas en 9,5 l/min (2,5 GPM) o más. • Para obtener mejores resultados, la instalación debe estar a cargo de un plomero profesional matriculado. • Antes de comenzar la instalación, lea estas instrucciones detenidamente. Asegúrese de tener las herramientas y los insumos necesarios para completar la instalación. • Las medidas indicadas en las instrucciones de montaje resultan ideales para personas de 1800 mm de altura, por lo que deberán ajustarse siempre que sea necesario. En este sentido, es importante tener en cuenta que, en caso de modificación de la altura de montaje, será necesario respetar el requisito de 2238 mm (88⅛") de altura mínima desde la base de la ducha y observar las medidas de conexión.
  • Page 4 Installation Suggestion 22½" 17½" ½" ⅞" 2⅝" 5⅞" 3¼" 12" 4⅛"...
  • Page 5 Using the Stops Important! Importante! 4 mm > 5 min Flush the hot and cold supplies thoroughly before installation of the closed showerpipe. fermé cerrado Rincez bien les conduites d’alimentation en eau chaude et froide avant l’installation de ce tuyau de douche.

  • Page 6: Installation / Installation / Instalación

    Installation / Installation / Instalación " 5 ⅞ English Français Español The showerpipe must be installed Le showerpipe doit être installé El showerpipe debe ser instalado avec l’ensemble de pièce con un juego de piezas interiores with showerpipe rough set intérieure pour tuyau de douche del tubo de ducha 16181181 (no 16181181 (not included). 16181181 (non inclus). incluido). To insure correct opera- Pour vous assurer que Para que la válvula mez- tion of the thermostatic le mélangeur thermo- cladora termostática mixing valve, the hot statique fonctionne cor-...
  • Page 7 ¾ " ¾ " English Français Español Mark a point on each nipple ¾" Faites une marque sur chaque rac- Marque un punto en cada niple de ¾" desde la superficie de la from the surface of the finished cord fileté à ¾ po de la surface pared terminada. wall du mur fini. Corte cuidadosamente el niple en Carefully cut the nipple at this Coupez soigneusement le raccord este punto. point. fileté sur cette marque. Seal the wall around Scellez le mur autour Selle la pared alrede- the nipples with water- des raccords filetés dor de los niples con un proof sealant.
  • Page 8 30 mm 24 mm English Français Español Install the stops. Installez les boitiers de service. Instale las válvulas. Lightly lubricate the o-rings on Lubrifiez les joints toriques. Lubriquez las juntas. the mounting plates using white Installez les écussons. Instale los escudos. plumbers' grease. Install the escutcheons. Install the mixer. Installez le mélangeur Instale la mezcladora termostática. thermostatique. Tighten the nuts Apriete las tuercas. Serrez les écrous.
  • Page 9 5 mm English Français Español Lubricate the o-rings on the shower Lubrifiez les joints toriques sur le Lubrique las juntas toroidales en el arm. bras de douche. brazo de ducha. Install the shower arm on the riser. Installez le bras de douche sur le Presione el brazo de ducha en la colonne montante. tubería de subida. Install the sleeve. Installez la douille. Instale el casquillo. Push the mounting piece into the Poussez la plaque de montage sur Empuje la pieza de montaja al sleeve. la douille. casquillo.
  • Page 10 English Français Español Lubricate the o-rings on the riser. Lubrifiez les joints toriques sur le Lubrique las juntas toroidales en la mitigeur. válvula mezcladora. Install the riser on the mixer. Installez la colonne montante sur Instale tubería de subida a la Make sure that the riser is level. le mitigeur. válvula mezcladora. Mark the positions of the screw Assurez-vous que la colonne mon- Asegúrese de que la tubería de holes. tante soit de niveau. subida quede nivelada. Marquez les positions des trous de Marque las posiciones de los vissage. orificios de los tornillos. Remove the riser. Retirez la colonne montante. Retire la tubería de subida. Remove the mounting piece. Retirez la plaque de montage. Retire la pieza de montaje.
  • Page 11 2 " English Français Español Drill the holes for the mounting Percez les trous pour la plaque de Perfore los orificios para la placa plate using a ¼" (6 mm) bit. montage à l’aide d’un foret de 6 de montaje con una broca de 6 mm (¼ po). mm (¼"). Install the anchors. Installez les chevilles. Instale los pernos de anclaje. Seal the wall around Scellez le mur aut- Selle la pared alred- the anchors with wa- our des chevilles à edor de los pernos de terproof sealant.
  • Page 12 98681000 8 mm English Français Español If the tile does not go all the way Si les carreaux ne couvrent pas la Si el azulejo no va hasta arriba up the wall, install the mounting surface jusqu’au plafond, installez de la pared, instale la placa de plate with the tile matching disk, la plaque de montage avec le montaje con el disco que coincida #98681000. disque adaptateur. con el azulejo. Do not tighten the screws Ne serrez pas complètement les No ajuste los tornillos completely. vis. completamente. Install the escutcheon on the Installez le rosace sur la douille. Instale el embellecedor en el sleeve. casquillo.
  • Page 13 0 - ³⁄ ₁ ₆" 3 mm English Français Español Install the riser on the mixer. Installez la colonne montante sur Instale la tubería de subida en la le mitigeur. mezcladora. Make sure that the riser is level. Assurez-vous que la Asegúrese de que la tu- colonne montante soit bería de subida quede de niveau. nivelada. Push the shower arm assembly Poussez le bras de douche sur la Presione el brazo de ducha sobre...
  • Page 14 17 mm Do not over-tighten! Ne serrez pas avec une force excessive! ¡No apriete en exceso! 2 mm English Français Español Install the showerhead on the Installez la pomme de douche sur Instale la ducha cabezal en el shower arm. le bras de douche. brazo de ducha. Tighten the screw. Serrez la vis. Apriete el tornillo.
  • Page 15 1⅛" English Français Español Place the black rubber hose wash- Placez la rondelle de tuyau en Coloque la arandela de goma er in the short end of the hose. caoutchouc noir dans l’une des negra en un extremo de la extrémités du tuyau. Vissez cette manguera. Screw this end to the handshower extrémité du tuyau à la sortie pour port on the valve. Enrosque este extremo al douchette sur la valve. puerto de la ducha de mano en la Place the screen washer in the Placez le tamis dans l’autre válvula. long end of the hose. Screw this extrémité du tuyau. Vissez cette end to the handshower. Coloque la arandela de filtro en extrémité à la douchette. el otro extremo de la manguera. Place the handshower in the Placez la douchette dans son Enrosque este extremo a la ducha holder. support. de mano. Coloque la ducha de mano en el soporte.
  • Page 16 Set the high temperature limit stop / Réglage de la butée limite d’eau chaude / Ajuste el tope de límite de alta temperatura 3 mm 3 mm **To prevent scald injury, the maximum output **Pour empêcher des blessures par ébouillante- **Al prevnent escalda herida, la temperatura de temperature of the shower valve must be no higher ment, la température de sortie maximale du salida máxima de la válvula de chaparrón no than 120°F. In Massachusetts, the maximum output robinet de douche ne doit pas excéder 120°F. Au debe ser más alto que 120°F. En Massachusetts: Massachusetts, la température de sortie maximale...
  • Page 17 Replacement Parts / Pièces détachées / Repuestos 95687000 98395000 (72x2) 95691xx0 98447000 (M6x5) 92137000 98716000 95916xx0 98165000 (20x2) 98131000 88649000 92166xx0 (15x2.5) 98681000 98395000 92210xx1 (72x2) 95915xx0 95794xx0 98716000 97651xx0 26531xx1 98340xx0 94246000 95836xx1 95839xx1 96737000 98131000 (15x2.5) 95433xx0 96157xx0 95843001 98341xx0 98390000...
  • Page 18 User Instructions / Instructions de service / Manejo on / ouvert / abierto Rain Air Rain Whirl...
  • Page 19 User Instructions / Instructions de service / Manejo off / fermé / cerrado cold / froid / frío hot / chaud / caliente > 100° F...
  • Page 20 User Instructions / Instructions de service / Manejo...
  • Page 21 Cleaning / Nettoyage / Limpieza 2 mm 17 mm scale remover détartrant desincrustante 17 mm > 1 min...
  • Page 22 Cleaning / Nettoyage / Limpieza 2 mm Do not overtighten! Ne serrez pas trop! No apriete en exceso! scale remover détartrant desincrustante 4 mm Do not overtighten! Ne serrez pas trop! No apriete en exceso! 4 mm...

  • Page 23: Maintenance / Entretien / Mantenimiento

    Maintenance / Entretien / Mantenimiento • Inspect the check valves at least once per year. Replace the check valves if necessary. • Inspectez les clapets de non-retour au moins une fois par année. Remplacez les clapets de non- retour lorsque nécessaire. • Inspeccione las válvulas de retención al menos una vez por año. Reemplace las válvulas de retención de ser necesario. 3 mm 10 mm 30 mm...
  • Page 24 Maintenance / Entretien / Mantenimiento Do not overtighten! Ne serrez pas trop! No apriete en exceso! 10 mm 30 mm 3 mm...

  • Page 25: Maintenance

    Maintenance Entretien Mantenimiento • Should the volume of water • Si le débit d’eau devait décroî- • Si el volumen del agua decrease over time, inspect tre avec le temps, inspectez disminuye con el tiempo, and clean the filters on the et nettoyez les filtres sur la inspeccione y limpie los filtros thermostatic cartridge. After cartouche thermostatique. del cartucho termostático. reassembly, set the high • Pour prolonger la durée de • Para prolongar la vida útil temperature limit stop and vie de la cartouche thermosta- del cartucho termostático, justify the handle. tique, faites-la fonctionner ré- hágalo funcionar regular- • To prolong the life of the gulièrement en utilisant toutes mente en todos los rangos de themostatic cartridge, les températures d’eau. temperatura. regularly run it through its full range of temperatures. Troubleshooting Problem Possible Cause Solution Insufficient water...

  • Page 26: Dépannage

    Dépannage Dysfonctionnement Origine Solution Pas assez d´eau Pression d´alimentation insuffisante Contrôlez la pression Filtre de l´élément thermostatique Nettoyez les filtres encrassé Nettoyez le joint-filtre entre la Joint-filtre de douchette encrassét douchette et le flexible Circulation opposée, l´eau chaude est C l a p e t a n t i- re t o u r e nc ra ssé o u Nettoyez le clapet anti-retour ou le comprimée dans l´arrivée d´eau froide défectueux...
  • Page 27 Cleaning Recommendation for Hansgrohe Products Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the needs of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take proper care of For best results: • Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when needed. • Select a cleaning agent specifically intended for the type of product. • Do not use these types of cleaners as they will cause damage to your Hansgrohe product: Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid.  Abrasive cleaning powders, pads, or brushes.  Steam cleaners.  “No rinse” cleaning agents.  • Always follow the instructions provided by the manufacturer of the cleaning agent. • Do not mix cleaning agents, unless directed by the manufacturer. • Do not spray cleaners directly onto the product as drops could enter openings and gaps and cause damage. When using spray cleaners, spray the cleaner onto a soft cloth or sponge. • Always rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after cleaning. Important • Residue from soaps and shampoos can cause damage. Rinse the product with clean water after each use. • Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any overspray from the Hansgrohe product.
  • Page 28 • Ne pulvérisez pas les nettoyants directement sur le produit car des gouttes pourraient entrer dans les ouvertures et les fentes et causer des dommages. Lorsque vous utilisez des nettoyants par pulvérisation, pulvérisez le nettoyant sur un chiffon ou une éponge douce. Important • Les residus de produits pour le corps comme les savons liquides, shampooings, gels de douche, teintures pour cheveux, parfums, apres-rasage et vernis a ongles peuvent causer des deteriorations. Rincez le produit avec de l'eau propre après chaque utilisation. • Le résidu provenant des nettoyants pour cuvette/baignoire/carrelage peut endommager les robinets et les raccords de tuyauterie. Rincez immédiatement toute surpulvérisation sur le produit Hansgrohe. • De meme, il est interdit de stocker des detergents ou des produits chimiques sous les produits, par ex. dans un meuble sous lavabo, car les vapeurs qui s'en degagent risquent d'abimer les produits. • Les dommages au produit causés par un mauvais entretien ou par l'utilisation de produits de net- toyage inadéquats ne sont pas couverts par la garantie. • Si un composant du produit est endommagé, remplacez-le, car il existe un risque de blessure.

  • Page 29: Limited Consumer Warranty

    Limited Consumer Warranty This product has been manufactured and tested to the highest quality standards by Hansgrohe, Inc. (“Hansgrohe”). This warranty is limited to Hansgrohe products that are purchased by a consumer in the United States or Canada after March 1, 1996, and installed in either the United States or in Canada. WHO IS COVERED BY THE WARRANTY This warranty extends to the original purchaser only. This warranty is non-transferable. WHAT IS COVERED BY THE WARRANTY The warranty covers only your Hansgrohe manufactured product. Hansgrohe warrants this product against defects in mate- rial or workmanship as follows: Hansgrohe will replace at no charge for parts only or, at its option, replace any product or part of the product that proves defective because of improper workmanship and/or material, under normal installation, use, service and maintenance. If Hansgrohe is unable to provide a replacement and repair is not practical or cannot be made in timely fashion, Hansgrohe may elect to refund the purchase price in exchange for the return of the product. LENGTH OF WARRANTY Replacement or repaired parts of products will be covered for the term of this warranty, as stated in the following two sentences. If you are a consumer who purchased the product for use primarily for personal, family or household purposes, this warranty extends for as long as you own the product and the home in which the product is originally installed. If you purchased the product for use primarily for any other purpose, including, without limitation, a commercial purpose, this war- ranty extends only (i) for 1 year, with respect to Hansgrohe & Commercial products, and (ii) for 5 years, with respect to Axor products. THIS WARRANTY DOES NOT COVER, AND HANSGROHE WILL NOT PAY FOR: A. Conditions, malfunctions or damage not resulting from defects in material or workmanship.
  • Page 30 EXCLUSIONS AND LIMITATIONS REPAIR OR REPLACEMENT (OR,IN LIMITED CIRCUMSTANCES,REFUND OF THE PURCHASE PRICE) AS PROVIDED UNDER THIS WARRANTY IS THE EXCLUSIVE REMEDY OF THE PURCHASER.HANSGROHE NEITHER ASSUMES NOR AUTHORIZES ANY PERSON TO CREATE FOR IT ANY OTHER OBLIGATION OR LIABILITY IN CONNECTION WITH THIS PRODUCT. HANSGROHE SHALL NOT BE LIABLE TO PURCHASER OR ANY OTHER PERSON FOR ANY INCIDENTAL,SPECIAL OR CONSEQUENTIAL DAMAGES,ARISING OUT OF BREACH OF THIS WARRANTY OR ANY IMPLIED WARRANTY (INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTY OF...
  • Page 32 Hansgrohe, Inc. • 1490 Bluegrass Lakes Parkway • Alpharetta, GA 30004 Tel. 800-334-0455 • Fax 770-889-1783 www.hansgrohe-usa.com...
