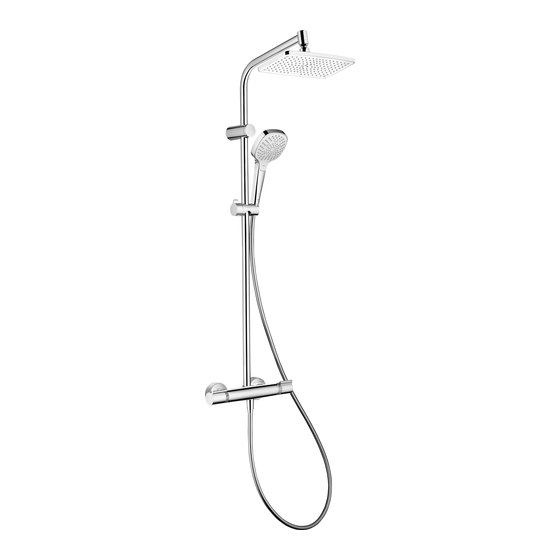

MySelect E 240 Showerpipe

Need help?

Do you have a question about the MySelect E 240 26764400 and is the answer not in the manual?

Questions and answers

Summary of Contents for Hans Grohe MySelect E 240 26764400

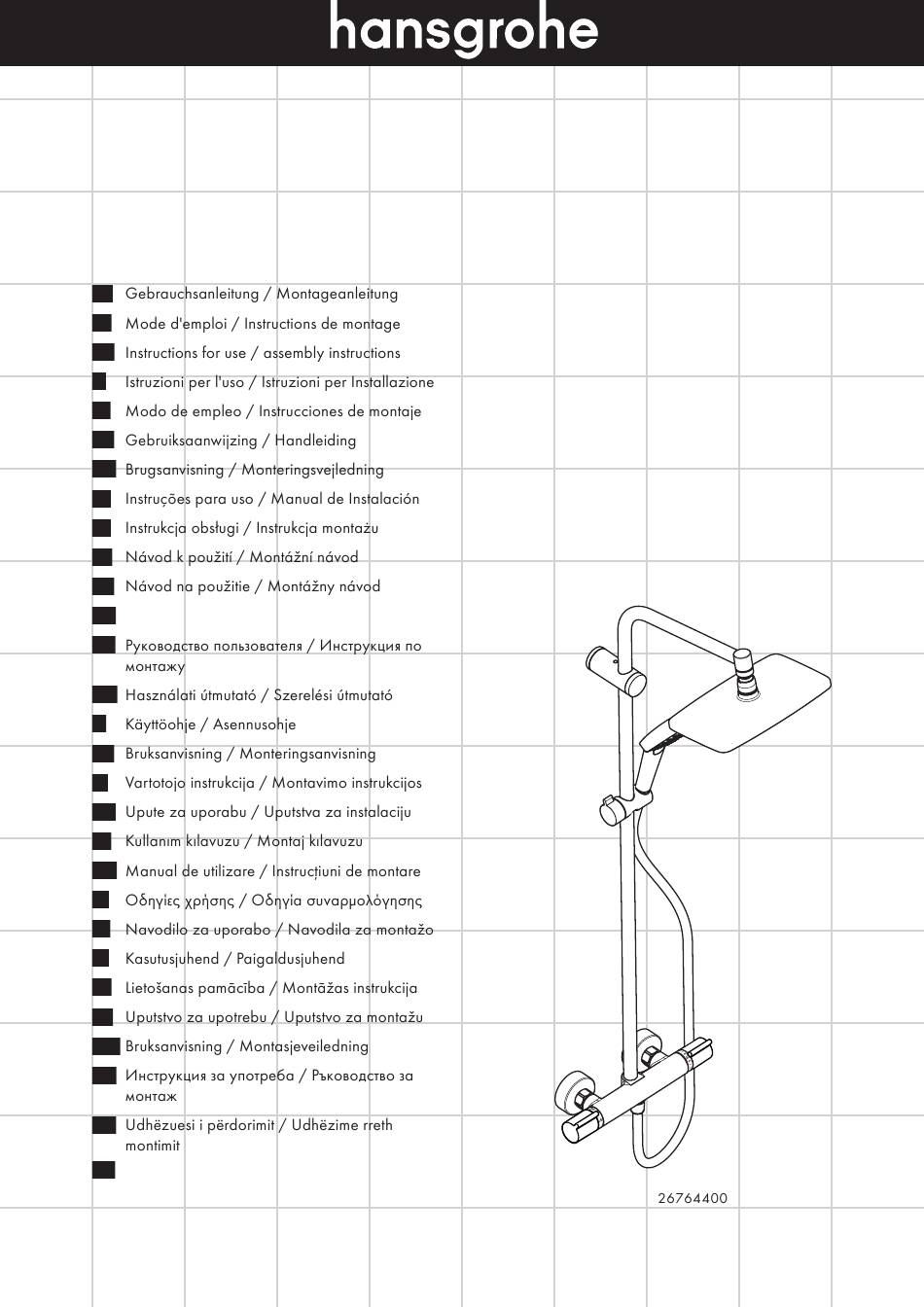

Page 1 ZH 用户手册 / 组装说明 ‫دليل االستخدام / تعليمات التجميع‬ MySelect E 240 Showerpipe...
Page 2 Deutsch Sicherheitshinweise Symbolerklärung Safety Function Montagehinweise Einjustieren Wartung Maße Durchflussdiagramm   Bedienung Reinigung Serviceteile Sonderzubehör Technische Daten Störung Ursache Abhilfe Montage siehe Seite 31...
Page 3 Français Consignes de sécurité Description du symbole Safety Function Instructions pour le montage Réglage Entretien Dimensions Diagramme du débit   Instructions de service Nettoyage Pièces détachées Accessoires en option Informations techniques Dysfonctionnement Origine Solution Montage voir pages 31...
Page 4 English Safety Notes Symbol description Safety Function Installation Instructions Adjustment Maintenance Dimensions Flow diagram   Operation Cleaning Spare parts Technical Data Special accessories Fault Cause Remedy Assembly see page 31...
Page 5 Italiano Indicazioni sulla sicurezza Descrizione simbolo Safety Function Istruzioni per il montaggio Taratura Manutenzione Ingombri Diagramma flusso   Procedura Pulitura Parti di ricambio Accessori speciali Dati tecnici Problema Possibile causa Rimedio Montaggio vedi pagg. 31...
Page 6 Español Indicaciones de seguridad Descripción de símbolos Safety Function Indicaciones para el montaje Puesta a punto Mantenimiento Dimensiones Diagrama de circulación   Manejo Limpiar Repuestos Opcional Datos técnicos Problema Causa Solución Montaje ver página 31...
Page 7 Nederlands Veiligheidsinstructies Symboolbeschrijving Safety Function Montage-instructies Correctie Onderhoud Maten Doorstroomdiagram   Bediening Reinigen Service onderdelen Toebehoren Technische gegevens Storing Oorzaak Oplossing Montage zie blz. 31...
Page 8 Dansk Sikkerhedsanvisninger Symbolbeskrivelse Monteringsanvisninger Safety Function Justering Service Målene Gennemstrømningsdiagram   Brugsanvisning Rengøring Tekniske data Reservedele Specialtilbehør Fejl Årsag Hjælp Montering se s. 31...
Page 9 Português Avisos de segurança Descrição do símbolo Safety Function Avisos de montagem Afinação Manutenção Medidas Fluxograma   Funcionamento Limpeza Peças de substituição Acessórios especiais Dados Técnicos Falha Causa Solução Montagem ver página 31...
Page 10 Polski Wskazówki bezpieczeństwa Opis symbolu Safety Function Wskazówki montażowe Regulacja Konserwacja Wymiary Schemat przepływu   Obsługa Czyszczenie Części serwisowe Wyposażenie specjalne Dane techniczne Usterka Przyczyna Pomoc Montaż patrz strona 31...
Page 11 Česky Bezpečnostní pokyny Popis symbolů Pokyny k montáži Safety Function Nastavení Údržba Rozmìry Diagram průtoku   Ovládání Čištění Technické údaje Servisní díly Zvláštní příslušenství Porucha Příčina Odstranění Montáž viz strana 31...
Page 12 Slovensky Bezpečnostné pokyny Popis symbolov Safety Function Pokyny pre montáž Nastavenie Údržba Rozmery Diagram prietoku   Obsluha Čistenie Servisné diely Zvláštne príslušenstvo Technické údaje Porucha Príčina Pomoc Montáž viď strana 31...
Page 13 中文安全技巧符号说明装配时为避免挤压和切割受伤，必须戴上手套。本产品只允许作为洗浴、卫生和洁身之用。头顶花洒夹持杆只为夹持头顶花洒而设计，不得让其承载其它物品！不得让儿童和肢体、精神和/或意识有障碍的成人在不受监管的情况下使用淋浴系统。受酒精或毒品影响的人员不得使用淋浴系统。必须避免让身体敏感部位（如眼睛）接触到莲蓬头喷水。必须保持莲蓬头与人头之间有足够的距离。该产品不得作扶柄使用。必须安装单独的扶柄。冷热水管间过大的压力差必须予以平衡。请勿使用含有乙酸的硅！安装提示安全功能 (参见第页安装前必须检查产品是否受到运输损害。安装后将不认可运输损害或表恒温阀芯的安全功能可以预先设定所希望的最高出水温度，例面损伤。如最高温度为 ℃ 管道和阀门必须根据通用标准进行安装、冲洗和检查。请遵守当地国家现行的安装规定。本安装说明中所规定的安装尺寸理想用于身高左右的人士。尺寸可根据需要进行修改。在这种情况下，您必须留意，如果安装高度校准 (参见第页改变，则花洒到地板的最小高度也随之改变，且必须考虑到连接尺寸的安装完成后必须检查调温器的出水温度。如在取水处测量所得改变。的温度与调温器上设定的温度有偏差，那么必须进行调整。在安装产品的位置，安装人员必须确保安装面的墙面是平的（没有突出物或瓷砖没有突起），墙体结构适合产品的安装并没有弱点。包装内的膨胀螺丝只适用于混凝土墙体。对于其他墙体结构必须咨询膨胀螺丝生保养 (参见第页产商的建议。单向阀必须在符合国家或当地的法律的情况下按照定期检查（至少一年一次）。为了保证恒温器的稳定运必须使用预装配好的过滤器芯，以保障手持花洒达到标准水流量并避...
Page 14 Русский Указания по технике безопасности Описание символов Safety Function Указания по монтажу Настройка Техническое обслуживание Размеры Схема потока   Эксплуатация Очистка Κомплеκт Специальные принадлежности Технические данные Неисправность Причина Устранение неисправности Монтаж см. стр. 31...
Page 15 Magyar Biztonsági utasítások Szimbólumok leírása Safety Function Szerelési utasítások Beszerelés Karbantartás Méretet Átfolyási diagramm   Használat Tisztítás Tartozékok Műszaki adatok Egyéb tartozék Hiba Megoldás Szerelés lásd a oldalon 31...
Page 16 Suomi Turvallisuusohjeet Merkin kuvaus Asennusohjeet Safety Function Säätö Huolto Mitat Virtausdiagrammi   Käyttö Puhdistus Tekniset tiedot Varaosat Erityisvaruste Häiriö Toimenpide Asennus katso sivu 31...
Page 17 Svenska Säkerhetsanvisningar Symbolförklaring Monteringsanvisningar Safety Function Inställning av maxtemperatur Skötsel Måtten Flödesschema   Hantering Rengöring Tekniska data Reservdelar Specialtillbehör Störning Orsak Åtgärd Montering se sidan 31...
Page 18 Lietuviškai Saugumo technikos nurodymai Simbolio aprašymas Apsaugos funkcija Montavimo instrukcija Nustatymas Techninis aptarnavimas Išmatavimai Pralaidumo diagrama   Eksploatacija Techniniai duomenys Valymas Atsarginės dalys Specialūs priedai Gedimas Priežastis Priemonė Montavimas žr. psl. 31...
Page 19 Hrvatski Sigurnosne upute Opis simbola Upute za montažu Safety Funkcija Regulacija Održavanje Mjere Dijagram protoka   Upotreba Čišćenje Tehnički podatci Rezervni djelovi Posebni pribor Greška Uzrok Otklanjanje Sastavljanje pogledaj stranicu 31...
Page 20 Türkçe Güvenlik uyarıları Simge açıklaması Safety Function Montaj açıklamaları Ayarlama Bakım Ölçüleri Akış diyagramı   Kullanımı Temizleme Yedek Parçalar Teknik bilgiler Özel aksesuarlar arıza sebep yardım Montajı bakınız sayfa 31...
Page 21 Română Instrucţiuni de siguranţă Descrierea simbolurilor Funcţia de siguranţă Instrucţiuni de montare Reglare Întreţinere Dimensiuni Diagrama de debit   Utilizare Curăţare Piese de schimb Accesorii opţionale Date tehnice Deranjament Cauza Măsuri de remediere Montare vezi pag. 31...
Page 22 Ελληνικά Υποδείξεις ασφαλείας Θ Γ Σ Τ ϊ Σ Θ Π Π Τ ϊ ϊ ϊ Περιγραφή συμβόλων Μ Τ ϊ Γ Safety Function Λ Σ Οδηγίες συναρμολόγησης Ρύθμιση Σ Π ϊ Μ Μ ψ Θ Συντήρηση Σ ψ Σ ψ...
Page 23 Slovenski Varnostna opozorila Opis simbola Varnostna funkcija . Navodila za montažo Nastavitev Vzdrževanje Mere Diagram pretoka   Upravljanje Čiščenje Tehnični podatki Rezervni deli Poseben pribor Napaka Vzrok Pomoč Montaža glejte stran 31...
Page 24 Estonia Ohutusjuhised Sümbolite kirjeldus Turvafunktsioon Paigaldamisjuhised Reguleerimine Hooldus Mõõtude Läbivooludiagramm   Kasutamine Tehnilised andmed Puhastamine Varuosad Spetsiaalne lisavarustus Rike Põhjus Lahendus Paigaldamine vt lk 31...
Page 25 Latvian Drošības norādes ē ē ē ē ķ ņ ē ē ē ķ ņ ļ ē Simbolu nozīme ķ ķ ē ķ ķ Drošības funkcija Norādījumi montāžai ē ē ē ē ē Ieregulēšana ē ļ ņ ē ķ ē ē ē...
Page 26 Srpski Sigurnosne napomene Opis simbola Instrukcije za montažu Safety funkcija Podešavanje Održavanje Mere Dijagram protoka   Rukovanje Čišćenje Tehnički podaci Rezervni delovi Poseban pribor Smetnja Uzrok Pomoć Montaža vidi stranu 31...
Page 27 Norsk Sikkerhetshenvisninger Symbolbeskrivelse Montagehenvisninger Safety Function Justering Vedlikehold Mål Gjennomstrømningsdiagram   Betjening Rengjøring Tekniske data Servicedeler Ekstratilbehør Feil Årsak Feilrettelse Montasje se side 31...
Page 28 БЪЛГАРСКИ Указания за безопасност Описание на символите Safety Function Указания за монтаж Юстиране Поддръжка Размери Диаграма на потока   Обслужване Почистване Сервизни части Специални принадлежности Технически данни Неизправност Причина Помощ - Ц - Ю - Ц Монтаж вижте стр. 31...
Page 29 Shqip Udhëzime sigurie Përshkrimi i simbolit Funksionet e sigurisë Udhëzime për montimin Justimi Mirëmbajtja Përmasat Diagrami i qarkullimit   Përdorimi Pastrimi Pjesët e servisit Pajisje të posaçme Të dhëna teknike Demtim Shkaku Ndihme Montimi shih faqen 31...
Page 30 ‫عربي‬ ± :‫المسافة المركزية‬ ‫تنبيهات األمان‬ ‫الماء البارد جهة اليمين - الماء الساخن جهة اليسار‬ :½ ‫الوصيالت‬ ‫يجب إرتداء قفازات لليد أثناء التركيب لتجنب حدوث أخطار اإلنحشار أو‬ ‫/ الدقيقة‬ ‫الحد األقصى‬ :‫تعقيم حراري‬ .‫الجروح‬ ‫خاصية عدم التدفق العكسي‬ ‫ال يجب استخدام المنتج إال في أغراض االستحمام واألغراض الصحية‬ !‫المنتج...
Page 31 Silicone min. 34 mm max. 95163000 39 mm max. 5 mm...
Page 32 Montage SW 30 mm 17 Nm Ø 6 mm 95163000 SW 17 mm 10 Nm SW 2 mm 1 Nm SW 6 mm 4 Nm...
Page 33 Justierung Safety Function z. B. 42°C for example 42°C SW 3mm SW 3mm 1 Nm...
Page 34 开 ē 关 ‫حتف‬ ē >40° C ‫قالغإ‬ 冷热 ‫دراب‬ ‫نخاس‬...
Page 35 MySelect E 240 Showerpipe 4 3 0 3 5 5 2 5 0 2 31 Ø ± 12 15 0 3 0 6 10 4 MySelect E 240 Showerpipe 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 Q = l/min 9 12 15 18 21 24 27 30 Q = l/sec...
Page 36 SW 5 mm SW 2 mm SW 2,5 mm SW 17 mm 25 mm SW 5 mm SW 2,5 mm 2 Nm SW 2 mm 0,8 Nm 2 Nm SW 17 mm 10 Nm > 1 min...
Page 37 Reinigung > 1 min...
Page 38 Wartung SW 10 mm SW 30 mm SW 6 mm SW 10 mm 20 Nm SW 30 mm 17 Nm SW 6 mm 2 Nm...
Page 39 MySelect E 240 Showerpipe...
Page 40 · · · · ·...
