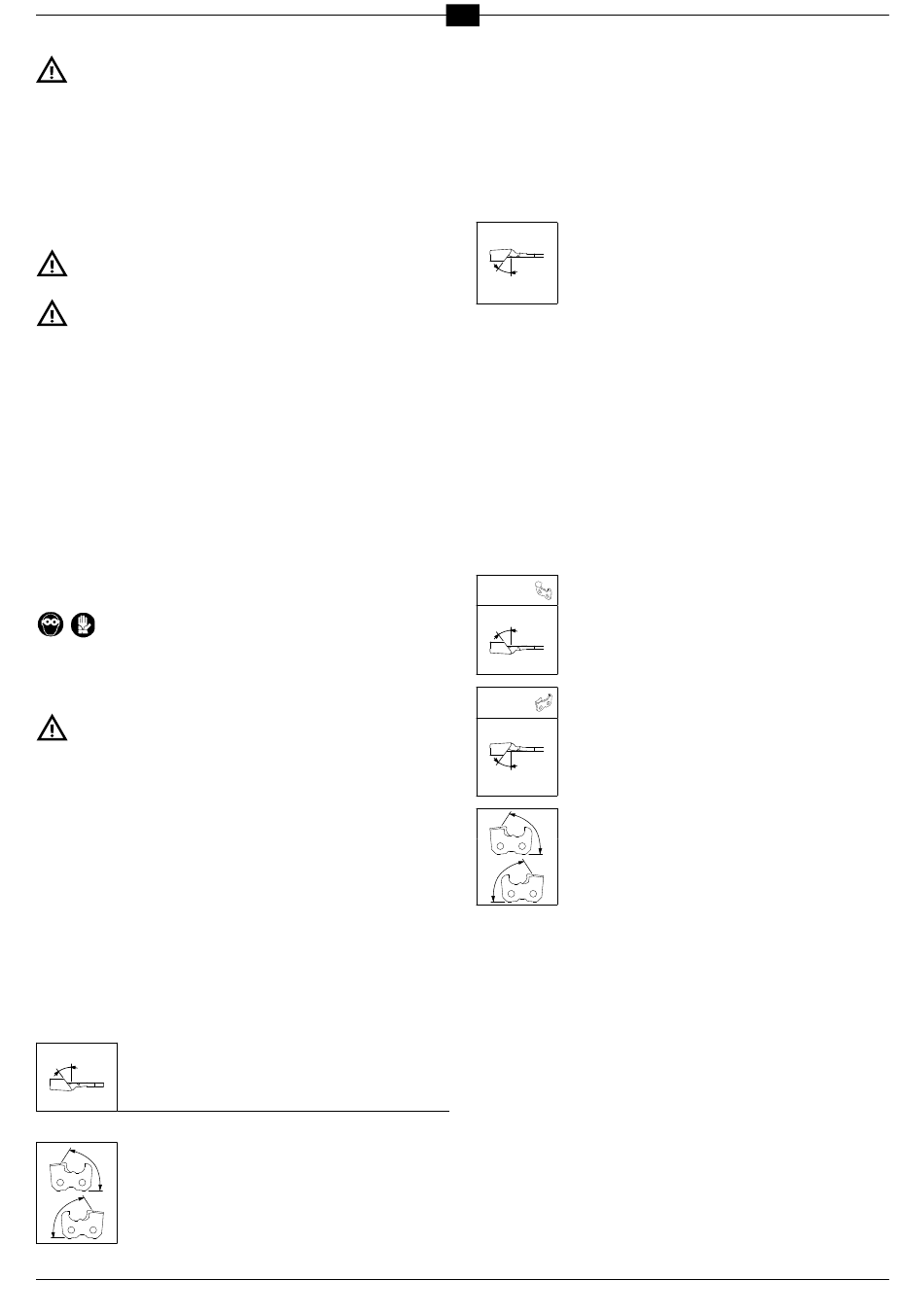

Обърнете особено внимание на монтажа на шмиргела, който тряб-
ва да бъде насочен така, както е показано на фиг.15-16.
Шмиргел, монтиран с прекалено затегнати фланци може да се счупи по
време на работа, като по този начин постави в опасност оператора. За
да избегнете тази опасност, затегнете винта М6х25 със сила 7 Nm (ако е
възможно, проверете тази стойност с динамометричен ключ).
- Затворете отново предпазителя Р7 и затегнете съответния винт V7а.
19. ПРОВЕРКА НА МОНТАЖА НА ШМИРГЕЛА
- Застанете отстрани на шмиргела, включете точилния апарат и проверете на
око дали шмиргелът не вибрира странично или напречно, предизвиквайки
неправилни вибрации.
- Ако това се случва, спрете незабавно машината и проверете, дали монтирането
на шмиргела е извършено правилно. Ако е необходимо, сменете шмиргела с
друг оригинален.
Винаги пробвайте току що монтирания шмиргел на работна скорост в
продължение на поне една минута, преди да пристъпите към шмиргело-
ване, като стоите настрана и внимавате други лица да не се намират в
близост до апарата.
20. ЕЛЕКТРИЧЕСКО СВЪРЗВАНЕ
- Уверете се, че захранването на електрическата инсталация съответства на
стойностите, посочени в табелката с технически данни.
- Захранващото напрежение не трябва да се различава с повече от ± 5% от
посоченото в табелката.
- Свързването към електрическата мрежа трябва да бъде извършено съгласно
действащите разпоредби в страната, в която се използва апарата.
- Използваният за апарата контакт трябва да бъде снабден със заземяващ про-
водник, с подходящ предпазител и трябва да бъде защитен от диференциален
магнитотермичен прекъсвач с чувствителност не по-висока от 30 mA.
21. ПУСКАНЕ В ДЕЙСТВИЕ
- Вкарайте щепсела на захранващия кабел в контакта.
22. ПРОВЕРКА НА ПРОФИЛА НА ШМИРГЕЛА
- Докато машината е спряна, проверете профила на шмиргела с помощта на
специалния шаблон (Фиг.17). Ако е необходимо, възстановете правилния
профил на шмиргела чрез шлифоване.
23. ВЪЗСТАНОВЯВАНЕ НА ШМИРГЕЛА
Носете личните предпазни средства.
- Включете точилния апарат, като поставите прекъсвача в позиция „1".
- Коригирайте профила на шмиргела с шлифовъчния камък, като работите винаги
с изострено внимание и като го хванете здраво и сигурно с двете ръце (Фиг.18).
- Спрете машината и след това проверете с шаблона правилността на получения
профил (фиг.19).
Контактът с бързо движещия се шмиргел може да предизвика изгаря-
ния и остъргвания.
24. РЕГУЛИРАНЕ НА МЕНГЕМЕ
Забележка: Особено важно е преди да започнете точенето на веригата да
я поставите точно в средата между двете челюсти на менгемето (винаги
при изключен мотор).
- Установете вида на веригата за точене, като проверите дебелината на тегле-
щата шина (колона B "gauge" от таблицата за веригите).
- Осигурете си нова верига с поне два противоположни зъба и с дебелина
(gauge), идентична на дебелината на веригата за заточване. Сложете я върху
менгемето като обърнете ограничителя за дебелина надясно (фиг. 20).
- установете ъглите на регулиране (менгеме и лост) от таблицата за веригите
(колона C/D/E), отнасящи се до новата верига.
- завъртете винта V20a, за да поставите веригата в центъра на въртене на
менгемето (фиг. 20a). Това условие е изключително важно за получавана на
еднаква дължина на левите и десни зъби.
24.1 ВЪРТЕНЕ НА МЕНГЕМЕТО ЗА ТОЧЕНЕ НА ДЕСНИ ЗЪБИ
(ФИГ. 20-21)
- Охлабете ръчката M20.
- Завъртете менгемето в посока на часовниковата стрелка.
- Разположете шаблона на менгемето в съответствие с жела-
ния ъгъл.
- Затегнете ръчката M20.
24.2 НАКЛОН НА ЛОСТА ЗА ТОЧЕНЕ НА ДЕСНИ И ЛЕВИ ЗЪБИ
(ФИГ. 23)
- Охлабете задната ръчка M23 и завъртете лоста надясно.
Разположете шаблона в съответствие с желания ъгъл.
- Затегнете ръчката M23.
BG
24.3 РЕГУЛИРАНЕ НА СПИРАНЕТО НА ВЕРИГАТА (ФИГ.29)
- Доведете десният зъб до механизма за спиране на веригата A29.
- Завъртете ръчката P29, за да поставите в правилно положение стопера A29
към зъба.
24.4 ПОЛОЖЕНИЕ НА ЗЪБА
- Доближете диска до десния зъб, като натиснете лоста надолу.
- Завъртете ръчката P30, за да задвижите веригата така, че режещата по-
върхност на зъба да се допре до диска (фиг. 30). По време на тази операция
веригата трябва да се движи свободно, но без луфтове в менгемето.
24.5 ВЪРТЕНЕ НА МЕНГЕМЕТО ЗА ТОЧЕНЕ НА ЛЕВИ ЗЪБИ
(ФИГ. 20-22)
- Охлабете ръчката M20.
- Завъртете менгемето в посока обратна на часовниковата
стрелка.
- Разположете шаблона на менгемето в съответствие с жела-
ния ъгъл.
- Затегнете ръчката M20.
- Доведете левия зъб до механизма за спиране на веригата A29.
- Доближете диска до левия зъб, като натиснете лоста надолу. Дискът трябва
да докосне левия зъб точно толкова, колкото и десния зъб.
- Ако разликата е значителна, това означава, че веригата не е точно в центъра
и трябва да се регулира с винт V20a посредством леки движения до достигане
на правилното положение.
- Завъртете менгемето върху десния зъб и проверете центрирането чрез сни-
жаване на лоста.
- Тогава, когато и двата зъба (десен и ляв) са точно в центъра, тогава регули-
рането на менгемето е завършено.
25. РЕГУЛИРАНЕ НА ТОЧЕНЕТО
Задължително е да се точи верига с дебелина на шината (gauge), равна на
дебелината на веригата, използвана за регулиране на менгемето.
25.1 ЪГЛИ НА ЗАТОЧВАНЕ
- След като определите вида на веригата, която ще бъде заточена, намерете
ъглите за регулиране (менгеме и рамо) в таблицата с веригите (колони C/D/E).
25.2 РЕГУЛИРАНЕ НА ГОРНИЯ ЪГЪЛ НА ЗАТОЧВАНЕ
ДЕСЕН зъб
(ФИГ.20-21)
- Разхлабете ръкохватката М17.
- Завъртете менгемето в посока на часовниковата стрелка.
- Позиционирайте референтната точка „0" на менгемето в
съответствие с желания ъгъл.
- Затегнете отново ръкохватката М17.
25.3 РЕГУЛИРАНЕ НА ГОРНИЯ ЪГЪЛ НА ЗАТОЧВАНЕ
ЛЯВ зъб
(ФИГ.20-21)
- Разхлабете ръкохватката М17.
- Завъртете менгемето в посока, обратна на часовниковата
стрелка.
- Позиционирайте референтната точка „0" на менгемето в
съответствие с желания ъгъл.
- Затегнете отново ръкохватката М17.
25.4 РЕГУЛИРАНЕ НА ЪГЪЛА НА ОТРЯЗВАНЕ (ФИГ.23)
(ЛЕВИ И ДЕСНИ ЗЪБИ)
- Разхлабете задната ръкохватка М23 и завъртете рамото
надясно. Позиционирайте референтната точка „0" в съот-
ветствие с желания ъгъл.
- Затегнете отново ръкохватката М23.
25.5 РЕГУЛИРАНЕ НА СТОПОРА НА ВЕРИГАТА (ФИГ.29)
- Поставете веригата за точене в менгемето..
- Допрете зъба до стопора на веригата А21.
- Използвайте винтовата ръкохватка Р21, за да позиционирате правилно стопора
А21 по отношение на зъба.
25.6 ПОЗИЦИОНИРАНЕ НА ЗЪБА
- Поставете шмиргела върху зъба за заточване, като издърпате рамото надолу.
- Използвайте винтовата ръкохватка Р22а, за да преместите веригата така,
че резецът на зъба да допре шмиргела (фиг.30). По време на тази операция
веригата трябва да се движи свободно върху менгемето, но без луфт.
- На този етап повдигнете рамото и затегнете винтовата ръкохватка Р22а, за да
преместите допълнително зъба за заточване.
Това преместване съответства на количеството материал, което ще бъде
отнето от самия зъб.
Колкото е по-голяма захабяването на зъбите, толкова по-голямо трябва да бъде това
преместване. И обратно, за слабо захабени зъби е достатъчно минимално преместване.
- Използвайте винтовата ръкохватка Р23, за да регулирате дълбочината на заточване
на зъба. Шмиргелът трябва да допира вертикално дъното на зъба (фиг.31).
- Когато установите точното позиция на зъба, затегнете ръчката за блокиране
на веригата М24 (фиг.32).
