Summary of Contents for D-D The Aquarium Solution H2Ocean COMPACT ATO

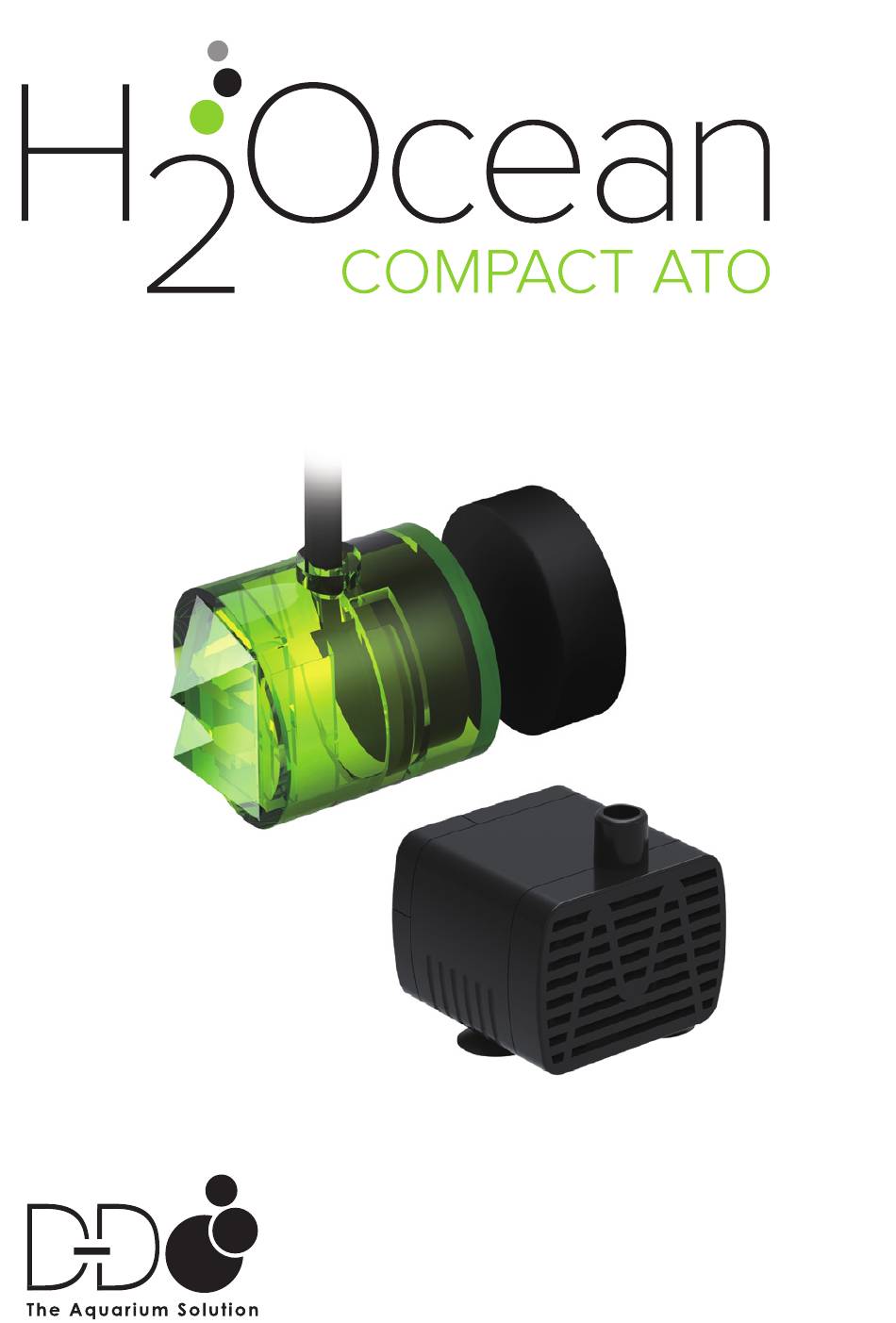

- Page 1 P R O D U C T U S E R M A N U A L...
-
Page 2: List Of Parts
Used with DC refill pump LIMITED WARRANTY 1. Limited warranty is provided by by D-D The Aquarium Solution Ltd only if your product was purchased from an authorised distributor or an authorised reseller. 2. All warranty repairs or replacement are... -
Page 3: Pump Specifications

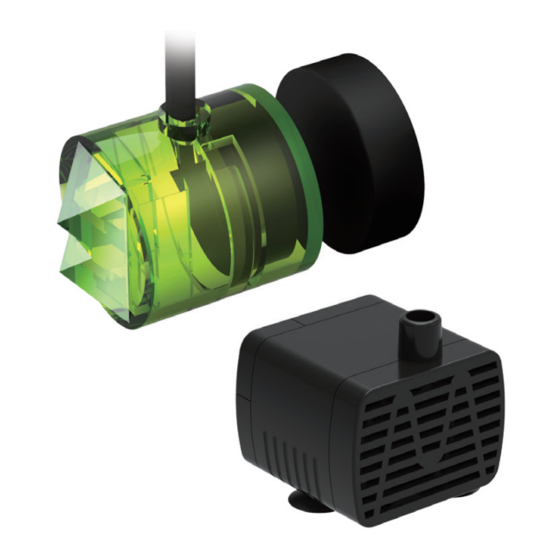

CONTROLLER & DUAL SENSORS Failsafe sensor ATO Level Sensor Pump Power PUMP SPECIFICATIONS 1. Power Input: 100-240 VAC 50-60 Hz 2. DC Pump: Head - 250 cm. Flow Rate - Up to 280 lph INSTALLATION 1. Mount the sensor head at the normal water level on the tank/sump using the magnet*, with the water level reaching the lower of the two sensors as shown. - Page 4 Tank/Sump Power SMART LEVEL H2Ocean Compact ATO uses Smart Level Detection for protection against any failure situation and the controller will give a visual alert when it senses any errors. A microchip monitors the refilling time and will visually alarm if it is 6 times longer than the first refilling time.* For example, if the first refilling time is...
-
Page 5: Led Indicator
LED INDICATOR LED COLOUR STATUS DESCRIPTION ACTION Alternating Blue Flashing Initialisation N.A. & Red LED Blue LED Solid Power on, N.A. ready for operation Flashing Refilling/ N.A. Pumping Flashing The fail-safe N.A. quickly sensor senses for a short the water time.** level changes. -
Page 6: Eingeschränkte Garantie
Verwendung mit DC- Nachfüllpumpe EINGESCHRÄNKTE GARANTIE 1. D-D The Aquarium Solution Ltd gewährt nur eine eingeschränkte Garantie, wenn Sie Ihr Produkt bei einem autorisierten Händler oder einem autorisierten Wiederverkäufer erworben haben. 2. Sämtliche Reparatur- oder Austauscharbeiten gemäß der Garantie werden vom autorisierten Händler oder autorisierten Wiederverkäufer in... -
Page 7: Technische Daten
CONTROLLER UND ZWEI SENSOREN Ausfallsicherer Sensor ATO-Füllstandsensor Pumpe Stromversorgung TECHNISCHE DATEN 1. Leistungsau fnahme: 100-240 V AC 50-60 Hz 2. DC-Pumpe: Kopf - 250 cm, Durchsatz - bis zu 280 l/h INSTALLATION 1. Installieren Sie den Sensor mit dem Magneten in der normalen Wasserstandshöhe am Tank/Technikbecken.* (dabei muss der Wasserstand den unteren der 2 Sensoren erreichen) 2. - Page 8 Tank/Technikbecken Stromversorgung SMART LEVEL H2Ocean Compact ATO nutzt einen sog. „Smart Level“-Sensor zum Schutz vor Störungen. Der Controller gibt einen visuellen Alarm, wenn er misst, dass eine Nachfüllzeit 6 Mal länger ist als die erste Nachfüllzeit.* Wenn bspw. die erste Nachfüllzeit 10 Sek. beträgt, gibt das Gerät einen visuellen Alarm, wenn irgendeine andere Nachfüllzeit...
-
Page 9: Led-Anzeige
LED-ANZEIGE LED-FARBE STATUS BESCHREIBUNG MASSNAHME Abwechselnd Blinken Initialisierung N.A. Blaue und Rote Blaue LED Dauerlicht Eingeschaltet – N.A. betriebsbereit Blinken Nachfüllen/ N.A. Pumpen Schnelles N.A. Blinken ausfallsichere für kurze Sensor erkennt Zeit** wenn sich die Wasserhöhe ändert. Rote LED* Blinken Smart Level: 1. -
Page 10: Liste Des Pièces
Utilisé avec une pompe CC GARANTIE LIMITÉE 1. Une garantie limitée est fournie par D-D The Aquarium Solution Ltd uniquement si votre produit a été acheté auprès d’un distributeur ou d’un revendeur agréé. 2. Tout(e) remplacement ou réparation au titre de la garantie est effectué(e) par le distributeur ou le revendeur agréé... -
Page 11: Spécifications
RÉGULATEUR ET CAPTEURS DOUBLES Capteur de sécurité Capteur de niveau Pompe Puissance SPÉCIFICATIONS 1. Alimentation : 100-240 VCA 50-60 Hz 2. Pompe CC : Tête - 250 cm, Débit - jusqu’à 280 l/h INSTALLATION 1. Montez le capteur au niveau d’eau normal du réservoir/puisard à l’aide de l’aimant.* (Le niveau d’eau doit atteindre le capteur inférieur) 2. - Page 12 Réservoir/puisard Puissance NIVEAU INTELLIGENT H2Ocean Compact ATO propose la détection de niveau intelligent en guise de protection contre toute panne. Le régulateur émet une alerte visuelle lorsqu’il détecte qu’une durée de remplissage est 6 fois supérieure à la durée de remplissage initiale.* Par exemple, si la durée de remplissage initiale est de 10 s, l’appareil émet une alerte visuelle...
- Page 13 INDICATEUR À DEL COULEUR STATUT DESCRIPTION ACTION DE DEL Alternance Clignotement Initialisation N.A. de DEL bleue et rouge DEL bleue En continu Mise sous N.A. tension – prêt à fonctionner Clignotement Remplissage/ N.A. pompage Clignotement Le capteur N.A. rapide de sécurité pendant une détecte les durée brève**...
- Page 14 FOLLOW US FOR INSPIRATION! .com/theaquariumsolution .com/groups/theaquariumsolution TheAquariumSoln www.theaquariumsolution.com...
Need help?
Do you have a question about the H2Ocean COMPACT ATO and is the answer not in the manual?
Questions and answers
zdravo imam h2ocean ato zanima ne zakaj nalje 5 litrov vode tako da je senzor potopljen pod vodo kaj je vzrok
The H2Ocean COMPACT ATO sensor may be submerged in water when set to add 5 liters if there is a malfunction in the sensor or controller, or if the reservoir is empty, causing the pump to run dry. The system has an intelligent level detection that triggers an alert if the filling duration exceeds six times the initial filling duration, which could indicate an issue. Additionally, incorrect sensor placement, microbubble interference, or siphon-related problems could also cause improper water levels.
This answer is automatically generated
