π
H-7259

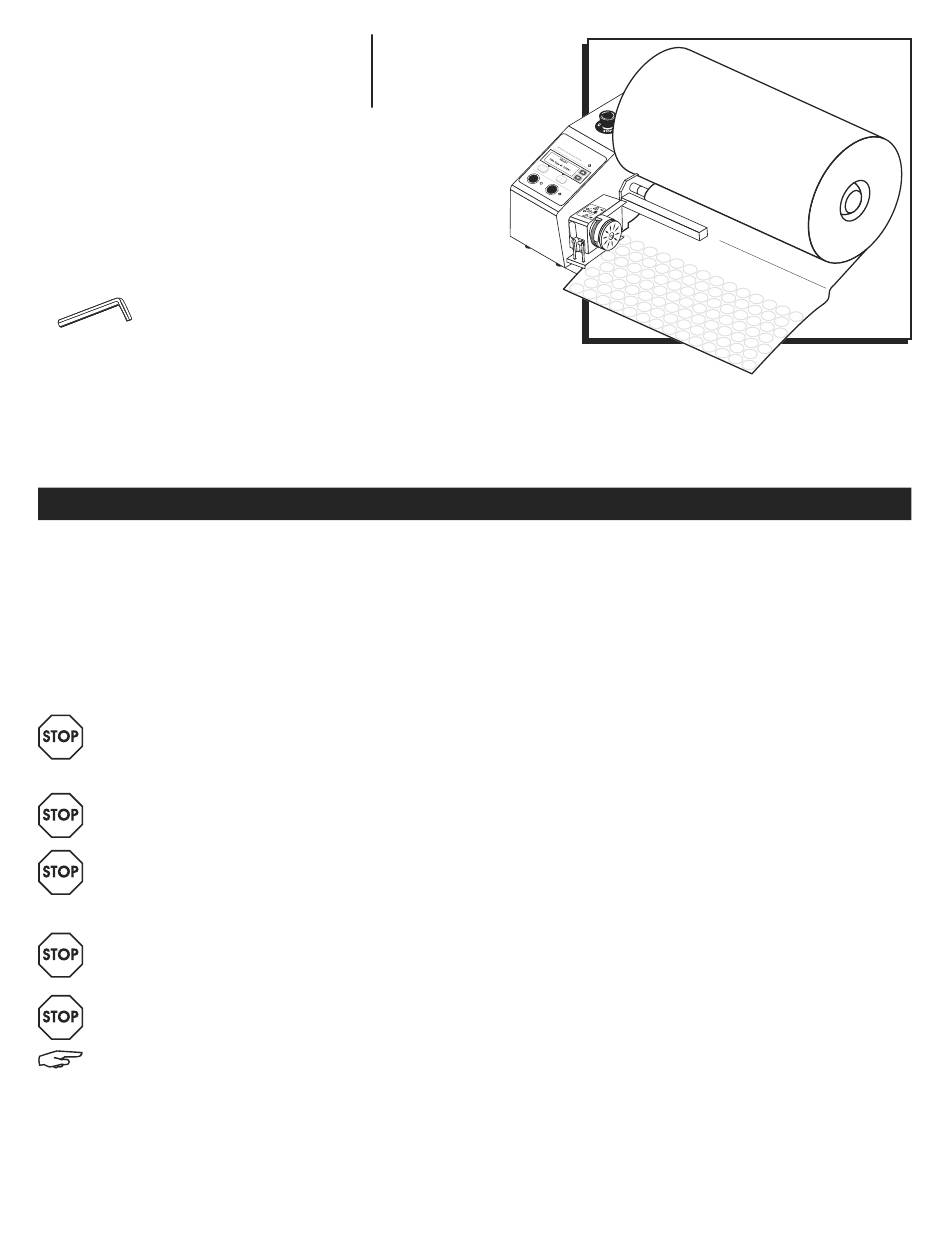

NEWAIR INSTANT
BUBBLE FLEX™ MACHINE
TOOL NEEDED
5/32" Allen Wrench
BEFORE OPERATING THIS MACHINE:
1.
Read and thoroughly understand this guide.
2. Read and understand all safety instruction labels
attached to machine.
3. Be sure the machine is plugged into a properly
rated, grounded outlet.
WARNING! Failure to properly ground the
system could create an electrical shock
hazard.
WARNING! Do not remove the guards or access
covers.
WARNING! Risk of entrapment. Keep fingers,
loose hair, clothing and jewelry away from
the edge seal roller when material is feeding,
inflating and sealing.
WARNING! Hot Surface. Edge seal roller will
become hot during use.
WARNING! Do not use bubble material as a
flotation device, toy or pillow.
NOTE: User must set up and select film type
before first usage. See Film Code Settings on
page 5.
PAGE 1 OF 30
1-800-295-5510
uline.com
SAFETY
4. Inspect at regular intervals to ensure that:
• Component cables are not cut, broken or
damaged.
• All controls and indicators function properly.
5. Airborne Noise Emission:
• This machine does not exceed 80 decibels during
normal operation. Please check to make sure
you comply with your local health and safety
requirements.
6. Environmental Conditions:
• Storage temperature:
Machine and material rolls – 32˚-110˚F.
• Operating temperature:
Machine and material rolls – 60˚-110˚F.
Para Español, vea páginas 11-20.
Pour le français, consulter les pages 21-30.
0318 IH-7259
Advertisement
Table of Contents
Related Manuals for U-Line Newair Instant Bubble Flex Machine
Summary of Contents for U-Line Newair Instant Bubble Flex Machine
- Page 1 Para Español, vea páginas 11-20. Pour le français, consulter les pages 21-30. π H-7259 1-800-295-5510 uline.com NEWAIR INSTANT BUBBLE FLEX™ MACHINE TOOL NEEDED 5/32" Allen Wrench SAFETY BEFORE OPERATING THIS MACHINE: 4. Inspect at regular intervals to ensure that: • Component cables are not cut, broken or Read and thoroughly understand this guide.
-
Page 2: System Description
OVERVIEW SYSTEM DESCRIPTION ELECTRICAL POWER REQUIREMENTS The H-7259 Instant Bubble Roll Machine creates WARNING! Use of extension cord will increase on-demand, air-filled cushioning material from a the levels of static, resulting in operational compact/uninflated pre-formed roll of material. The problems. inflated material chain is perforated into sections and Inflatable Cushioning System: 115 VAC can easily be separated by the operator as needed. -
Page 3: System Setup
SYSTEM SETUP Unpack machine and tray kit. 6. Facing the front of the machine, thread the power cord for air pump into the right circular hole on tray 2. Use a 5/32" Allen wrench to screw the four socket head kit. -
Page 4: Operator's Menu
SYSTEM SETUP CONTINUED LOADING MATERIAL ROLL • Spread the open end of the material and wrap around the inflation nozzle (bent metal tube) and NOTE: User must set up and select film type the material "flapper." before first usage. See Film Code Settings on •... - Page 5 FILM CODE SETTINGS FILM CODE SETTINGS ITEM NO. DIMENSIONS FILM CODE Arrow Screen S-19738 Medium Premium (1/2" inflated) 12" x 2,050' Perf 12" A1S7LJ Down S-19739 Medium Premium (1/2" inflated) 24" x 2,050' Perf 12" A1T7HT Arrow S-19740 Large Premium (3/4" inflated) 12" x 1,250' Perf 12" A124PT Select Reset...
-
Page 6: Operation
OPERATION PRODUCING AIR-FILLED MATERIAL IN BATCH MODE Press up/down arrows to enter operator's menu. • Select Batch Mode. READY Arrow Screen Batch Size 2. Adjust the batch length. Down #1 A 167PT Arrow • Using the up/down arrows, set the batch length in feet. -
Page 7: Maintenance And Repair
MAINTENANCE AND REPAIR PREVENTATIVE MAINTENANCE 2. Unthread the edge seal by twisting counter-clockwise. (See Figures 17 and 18) Monthly 3. Pull the edge seal wheel away from black plastic • Blow off all dust and debris from machine. gear. (See Figure 18) •... -
Page 8: Troubleshooting
TROUBLESHOOTING NO POWER TO THE SYSTEM PROBLEM CAUSES RECOMMENDATIONS There is no power to the System is off. Turn the main power switch to the on system and the control position. panel display is OFF. Main power cord is unplugged at Verify the main power cord is plugged the outlet. - Page 9 TROUBLESHOOTING CONTINUED PROBLEMS WITH MAKING INFLATED MATERIAL CONTINUED PROBLEM CAUSES RECOMMENDATIONS The material advances and Material roll improperly loaded. Reload material roll – see Loading the fills with air, but the material Material Load on page 4. does not seal properly. Faulty edge seal.
- Page 10 TROUBLESHOOTING CONTINUED PROBLEM CAUSES RECOMMENDATIONS The inflated material has an Material roll improperly loaded. Reload material roll – see Loading Material inconsistent air-fill amount. Roll on page 4. Faulty material. Load new material roll – see Loading Material Roll on page 4. Return material roll –...
-
Page 11: Herramienta Necesaria
π H-7259 800-295-5510 uline.mx MÁQUINA NEWAIR INSTANT BUBBLE FLEX™ HERRAMIENTA NECESARIA Llave Allen de 5/32” SEGURIDAD ANTES DE OPERAR ESTA MÁQUINA: 4. Inspecciónelo a intervalos regulares para asegurar que: Lea y comprenda cuidadosamente esta guía. • Los cables de los componentes no estén rotos, 2. -
Page 12: Descripción Del Sistema
RESUMEN DESCRIPCIÓN DEL SISTEMA REQUERIMIENTOS DE ENERGÍA ELÉCTRICA La Máquina Instant Bubble Roll H-7259 crea material ¡ADVERTENCIA! El uso de un cable de de acojinado lleno de aire en el momento desde un extensión incrementará los niveles de estática, material de rollo preformado compacto/desinflado. resultando en problemas operativos. -
Page 13: Configuración Del Sistema
CONFIGURACIÓN DEL SISTEMA Desempaque la máquina y el kit de charola. 6. Viendo la parte frontal de la máquina, pase el cable de alimentación de la bomba de aire por el 2. Use una llave allen para atornillar los cuatro tornillos orificio circular derecho del kit de charola. -
Page 14: Menú Del Operador
CONTINUACIÓN DE LA CONFIGURACIÓN DEL SISTEMA CARGA DEL ROLLO DE MATERIAL • Extienda el extremo abierto del material y envuelva alrededor de la boquilla de inflado (tubo de metal NOTA: El usuario debe configurar y seleccionar doblado) y la "solapa" del material. el tipo de película antes de su uso por primera •... - Page 15 CONFIGURACIONES DE LOS CÓDIGOS DE LA PELÍCULA CONFIGURACIONES DEL CÓDIGO DE PELÍCULA Flecha ARTÍCULO CÓDIGO DE DIMENSIONES hacia Arriba PELÍCULA Pantalla Flecha S-19738 Mediana Premium (1/2" inflada) 12" x 2,050' Perf. 12" A1S7LJ hacia Abajo S-19739 Mediana Premium (1/2" inflada) 24" x 2,050' Perf. 12" A1T7HT Seleccionar Reconfigurar...
-
Page 16: Operación
OPERACIÓN PRODUCCIÓN DE MATERIAL DE RELLENO EN MODO POR LOTE Presione las flechas hacia arriba o abajo para ingresar al menú del operador. Flecha RE ADY hacia Arriba • Seleccione "Batch Mode" (Modo por Lote). Batch Size Pantalla Flecha #1 A 167PT hacia Abajo 2. -
Page 17: Mantenimiento Y Reparación
MANTENIMIENTO Y REPARACIÓN MANTENIMIENTO PREVENTIVO 2. Desenrosque el borde del sello girándolo en sentido contrario a las manecillas del reloj. Mensualmente: (Vea Diagramas 17 y 18) • Elimine todo el polvo y la suciedad de la máquina. 3. Tire de la rueda de sello del borde del engranaje de plástico negro. -
Page 18: Solución De Problemas
SOLUCIÓN DE PROBLEMAS NO HAY ENERGÍA EN EL SISTEMA PROBLEMA CAUSAS RECOMENDACIONES No pasa electricidad al El sistema está apagado. Gire el interruptor de alimentación principal a sistema y el panel de la posición de encendido. control está apagado. Verifique que el cable de alimentación El cable principal de corriente principal esté... - Page 19 CONTINUACIÓN DE SOLUCIÓN DE PROBLEMAS CONTINUACIÓN DE PROBLEMAS AL HACER EL MATERIAL DE RELLENO PROBLEMA CAUSAS RECOMENDACIONES El material avanza y se El rollo de material no está Recargar rollo de material: consulte Carga de llena de aire, pero no se cargado adecuadamente.
- Page 20 CONTINUACIÓN DE SOLUCIÓN DE PROBLEMAS PROBLEMAS CON EL BOBINADO DEL ROLLO PROBLEMA CAUSAS RECOMENDACIONES La bobinadora no La bobinadora está detenida. Presione el botón de encendido en la enrolla el material bobinadora. Vea Producción de Material de inflado. Relleno en Modo de Bobinado de Rollos en la página 16.
-
Page 21: Avant D'utiliser Cette Machine
π H-4008 1-800-295-5510 uline.ca NEWAIR FLEX – MACHINE DE BULLES INSTANTANÉES OUTIL REQUIS Clé Allen de 5/32 po SÉCURITÉ AVANT D'UTILISER CETTE MACHINE : 4. Inspectez à intervalles réguliers pour vous assurer que : Lisez attentivement ce guide. • Les câbles ne sont pas coupés, brisés ou 2. -
Page 22: Description Du Système
APERÇU DESCRIPTION DU SYSTÈME EXIGENCES D'ALIMENTATION La machine à rouleaux de bulles instantanées H-7259 AVERTISSEMENT! L'utilisation d'une rallonge ARRÊT produit sur commande du matériel de calage rempli augmentera le niveau d'électricité statique, d'air à partir d'un rouleau de matière compacte/non ce qui entraînera des problèmes de gonflée et préformée. -
Page 23: Configuration Du Système
CONFIGURATION DU SYSTÈME Déballez l'appareil et l'ensemble du plateau. 6. En étant vis-à-vis de l'appareil, passez le cordon d'alimentation de la pompe à air dans le trou 2. Vissez les quatre vis d'assemblage à six pans creux circulaire droit de l'ensemble du plateau. dans les quatre pieds en caoutchouc à... -
Page 24: Menu De L'utilisateur
CONFIGURATION DU SYSTÈME SUITE INSTALLATION DU ROULEAU DE MATIÈRE • Déployez l'extrémité ouverte de la matière et placez-la autour de la buse de gonflage (tube REMARQUE : L'usager doit effectuer les métallique plié) et le volet. configurations et sélectionner le type de film •... - Page 25 PARAMÈTRES DES CODES DE FILM PARAMÈTRES DES CODES DE FILM N° D'ARTICLE DIMENSIONS CODE DE FILM Flèche Moyenne de qualité supérieure (1/2 po gonflé) S-19738 A1S7LJ vers le haut 12 po x 2 050 pi perf 12 po Écran Moyenne de qualité supérieure (1/2 po gonflé) Flèche S-19739 A1T7HT...
- Page 26 FONCTIONNEMENT PRODUCTION DE MATÉRIAU REMPLI D'AIR EN MODE DE TRAITEMENT PAR LOTS Pressez les touches fléchées haut/bas pour accéder au menu de l'utilisateur. Flèche RE A DY • Sélectionnez le mode « Batch » (traitement par lots) vers le haut Batch Size Écran Flèche...
-
Page 27: Entretien Et Réparation
ENTRETIEN ET RÉPARATION ENTRETIEN PRÉVENTIF 2. Dévissez le joint de bordure en le tournant dans le sens antihoraire. (Voir Figures 17 et 18) Mensuel 3. Tirez sur la roue du joint de bordure pour la détacher • Enlevez la poussière et les débris en soufflant sur de l'engrenage en plastique noir. -
Page 28: Dépannage
DÉPANNAGE AUCUNE ALIMENTATION ÉLECTRIQUE AU SYSTÈME PROBLÈME CAUSES RECOMMANDATIONS Aucune alimentation Le système est éteint. Placez le commutateur principale en électrique au système et position « ON ». l'écran du panneau de Le cordon d'alimentation principale Vérifiez que le cordon d'alimentation commande est éteint. - Page 29 DÉPANNAGE SUITE PROBLÈMES LIÉS À LA PRODUCTION DE MATÉRIAU GONFLÉ (SUITE) PROBLÈME CAUSES RECOMMANDATIONS Le matériau avance et Le rouleau de matériel n'est pas Assurez-vous que l'extrémité ouverte du les joints de bordure sont chargé correctement. Les couches matériel est orientée vers la buse de gonflage. présents, mais la matière ne de matériel ne sont pas correctement se remplit pas d'air.
- Page 30 DÉPANNAGE SUITE PROBLÈMES LIÉS À LA PRODUCTION DE MATÉRIAU GONFLÉ (SUITE) PROBLÈME CAUSES RECOMMANDATIONS La quantité d’air du Le rouleau de matière n'est pas Réinstallez le rouleau de matière - voir matériau gonflé n'est pas chargé correctement. Installation du rouleau de matière à la répartie uniformément.
