Summary of Contents for Opal ASB540

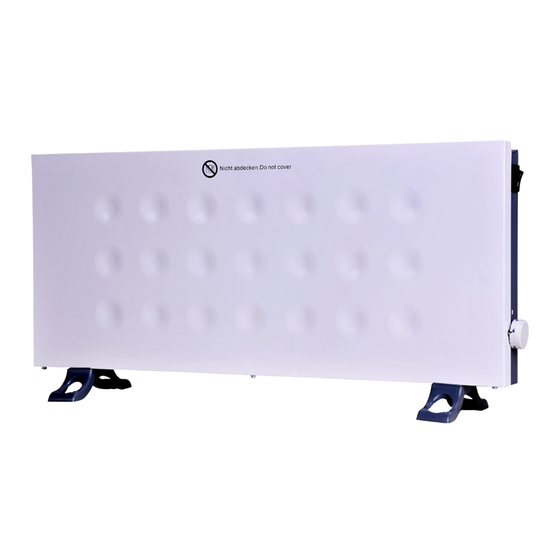

- Page 1 User Manual PANEL HEATER 1000W, ASB540 PANEL HEATER 1500W, ASB541 English Finnish Swedish ASD540 ASD541...
- Page 2 User manual It is important that you read these instructions before using your new purchase and we strongly recommend that you keep them in a safe place for future reference. Safety Instructions When using this electrical convection heater, basic precautions should always be followed to reduce the risk of fire, electric shock, and injury to persons, so read all instructions before using this heater.
- Page 3 25) If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard. WARNING – In order to avoid overheating, do not cover the heater. Specifications SAP code ASB540 ASB541 Maximum Power 1000W 1500W Heating Power setting:...
- Page 4 Ceiling More than 2 meter More More than 0.2 than 0.2 Wall Wall meter meter More than 0.1 meter Fig.2-b ASD541 Floor Draw two horizontal lines on the wall, the distance between the two lines is 255mm, then drill two holes at each horizontal line, be sure to make four holes diameter just as the same as that of the plastic expanded pin (included separately in the plastic bag in the gift box), and the depth of the holes just as the length of the plastic expanded pin.
- Page 5 Fix two screws to the upper expanded pin. Keep the tips of the screws out for 8mm. See fig. 4. Install two spacers in the bottom of the heater. Fig 5 Spacer Screw Spacer Fig.5-a (ASD540) Spacer Screw Spacer Fig.5-b (ASD541) Put the two hooks through the tip of the screw on the wall, and slide into the slot , then drive the screws tightly to the hooks.
- Page 6 Hang up the heater on the wall with its two slots getting into the hooks. Then tighten two spacers at bottom of the heater to wall with two screws. Fig.7 Wall Wall Fig. 7 Screw Operation NOTE: It is normal for the heater to emit some odor when it is turned on for the first time, or after having not been used for a long period of time.
- Page 7 Rocker switch Power cord Thermostat Fig. 8-b Feet ASD541 When the desired room temperature has been reached, the thermostat will be off. After this, the heater will keep the air temperature in the room at the set temperature by thermostat on and off automatically. In its minimum (fully counter-clockwise) position.
- Page 8 24) Valvo, että lapset eivät leiki lämmittimellä. 25) Jos virtakaapeli on vahingoittunut, se tulee vaihdattaa valmistajalla, valtuutetulla huoltopalvelulla tai muutoin valtuutetussa huollossa, jotta vältytään onnettomuuksilta. VAROITUS: Älä peitä lämmitintä, jotta laite ei ylikuumene. Tekniset tiedot SAP-koodi ASB540 ASB541 Maximum Power 1000W 1500W Heating Power setting:...
- Page 9 Kiinnitä lämmittimen jalat neljällä poraruuvilla. Varmista, että ruuvit ovat oikealla paikallaan lämmittimen pohjassa kummassakin päässä. Katso Kuva 1. jalka jalka ASB540 poraruuvit ASB541 poraruuvit Kuva 1 Asentaminen seinälle VAROITUS: Lämmitin tulee asentaa seinälle sellaiseen paikkaan, jossa ei ole syttyviä materiaaleja lämmittimen yläpuolella tai sivuilla.
- Page 10 Varmista, että kaikkien neljän reiän halkaisija on täsmälleen sama kuin pakkauksen mukana tulevien muovisten ruuviholkkien halkaisija ja reiän syvyys on sama kuin ruuviholkkien pituus. ASD540-mallille, ylemmällä viivalle kahden reiän välinen etäisyys tulee olla 475mm, eli sama kuin lämmittimen takaosassa olevien reikien välinen etäisyys. Alemmalla viivalla kahden reiän välinen etäisyys tulee olla olla 522mm.
- Page 11 välikappale ruuvi välikappale Kuva 5-a (ASD540) välikappale ruuvi välikappale Kuva 5-b (ASD541) Aseta kaksi koukkua seinässä olevien ruuvien kantoihin ja ruuvaa ruuvit tiukasti paikoilleen. Katso Kuva 6. seinä koukku Kuva 6-a (ASD540) seinä koukku Kuva 6-b (ASD541) Ripusta lämmitin seinälle kahden koukun varaan liu'uttamalla koukut lämmittimen takana oleviin koloihin. Kiristä lämmittimen alaosassa olevat välikappaleet seinässä...
- Page 12 seinä seinä Kuva 7 ruuvi Käyttö HUOMAA: On normaalia, että lämmittimestä voi nousta hieman hajua käynnistettäessä se ensimmäisen kerran tai sen oltua pitkään käyttämättömänä. Haju katoaa kun lämmitin on ollut hetken aikaa käynnissä. Valitse lämmittimelle sopiva paikka. Ota huomioon yllä olevat turvaohjeet. Kytke virtapistoke sopivaan pistorasiaan.
- Page 13 keinukytkin virtakaapeli termostaatti Kuva 8-b jalka ASD541 Kun asetettu huoneen lämpötila on saavutettu, termostaatti kytkeytyy pois päältä. Tä män jälkeen lämmitin pitää huoneen ilman lämpötilan termostaatista säädetyssä lämpötilassa käynnistyen ja sammuen automaattisesti. Kun lämmitin on minimiasetuksella, termostaatti käännettynä ääriasentoon vastapäivään, lämmitin pitää huoneen lämpötilan (huoneen koosta riippuen) nollan yläpuolella.
- Page 14 24) Barn bör instrueras till att inte leka med apparaten. 25) Ifall strömsladden blir skadad, måste den ersättas av tillverkaren, dess serviceperson eller liknande, för att undvika fara. VARNING – För att undvika överhettning, täck inte för värmeelementet. Specifikationer SAP-kod ASB540 ASB541 Maximal effekt 1000W 1500W Värmeeffektsinställning:...
- Page 15 Sätt fast i värmeelementets bas med de 4 medföljande självgängade skruvarna, se till att de kommer på rätt plats i bottenänden utav värmeelementet. Se fig.1 Fötter Fötter ASB540 Självgängade skruvar ASB541 Självgängade skruvar Fig. 1 Väggmonterad installation VARNING: Värmeelementet ska monteras på vägg där inget brännbart material finns ovanför, och på...
- Page 16 till att de 4 hålens diameter är exakt samma som expanderpluggen (följer med separat i plastpåsen i gåvoboxen),samt att hålens djup är desamma som längden på expanderpluggen. På ASD540, Distansen mellan de två övre hålen på den övre horisontella linjen ska vara 475 mm så att det på...
- Page 17 Avståndsbricka Skruv Avståndsbricka Fig.5-a (ASD540) Avståndsbricka Skruv Avståndsbricka Fig.5-b (ASD541) Sätt de två krokarna på de två övre skruvarna och fäst dem i hålen, skruva sedan åt skruvarna i krokarna. Fig. 6. Vägg Krok Fig. 6-a (ASD540) Vägg Krok Fig. 6-b (ASD541) Häng upp värmeelementet på...
- Page 18 Vägg Vägg Fig. 7 Skruv Drift NOTERA: Det är normalt att värmeelementet ger ifrån sig en viss lukt vid första användandet eller efter att inte ha använts på länge. Det kommer efter en kort tids användande att försvinna. Välj en lämplig placering för värmeelementet, tänk på säkerhetsföreskrifter som givits ovan. Sätt in värmeelementets kontakt i ett lämpligt uttag.
- Page 19 Strömbrytare Strömsladd Termostat Fig. 8-b Feet ASD541 När önskad rumstemperatur uppnås kommer termostaten att slå av. Efter det kommer värmeelementet att hålla önskad temperatur i rummet genom att automatiskt sätta på och stänga av termostaten. På dess minimum- (fullt medurs) inställning, kommer den (beroende på rummets storlek) att hålla temperaturen i rummet över fryspunkten.
