DE Controlmini, Kurzanleitung

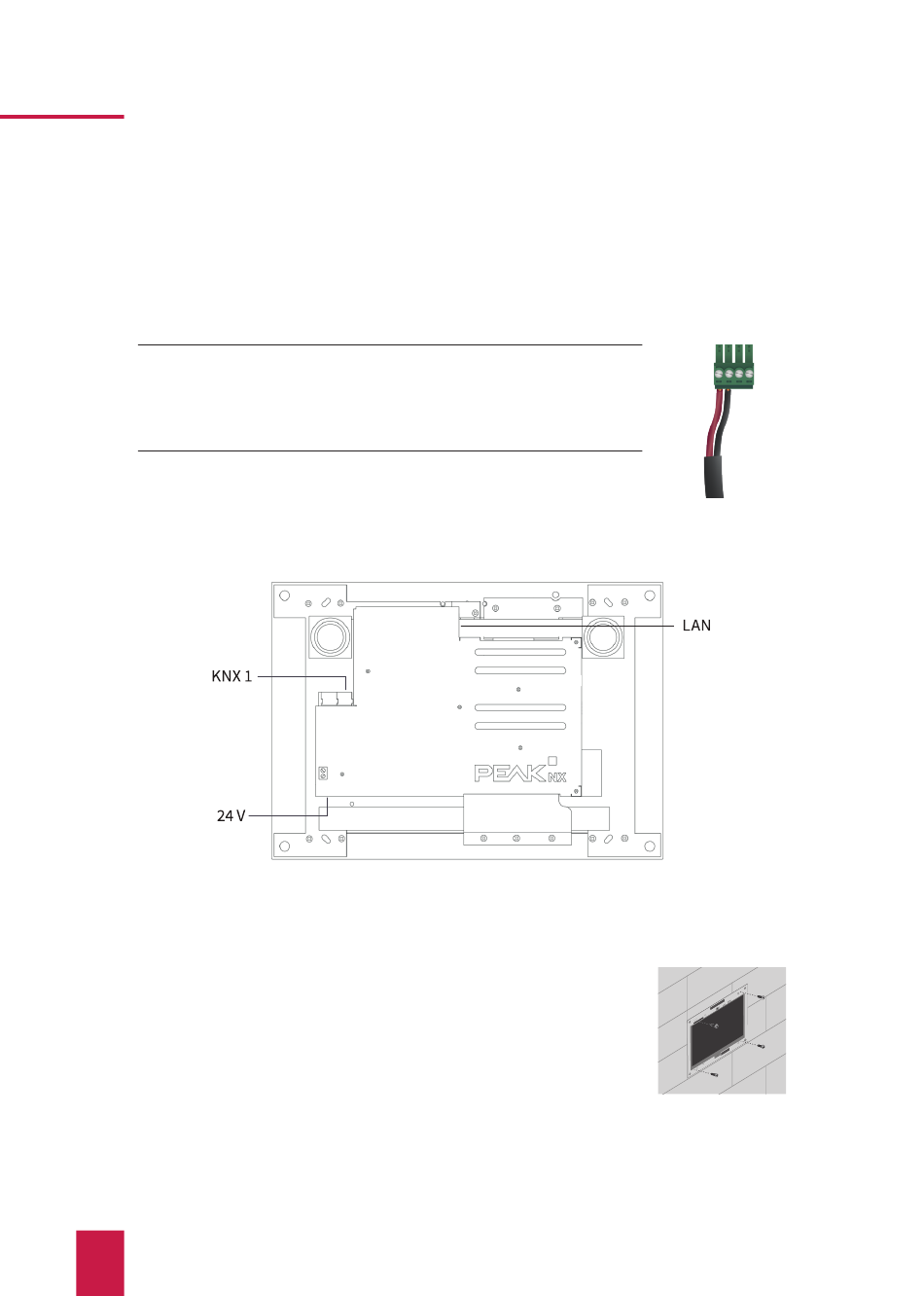

Panel anschließen und montieren
1.
Ethernet-Leitung an das Panel anschließen.
2.
KNX-Leitung mit den Farben Rot (+) und Schwarz (–) in die KNX-Anschlussklemme 1,
siehe Beschriftung auf dem Panel, schieben.
Hinweis: Es wird empfohlen ein 24 V DC Netzteil für die Hutschiene
(PNX-019-A18-00039) zu verwenden. Soll das Netzteil in der Unterputzdose
installiert werden beachten Sie bitte die Hinweise des Handbuches, das
sich auf dem mitgelieferten USB-Stick befindet.
3.
Befestigen Sie die Kabeladern in der mitgelieferten Steckklemme
und schieben Sie diese in das Panel. Beachten Sie dabei die Polung.
Panel montieren
1.
Verwenden Sie die beiliegenden vier Senkkopfschrauben (M3x12),
um das Panel in der Unterputzdose zu montieren, siehe Touch-
panel-Elemente, Position Nr. 3.
