DE Controlmini, Kurzanleitung
Schäden am Panel vermeiden!
■
Das Panel darf nur im Querformat und parallel zur Wand eingebaut werden, um eine
Belüftung des Computers im Panel durch Konvektion zu gewährleisten.
Vorbereitung
Hinweis:
Wir empfehlen das Panel eigens abzusichern, da dieses in seltenen Fällen komplett
vom Stromnetz genommen werden muss.
Notwendiges Zubehör für die Installation des Panels:
■
Unterputzdose (PNX-018-A17-00023) oder Aufputzrahmen (PNX-018-A18-00041)
■
Netzteil 24 V DC für die Hutschiene (PNX-019-A18-00039)
oder
■
Netzteil 24 V DC für die Unterputzdose (PNX-019-A19-00071)
■
Frontglas
Unterputzmontage
Tipp: Die Einbauhöhe über dem Boden orientiert sich an der Größe des primären
Benutzers. Wir empfehlen, dass die Oberkante des Panels sich ungefähr auf Augenhöhe
befindet. Ein etwas tiefer gesetzter Bildschirm beugt einer Ermüdung der Arme während
der Bedienung vor.

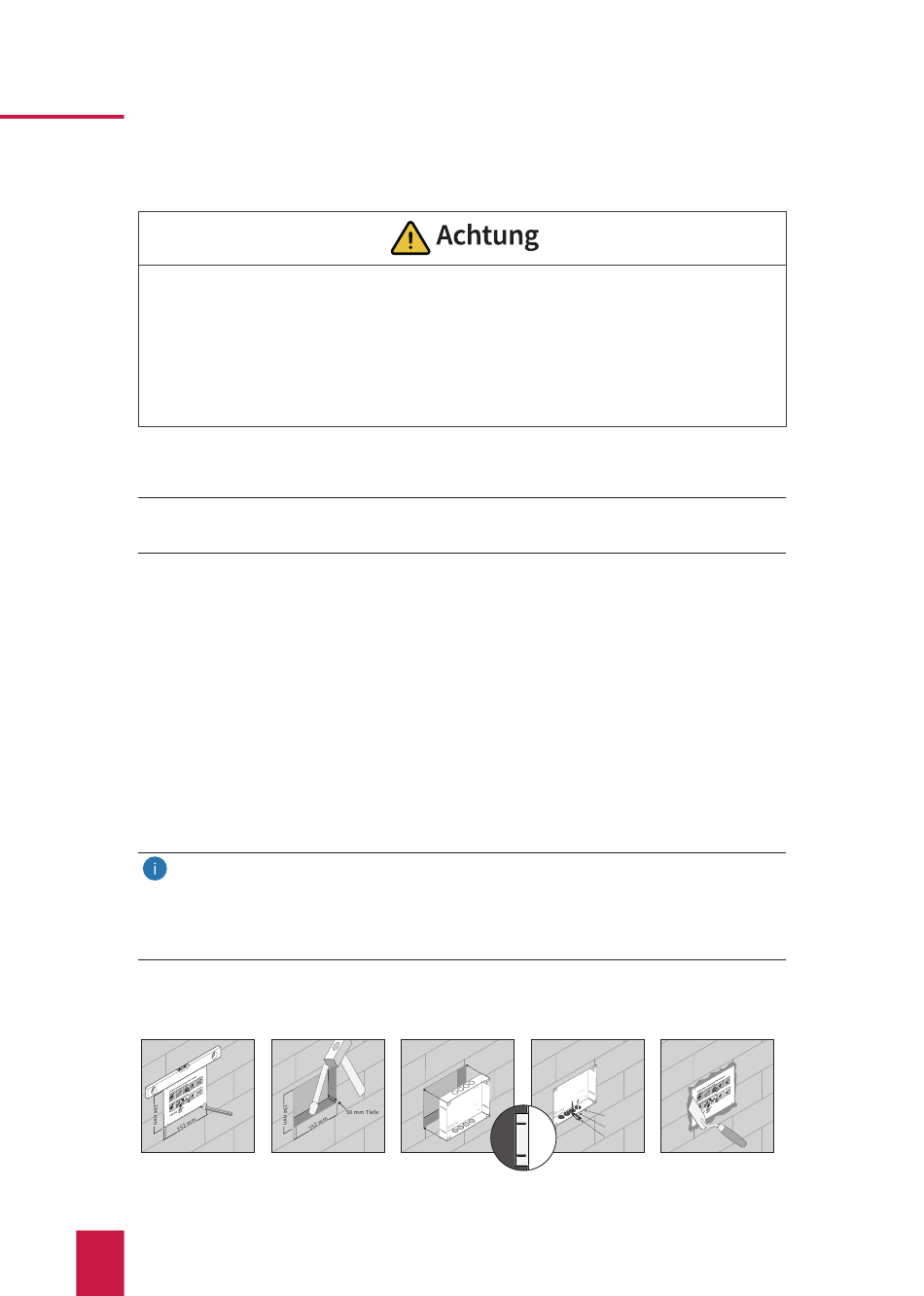

Einbau in Mauerwerk
Mauerwerkinstallation/Brickwork-Installation
Hohlwandmontage/Cavity Wall Installation
4
Beide Holzklötze in der Wand befestigen.
Fit the two wooden fillets inside the wall.
Die Schablone schützt vor Schmutz.
The stencil board protects from dirt.
KNX
24 V
LAN
50 mm
Bündig zur Wand
Box flush with wall
Die Schablone schützt vor Schmutz.
The stencil board protects from dirt.
KNX
24 V
LAN
