PEAKnx Controlmini Short Manual page 5

1. Stellen Sie eine Aussparung von H x B x T: 194 x 252 x 50 mm in der Wand her. Nutzen
Sie dazu die mitgelieferte Schablone. Die Unterputzdose muss später bündig mit der
Wand sein.
2.
Drücken Sie je nach Kabellage die kreisförmigen Bleche oben oder unten aus der Dose
heraus und setzen Sie die mitgelieferten Würgenippel ein, um eine Beschädigung des
Kabels zu vermeiden.
Mauerwerkinstallation/Brickwork-Installation
3. Führen Sie beim Einsetzen der Unterputzdose die Versorgungs- und Kommunikations-
leitungen (Ethernet, KNX) durch verschiedene Löcher der Unterputzdose, um mögliche
Störungen zu vermeiden.
4. Nutzen Sie während des Verspachtelns der Kanten die Schablone als Spritzschutz.

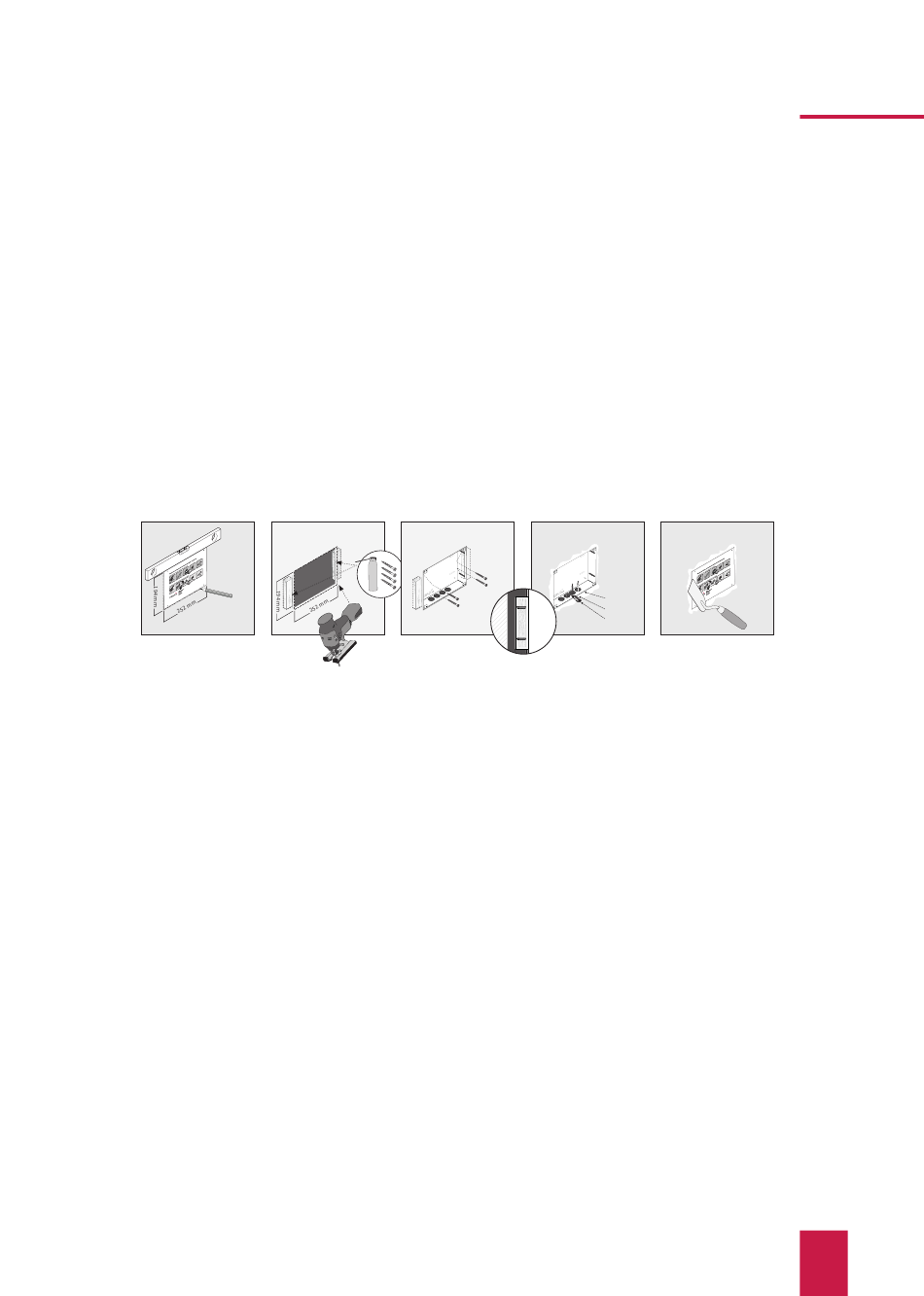

Einbau in eine Hohlwand
Hohlwandmontage/Cavity Wall Installation
Beide Holzklötze in der Wand befestigen.
Fit the two wooden fillets inside the wall.
1. Stellen Sie eine Aussparung von H x B: 194 x 252 mm in der Wand her. Nutzen Sie dazu
die mitgelieferte Schablone. Die Unterputzdose muss später bündig mit der Wand sein.
2.
Verkleben oder verschrauben Sie die beiden mitgelieferten Holzklötze in der
Hohlwand.
3. Drücken Sie je nach Kabellage die kreisförmigen Bleche oben oder unten aus der Dose
heraus und setzen Sie die mitgelieferten Würgenippel ein, um eine Beschädigung des
Kabels zu vermeiden.
4. Führen Sie beim Einsetzen der Unterputzdose die Versorgungs- und Kommunikations-
leitungen (Ethernet, KNX) durch verschiedene Löcher der Unterputzdose, um mögliche
Störungen zu vermeiden.
5.
Verschrauben Sie die Unterputzdose mit vier Schrauben an den Seiten mit den
Holzklötzen in der Hohlwand.
6.
Nutzen Sie während des Verspachtelns der Kanten die Schablone als Spritzschutz.
Weitere Montageanleitungen
Weitere Anleitungen zur Montage Aufputz oder der Befestigung mit Hilfe von Adaptern
werden mit dem jeweiligen Aufputzrahmen oder Adapter mitgeliefert.
DE Controlmini, Kurzanleitung
Die Schablone schützt vor Schmutz.
The stencil board protects from dirt.
KNX
24 V
LAN
50 mm
Bündig zur Wand
Box flush with wall
Die Schablone schützt vor Schmutz.
The stencil board protects from dirt.
KNX
24 V
LAN
50 mm
Bündig zur Wand
Box flush with wall
5
