11
Open the tool.
Werkzeug öffnen.
13
Remove the crimped contact.
Gecrimpten Kontakt entnehmen.
12
Loosen the Flap locator.
Schwenkanschlag lösen.
Instruction
Manual/Bedienungsanleitung

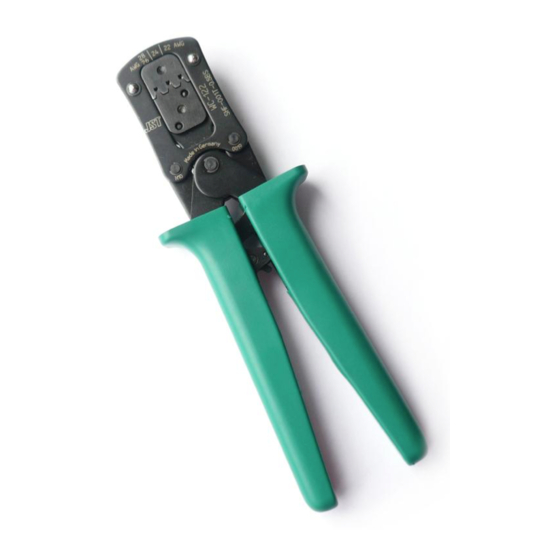

Crimp
Tool/Crimp-Werkzeug
Application/Anwendungsbereich:
Mit d
For processing of JST contacts
Zur Verarbeitung der JST Kontakte
SHF-001T-0.8BS
CS 10 - WC 122
AWG 28 -22
Advertisement
Related Manuals for JST CS 10 - WC 122
Summary of Contents for JST CS 10 - WC 122
- Page 1 Instruction Manual/Bedienungsanleitung Crimp Tool/Crimp-Werkzeug CS 10 - WC 122 Open the tool. Loosen the Flap locator. Werkzeug öffnen. Schwenkanschlag lösen. Remove the crimped contact. Application/Anwendungsbereich: Gecrimpten Kontakt entnehmen. Mit d For processing of JST contacts Zur Verarbeitung der JST Kontakte SHF-001T-0.8BS...
- Page 2 AWG 28-26 AWG 22 AWG 24 Close the tool lightly until the contact The contact lies in the centre of is held (1. Ratchet Lever). the respective profile. Werkzeug leicht vorschließen, bis Open the tool. Click out the Flap locator Kontakt liegt zur Mitte des Kontakt gehalten wird (1.
