11
Open the tool.
Werkzeug öffnen.
13
Remove the crimped contact.
Gecrimpten Kontakt entnehmen.
12
Loosen the Flap locator.
Schwenkanschlag lösen.
Instruction
Manual/Bedienungsanleitung
Crimp
Tool/Crimp-Werkzeug
Application/Anwendungsbereich:
Mit d
For processing of JST contacts
Zur Verarbeitung der JST Kontakte
SWPT-001-0.25
SWPR-001-0.25

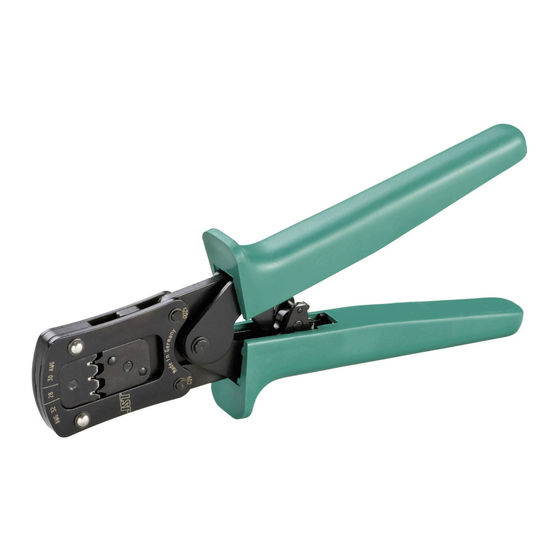

CS 10 – JWPF
AWG 26 -24
AWG 26-24
Advertisement
Related Manuals for JST CS 10 – JWPF
Summary of Contents for JST CS 10 – JWPF
- Page 1 Crimp Tool/Crimp-Werkzeug Open the tool. Loosen the Flap locator. Werkzeug öffnen. Schwenkanschlag lösen. Remove the crimped contact. Application/Anwendungsbereich: Gecrimpten Kontakt entnehmen. Mit d For processing of JST contacts Zur Verarbeitung der JST Kontakte SWPT-001-0.25 AWG 26 -24 SWPR-001-0.25 AWG 26-24...
- Page 2 AWG 26 AWG 24 AWG 22 Close the tool lightly until the contact The contact lies in the centre of is held (1. Ratchet Lever). the respective profile. Werkzeug leicht vorschließen, bis Open the tool. Click out the Flap Kontakt liegt zur Mitte des Kontakt gehalten wird (1.
