Premature
Release/Vorzeitiges Entriegeln:
In case of incorrect handling the tool can be released prematurely:
Das Werkzeug kann bei flascher Handhabung vorzeitig entriegelt werden:
Close the tool slightly.
Werkzeug leicht schließen.
The tool opens automatically.
Das Werkzeug öffnet selbstständig.
Turn the release screw in
direction of arrow.
Entriegelungsschraube in
Pfeilrichtung drehen.
Instruction
Crimp
Tool/Crimp-Werkzeug
Application/Anwendungsbereich:
Mit d
For Processing of JST contacts
Zur Verarbeitung der JST Kontakte

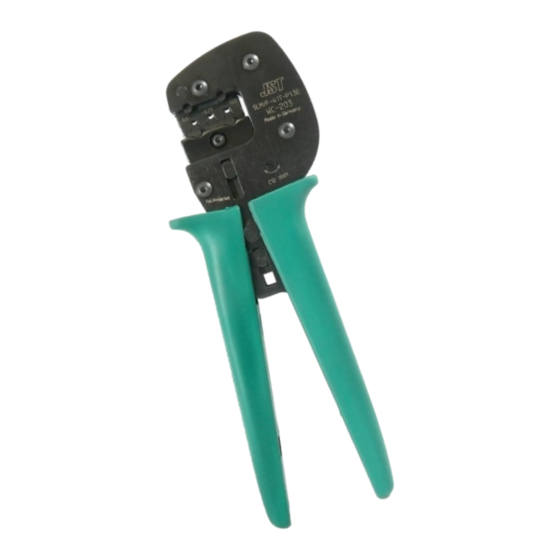

SLM/F-41T-P1.3E
0,5-1,25 mm²
Manual/Bedienungsanleitung
CS 30-WC-203
Advertisement
Related Manuals for JST CS 30
Summary of Contents for JST CS 30
- Page 1 Turn the release screw in Close the tool slightly. direction of arrow. Werkzeug leicht schließen. Entriegelungsschraube in Pfeilrichtung drehen. Application/Anwendungsbereich: Mit d For Processing of JST contacts The tool opens automatically. Das Werkzeug öffnet selbstständig. Zur Verarbeitung der JST Kontakte SLM/F-41T-P1.3E 0,5-1,25 mm²...
- Page 2 Pre-close the tool. Lock the flap locator. Insert the wire. Schwenkpositionierer Werkzeug vor- Leiter einlegen. schließen. verriegeln. 1. Profile 0,5 mm² Remove locking lever from the locator. 2. Profile 0,75 mm² Feststeller am Positionierer lösen. 3. Profile 1,25 mm² Insert the contact into the Close the flap locator.
