3.
Retirez le contre-écrou à embase qui fixe la lame à la broche.
IMPORTANT : Le contre-écrou à embase a un motif de fil droit (normal). N'essayez PAS
de forcer les écrous dans la direction opposée. Cela pourrait endommager les écrous.
4.
Répétez les étapes 2 et 3 pour l'autre lame de coupe.
5.
Remplacez les lames par les lames comprises dans la trousse. Veillez à installer chaque
lame avec le côté marqué « Bottom » (ou sur lequel est gravé le numéro de pièce) face
au sol lorsque la tondeuse est en position de marche.
IMPORTANT : Utilisez une clé dynamométrique pour serrer
embase de la fusée de la lame entre
Installation du couvercle de déchiqueteuse
1.
Faites pivoter le déflecteur de la goulotte vers le haut et retirez le couvercle de
protection de la goupille se trouvant à la surface du pont de coupe. Consultez la Figure
3.
Sur les plateaux de coupe estampés de 54 po (1,37 m), placez l'adaptateur
2.
de décharge sur la goupille. Consultez la Figure 4.
chaque contre-écrou à
80 pi-lb et 100 pi-lb.

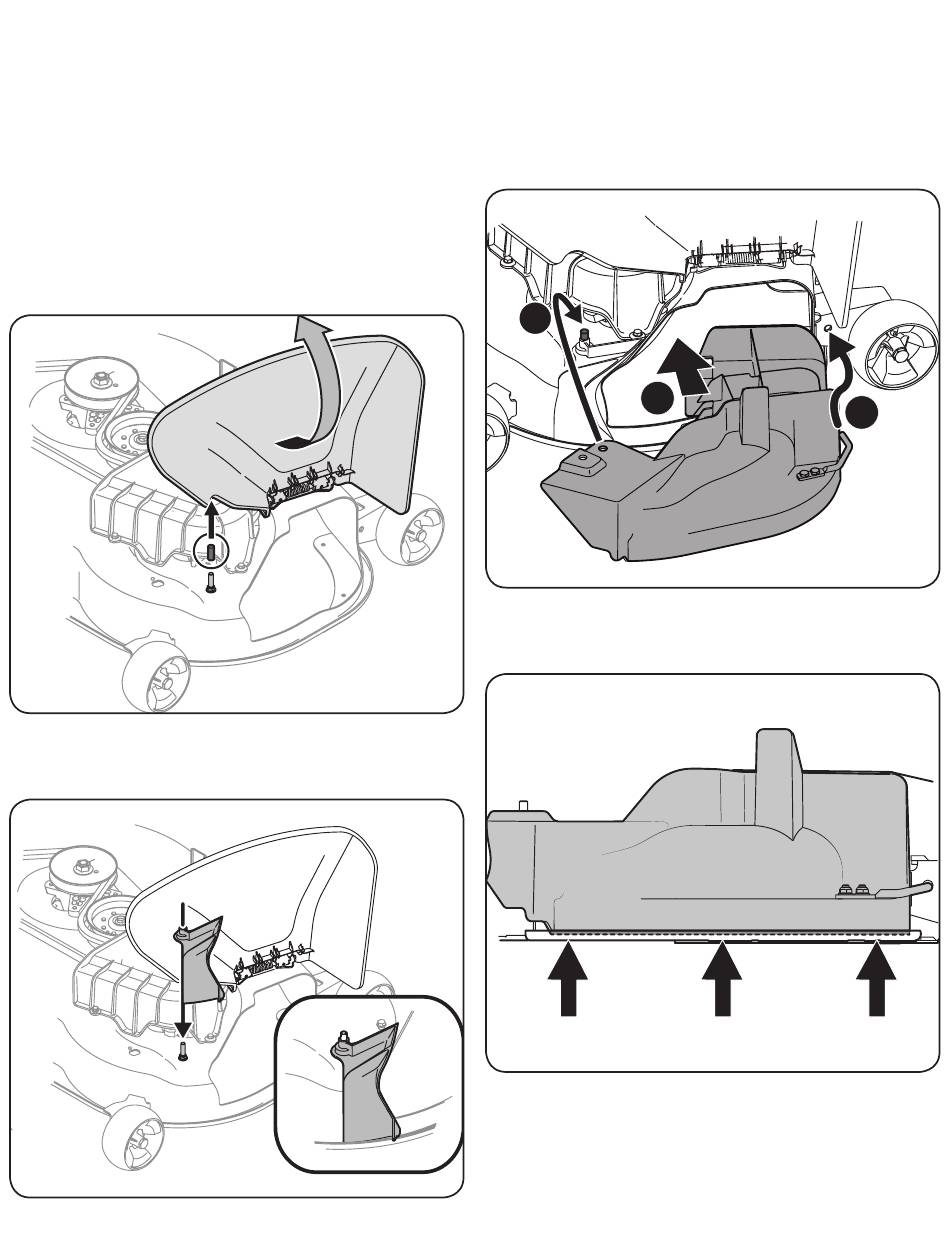

Figure 3
Figure 4
3.
Pour installer le couvercle de déchiqueteuse, faites pivoter la goulotte d'évacuation
vers le haut et consultez la Figure 5 :
a.
Insérez la tige de la déchiqueteuse dans l'orifice situé à l'avant, directement
dans le support de la roue du plateau de coupe.
b.
Insérez la tige du couvercle de déchiqueteuse dans l'orifice situé sur le
support de droite de la roue du plateau de coupe.
c.
Placez l'arrière du couvercle de déchiqueteuse sur la goupille qui se trouve à
la surface du plateau de coupe.
c
a
Important :
Assurez-vous que le bas du couvercle de la déchiqueteuse est installé à
l'intérieur du bord de l'ouverture du plateau de coupe, comme illustré à la Figure 6.
b
Figure 5
Figure 6
