MOS SE 1535-7
VPA 300/200
031001
SE
MONTERINGS- OCH SKÖTSELANVISNING VPA 300/200 EMALJ OCH KOPPAR
GB
INSTALLATION AND MAINTENANCE INSTRUCTIONS VPA 300/200 ENAMEL AND COPPER
MONTAGE- UND BEDIENUNGSANWEISUNG VPA 300/200 MIT EMAILLIERTEM UND KUPFER-
DE
GEFÜTTERTEM BRAUCHWASSERSPEICHER
NL
INSTALLATIE EN ONDERHOUDSVOORSCHRIFT VPA 300/200 EMAIL EN KOPER

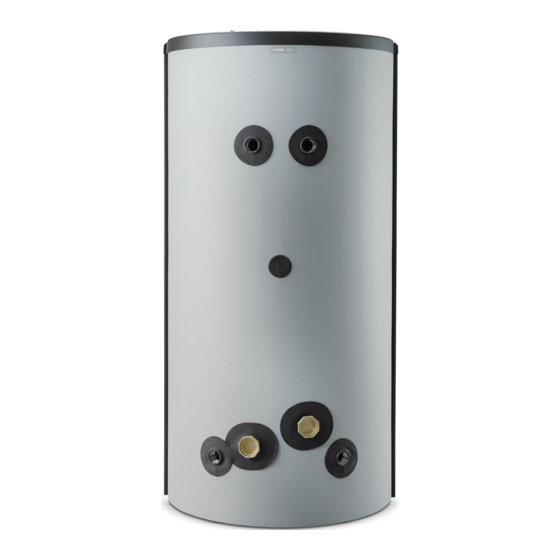

VPA 300/200

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the VPA 300/200 Series and is the answer not in the manual?

Questions and answers

Related Manuals for Nibe VPA 300/200 Series

Summary of Contents for Nibe VPA 300/200 Series

  • Page 1 MOS SE 1535-7 VPA 300/200 VPA 300/200 031001 MONTERINGS- OCH SKÖTSELANVISNING VPA 300/200 EMALJ OCH KOPPAR INSTALLATION AND MAINTENANCE INSTRUCTIONS VPA 300/200 ENAMEL AND COPPER MONTAGE- UND BEDIENUNGSANWEISUNG VPA 300/200 MIT EMAILLIERTEM UND KUPFER- GEFÜTTERTEM BRAUCHWASSERSPEICHER INSTALLATIE EN ONDERHOUDSVOORSCHRIFT VPA 300/200 EMAIL EN KOPER...
  • Page 2 VPA 450/300...
  • Page 3 Denna produkt är ej avsedd att användas av personer med nedsatt fysisk/mental förmåga eller brist på erfarenhet och kunskap, om de inte övervakas eller instrueras av en person med ansvar för deras säkerhet. Barn skall övervakas för att säkerhetställa att de aldrig leker med produkten. Med förbehåll för konstruktionsändringar. ©NIBE 2009 VPA 300/200...

  • Page 4: Elektrisk Installation

    Rörinstallation Tömning Vattenvärmaren Vattenvärmaren ska förses med erforderlig ventilutrust- ning enligt gällande normer, såsom säkerhetsventil, Tömning av vattenvärmaren sker genom sughävert i kall- avstängningsventil, backventil, blandningsventil och vattenanslutningen (1). För att få lufttillförsel kan en vakuumventil. Om plaströr eller glödgat kopparrör varmvattenkran i systemet öppnas och en rörkoppling på...

  • Page 5: Teknisk Data

    Volym, vattenvärmare Volym, dubbelmantel liter Nettovikt Längd skyddsanod min 790 mm Max elpatronlängd Maxtryck, vattenvärmare Maxtryck, dubbelmantel Korrosionsskydd Koppar Emalj Art. nr 088 710 088 700 Energimärkning Tillverkare NIBE Modell VPA 300/200-CU VPA 300/200-E Effektivitetsklass Värmeförlust Volym VPA 300/200...

  • Page 6: Installation

    INSTALLATION AND MAINTENANCE INSTRUCTIONS VPA 300/200 Equipment Cold water inlet Copper: Ø28 mm Cu-pipe Enamel: G1" male Hot water outlet Copper: Ø28 mm Cu-pipe Enamel: G1" male Hot water circulation Copper: Ø15 mm Cu-pipe Enamel: G3/4" male Docking connection, incoming from the external heat source, G1 "...

  • Page 7: Pipe Installation

    Pipe installation Emptying Water heater The water heater must be fitted with the requisite valves according to applicable standards, such as a safety valve, Emptying the water heater takes place through the siphon cut-off valve, non-return valve, mixing valve and vacuum in the cold water connection (1).

  • Page 8: Hot Water Capacity

    790 mm Max. immersion heater length Max preassure, water heater Max preassure, double-jacketed Anti-corrosion Copper Enamel Part No 088 710 088 700 Energy labelling Supplier NIBE Model VPA 300/200-CU VPA 300/200-E Energy efficiency class Heat loss Volume VPA 300/200...

  • Page 9: Einbau

    MONTAGE- UND BEDIENUNGSANWEISUNG VPA 300/200 Ausstattung Kaltwassereinlauf Kupfer: Ø 28 mm Kupferrohr Emaille: einzölliges Außengewinde Brauchwasserauslauf Kupfer: Ø 28 mm Kupferrohr Emaille: einzölliges Außengewinde Brauchwasserzirk. Kupfer: Ø 15 mm Kupferrohr Emaille: dreiviertelzölliges Außengewinde “ Dockungsanschluss, Gewinde am Heizkreisvorlauf ss, 1 “...

  • Page 10: Elektrische Installation

    Rohrinstallation Elektrische Installation Die VPA 300/200-Einheit kann durch den Einbau einer Die Anlage muss gemäß geltenden Normen mit der bzw. zweier Heizpatronen komplettiert werden. Das erforderlichen Ventilausrüstung ausgestattet werden, Anschlussgewinde ist zweizöllig und die Länge der d.h. Sicherheitsventil, Sperrventil, Rückschlagventil, Heizpatrone darf keine 650 mm überschreiten.

  • Page 11: Wartung

    Wartung und Bedienung Brauchwasserkapazität Sicherheitsventil (nicht im Lieferumfang) Ladeleistung (kW) -Zahl T50 (Minuten) Das Sicherheitsventil muss regelmäßig auf gute Funktion hin kontrolliert werden, d.h. viermal pro Jahr. Treten dabei Anzeichen reduzierter Funktion auf, muss das 2,75 Sicherheitsventil ausgetauscht werden. Nach einer Brauchwasserzapfung lässt das Sicherheitsventil hin und wieder etwas Wasser ab.
  • Page 12 Wärmemengenzählung Hersteller NIBE Modell VPA 300/200-CU VPA 300/200-E Effizienzklasse Wärmeverlust Volumen VPA 300/200...
  • Page 13 INSTALLATIE- EN ONDERHOUDSINSTRUCTIES VPA 300/200 Aansluitingen Koudwaterinlaat Koper: Ø28 mm Cu-buis Email: G1” uitw Warmtapwateruitlaat Koper: Ø28 mm Cu-buis Email: G1” uitw Warmtapwatercirculatie Koper: Ø15 mm Cu-buis Email: G3/4” uitw Aanvoer aansluitingen voor de externe warmtebron(nen) G1 ” inw. Retour aansluitingen naar de externe warmtebron(nen) G1 ”...
  • Page 14 Installatie en beveiligingen Elektrische verwarming De VPA 300/200 kan ook middels een of twee elektri- De boiler dient zowel primair als secundair van de juiste sche verwarmingselementen verwarmd worden. De toe regel en beveiliging apparatuur voorzien te worden. te passen verwarmingselementen kunnen maximaal 650mm lang zijn.
  • Page 15 Onderhoud Service Veiligheidsklep (niet bijgeleverd) Indien service nodig is, kunt u het beste contact opne- De VPA CU boiler zelf is onderhoudsvrij. Het is echter men met uw toeleverancier.Hierbij kan het soms handig wel van groot belang dat een aantal keren per jaar de zijn als u het 14-cijferige serie nummer op kunt geven.
  • Page 16 Energielabel Naam leverancier NIBE Model leverancierh VPA 300/200-CU VPA 300/200-E Efficiëntieklasse Warmteverlies Volume VPA 300/200...
  • Page 17 VPA 300/200...
  • Page 18 VPA 300/200...
  • Page 19 VPA 300/200...
  • Page 20 Puh: 09-274 697 0 E-mail: info@nibe.fi www.nibe.fi NIBE Energy Systems France Sarl, Zone industrielle RD 28 , Rue du Pou du Ciel - 01600 Reyrieux Tél: 04 74 00 92 92 Fax: 04 74 00 42 00 E-mail: info@nibe.fr www.nibe.fr...
