Επίπεδα χειρισμού
Ο ορισμός των επιθυμητών τιμών των παραμέ-
τρων του ηλεκτρικού πίνακα χωρίζεται στις περι-
οχές μενού EASY και EXPERT.
Για γρήγορη εκκίνηση λειτουργίας με χρήση των
εργοστασιακών ρυθμίσεων αρκεί η ρύθμιση της
επιθυμητής τιμής 1 στο μενού EASY.
Αν θέλετε να αλλάξετε και άλλες παραμέτρους
καθώς και να διαβάσετε δεδομένα της συσκευής
θα χρησιμοποιήσετε την περιοχή μενού EXPERT.
Το επίπεδο μενού 7.0.0.0 προορίζεται μόνο για το
Τμήμα Εξυπηρέτησης Πελατών Wilo.
7 Εγκατάσταση και ηλεκτρική σύνδεση
Η εγκατάσταση και η ηλεκτρική σύνδεση επι-
τρέπεται να γίνεται μόνο από εξειδικευμένο
προσωπικό και σύμφωνα με τους ισχύοντες
τοπικούς κανονισμούς!
ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος σωματικών
βλαβών!
Πρέπει να τηρούνται οι ισχύοντες κανονισμοί
για την πρόληψη ατυχημάτων.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος ηλεκτροπληξίας!
Πρέπει να αποκλεισθούν οι κίνδυνοι που
προέρχονται από την ηλεκτρική ενέργεια.
Πρέπει να τηρούνται οι οδηγίες των τοπικών
ή γενικών κανονισμών [π.χ. IEC, VDE κ.λπ.],
καθώς και οι οδηγίες των κατά τόπους επιχει-
ρήσεων παραγωγής ενεργείας.
7.1 Εγκατάσταση
• Εγκατάσταση σε πλάκα έδρασης, FM (frame
mounted): Σε συμπαγείς εγκαταστάσεις αύξησης
πίεσης μπορεί να εγκατασταθεί ο ηλεκτρικός
πίνακας (ανάλογα με την κατασκευαστική σειρά
της εγκατάστασης) με 5 βίδες M10 πάνω στην
πλάκα έδρασης της συμπαγούς μονάδας.
• Επιδαπέδια συσκευή, BM (base mounted): Η επι-
δαπέδια συσκευή εγκαθίσταται ελεύθερη πάνω
σε επίπεδη επιφάνεια (με επαρκή μέγιστη
αντοχή). Στον στάνταρ τύπο υπάρχει μια βάση
στήριξης με ύψος 100 mm για τη σύνδεση καλω-
δίων. Κατόπιν ζήτησης διατίθενται και άλλες
βάσεις.
• Εγκατάσταση σε (κάθετο) υποστήριγμα στερέω-
σης, WM (wall mounted): Σε συμπαγείς εγκατα-
στάσεις αύξησης πίεσης μπορεί να εγκατασταθεί
ο ηλεκτρικός πίνακας (ανάλογα με την κατασκευ-
αστική σειρά της εγκατάστασης) με 4 βίδες M8
πάνω σε υποστήριγμα στερέωσης.
Οδηγίες εγκατάστασης και λειτουργίας Wilo-Control SC-Booster (SC, SC-FC, SCe)
7.2 Ηλεκτρική σύνδεση
ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος ηλεκτροπληξίας
Η ηλεκτρική σύνδεση πρέπει να εκτελείται από
ηλεκτρολόγο εξουσιοδοτημένο από την αρμό-
δια επιχείρηση παραγωγής ενέργειας και σύμ-
φωνα με τους ισχύοντες τοπικούς κανονισμούς
(π.χ. VDE στη Γερμανία).
ΕΙΔΟΠΟΙΗΣΗ:
Όλες οι γραμμές πρέπει να συνδεθούν και να
στερεωθούν στον ηλεκτρικό πίνακα χωρίς κατα-
πονήσεις με στυπιοθλίπτες καλωδίων (τρόπος
τοποθέτησης FM και WM) ή με ελάσματα σύνδε-
σης καλωδίων (τρόπο τοποθέτησης BM).

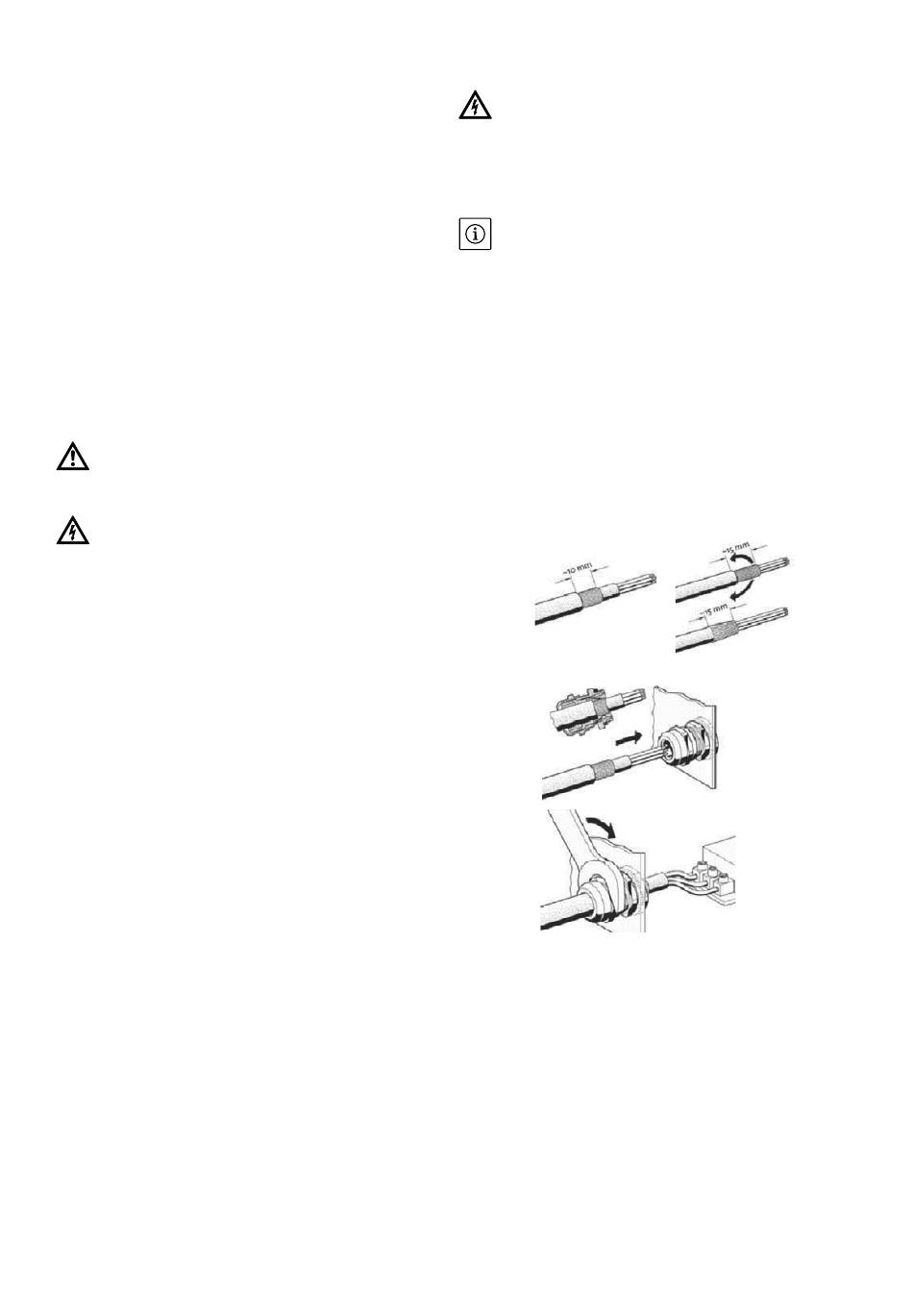

7.2.1 Τοποθέτηση θωράκισης καλωδίου
Τοποθέτηση θωράκισης καλωδίου στους στυπι-
οθλίπτες καλωδίου ηλεκτρομαγνητικής συμβα-
τότητας
Εφόσον η εκάστοτε σύνδεση (βλέπε 7.2.3 και
7.2.4) απαιτεί χρήση στυπιοθλιπτών καλωδίων
ηλεκτρομαγνητικής συμβατότητας, πρέπει να
τοποθετήσετε τη θωράκιση καλωδίου σύμφωνα
με τα ακόλουθα βήματα.
(1)
(2)
(3)
Ελληνικά
ή
35
