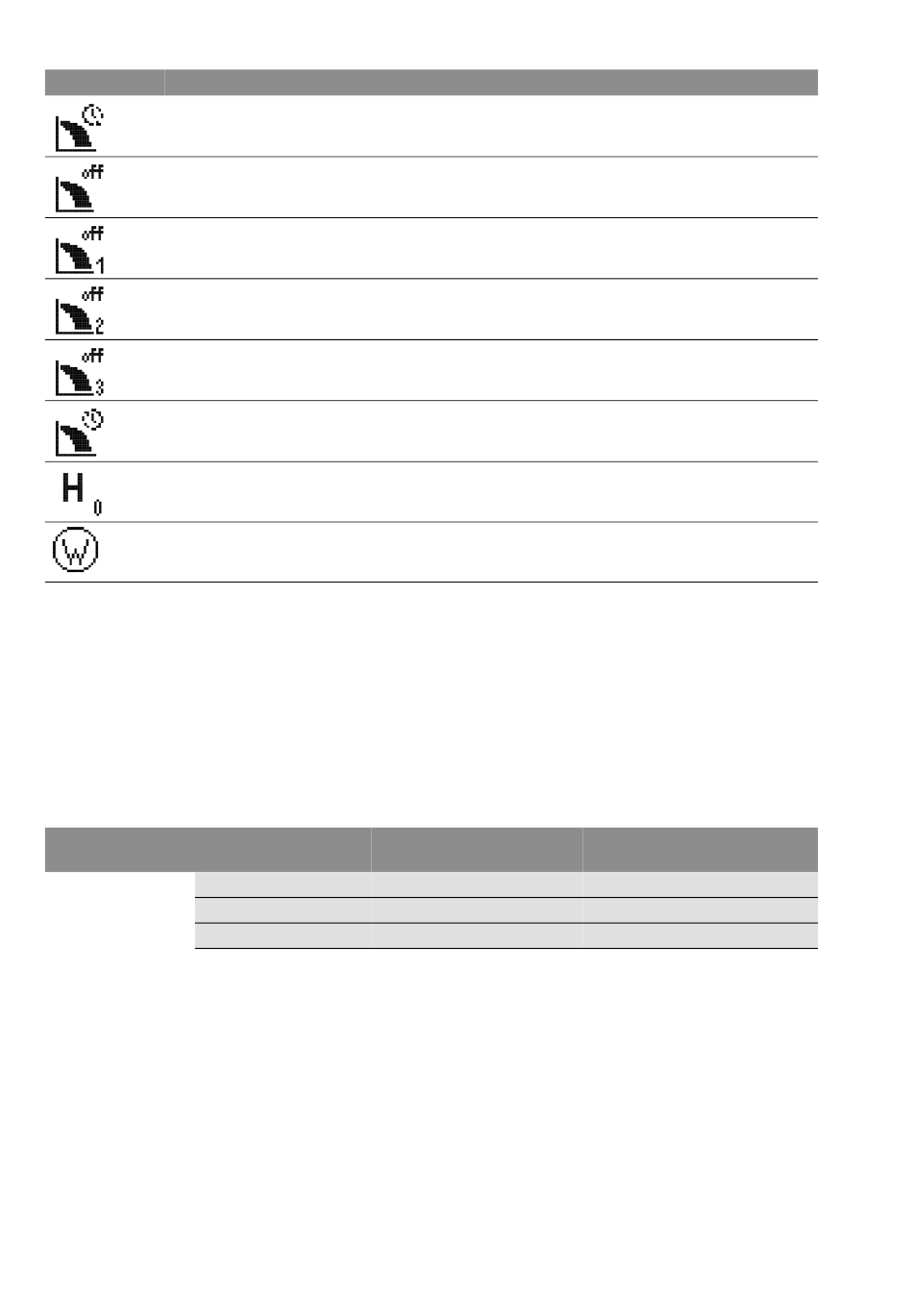

Simbolo Funzione/descrizione
Pompa di punta: Tempo di ritardo per inserimento
Pompa di punta: Soglia di disinserimento
Pompa di punta 1: Soglia di disinserimento
Pompa di punta 2: Soglia di disinserimento
Pompa di punta 3: Soglia di disinserimento
Pompa di punta: Tempo di ritardo per spegnimento
Valore di consegna a portata zero
Potenza assorbita delle pompe;
Consumo di energia delle pompe

13.2 Panoramica impedenze di sistema

La normativa EN / IEC 61000-3-11 (vedi tabella
seguente) prevede apparecchio di comando e
pompa con potenza di ... KW (colonna 1) per il fun-
zionamento ad una rete di alimentazione elettrica
con un'impedenza di sistema Z
mento domestico di max. ... Ohm (colonna 2)
per un numero massimo di ... commutazioni
(colonna 3).
Se l'impedenza di rete e il numero di commuta-
zioni all'ora superano i valori indicati in tabella,
Potenza [kW]
(colonna 1)
3~400 V 2,2
a 2 poli 2,2
Avviamento diretto 2,2
Istruzioni di montaggio, uso e manutenzione Wilo-Control SC-Booster (SC, SC-FC, SCe)
dell'allaccia-
max
Impedenza di sistema [Ω]
(colonna 2)
0,257
0,212
0,186
l'apparecchio di comando con la pompa può pro-
vocare cali transitori di tensione e fluttuazioni
della tensione, cosiddetti "flicker", a causa delle
sfavorevoli condizioni della rete.
Non si esclude, pertanto, che debbano essere
prese delle misure al fine di consentire un corretto
azionamento dell'apparecchio di comando con
pompa su questo collegamento. Tutte le informa-
zioni necessarie sono disponibili presso l'azienda
elettrica locale e il produttore.
Commutazioni all'ora
(colonna 3)
12
18
24
Italiano
Disponibilità
tutti
tutti
SC, SC-FC
SC, SC-FC
SC, SC-FC
Tutti
SCe NWB
(p-v)
SCe NWB
47
