Toimintatasot
Säätölaitteen parametrien asetukset on jaettu
valikkoalueille EASY ja EXPERT.
Jotta käyttöönotto on nopeaa, käytetään tehtaan
asetuksia, ja vain asetusarvo 1 on annettava
EASY-tasolla.
Jos muita parametreja halutaan muuttaa tai lait-
teen tietoja lukea, on tätä varten varattu EXPERT-
alue.
Valikkotaso 7.0.0.0 on varattu Wilo-asiakaspalve-
lulle.
7 Asennus ja sähköliitäntä
Asennus ja sähköliitäntä on suoritettava paikal-
listen määräysten mukaisesti ja vain ammatti-
henkilökunnan toimesta!
VAROITUS! Henkilövahinkojen vaara!
Olemassa olevia tapaturmantorjuntamääräyksiä
on noudatettava.
VAROITUS! Sähköiskun vaara!
Sähköenergian aiheuttamat vaaratilanteet on
estettävä.
Paikallisia tai yleisiä määräyksiä sekä paikallis-
ten sähköyhtiöiden määräyksiä on noudatet-
tava.
7.1 Asennus
• Asennus perusrunkoon, FM (frame mounted):
kompaktien paineenkorotusasemien yhteydessä
säätölaite (järjestelmän mallisarjasta riippuen)
voidaan asentaa kompaktin laitteiston perusrun-
koon viidellä ruuvilla M10.
• Vapaasti seisova laite, BM (base mounted): pys-
tylaite asetetaan ilman tukia tasaiselle pinnalle
(joka on riittävän kantava). Yleensä käytössä on
asennusjalusta, jonka korkeus on 100 mm kaape-
liläpivientiä varten. Muut jalustat ovat mahdollisia
pyynnöstä.
• Asennus (pystysuuntaiseen) kannattimeen, WM
(wall mounted): kompaktien paineenkorotusase-
mien yhteydessä säätölaite (järjestelmän mallisar-
jasta riippuen) voidaan asentaa kannattimeen
neljällä ruuvilla M8.
Asennus- ja käyttöohje Wilo-Control SC-Booster (SC, SC-FC, SCe)
7.2 Sähköasennus
VAROITUS! Sähköiskun vaara
Sähköliitännän saa suorittaa vain paikallisen
sähköyhtiön hyväksymä sähköasentaja paikal-
listen sähkömääräysten [esim. Saksassa VDE-
määräykset] mukaisesti.
HUOMAUTUS:
Kaikki liitettävät putket on vietävä säätölaittee-
seen kaapeliläpivientien (asennustapa FM ja WM)
tai kaapeliläpivientilevyjen (asennustapa BM)
kautta ja kiinnitettävä siten, että niihin ei kohdistu
vetoa.

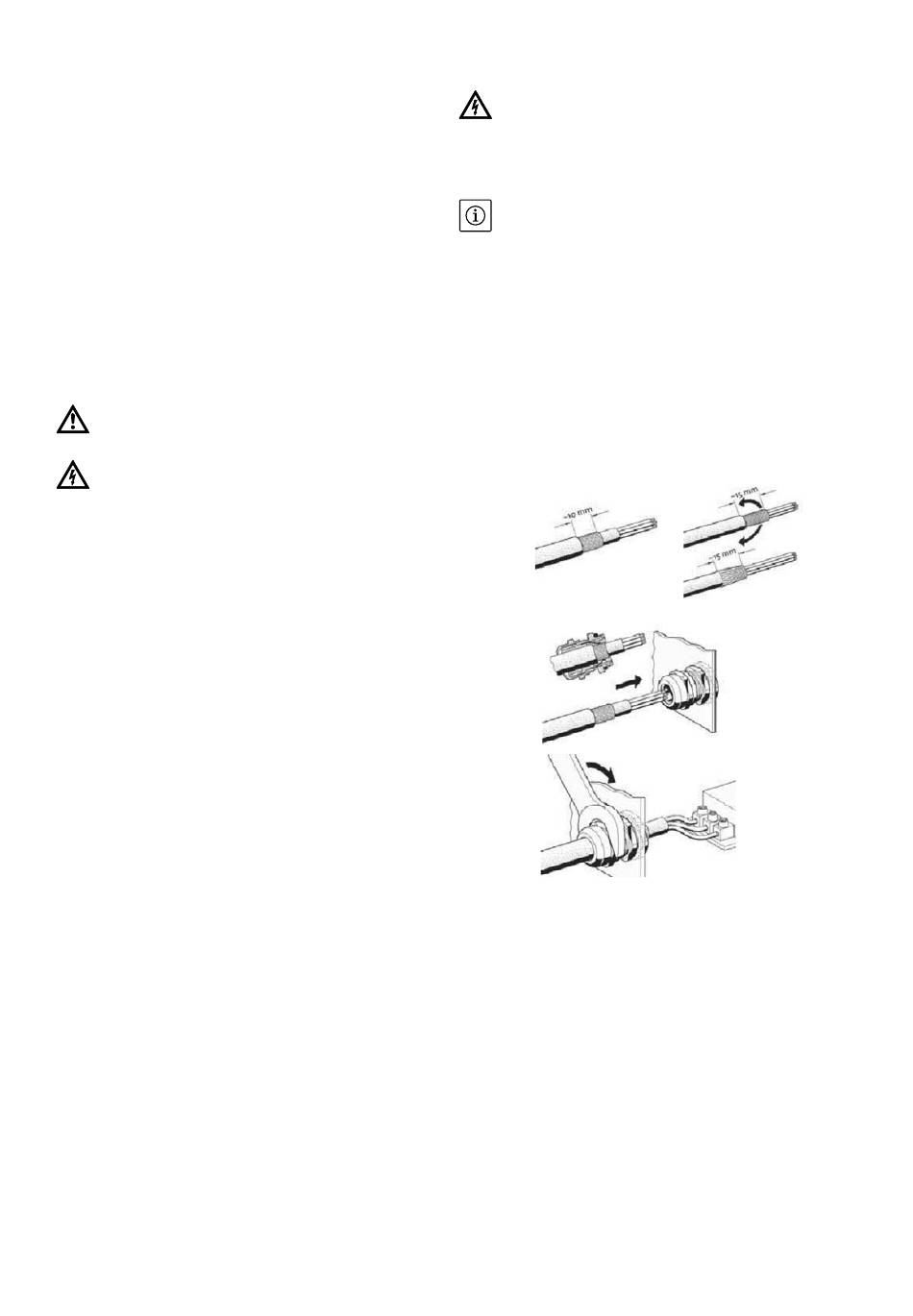

7.2.1 Kaapelisuojusten asentaminen
Kaapelisuojusten asentaminen EMC-
kaapeliläpivienteihin
Jos kyseessä oleva liitäntä (katso 7.2.3 ja 7.2.4)
vaatii EMC-kaapeliläpivientien käyttöä, kaapeli-
suojus on asennettava seuraavien ohjeiden
mukaisesti.
(1)
(2)
(3)
Suomi
tai
