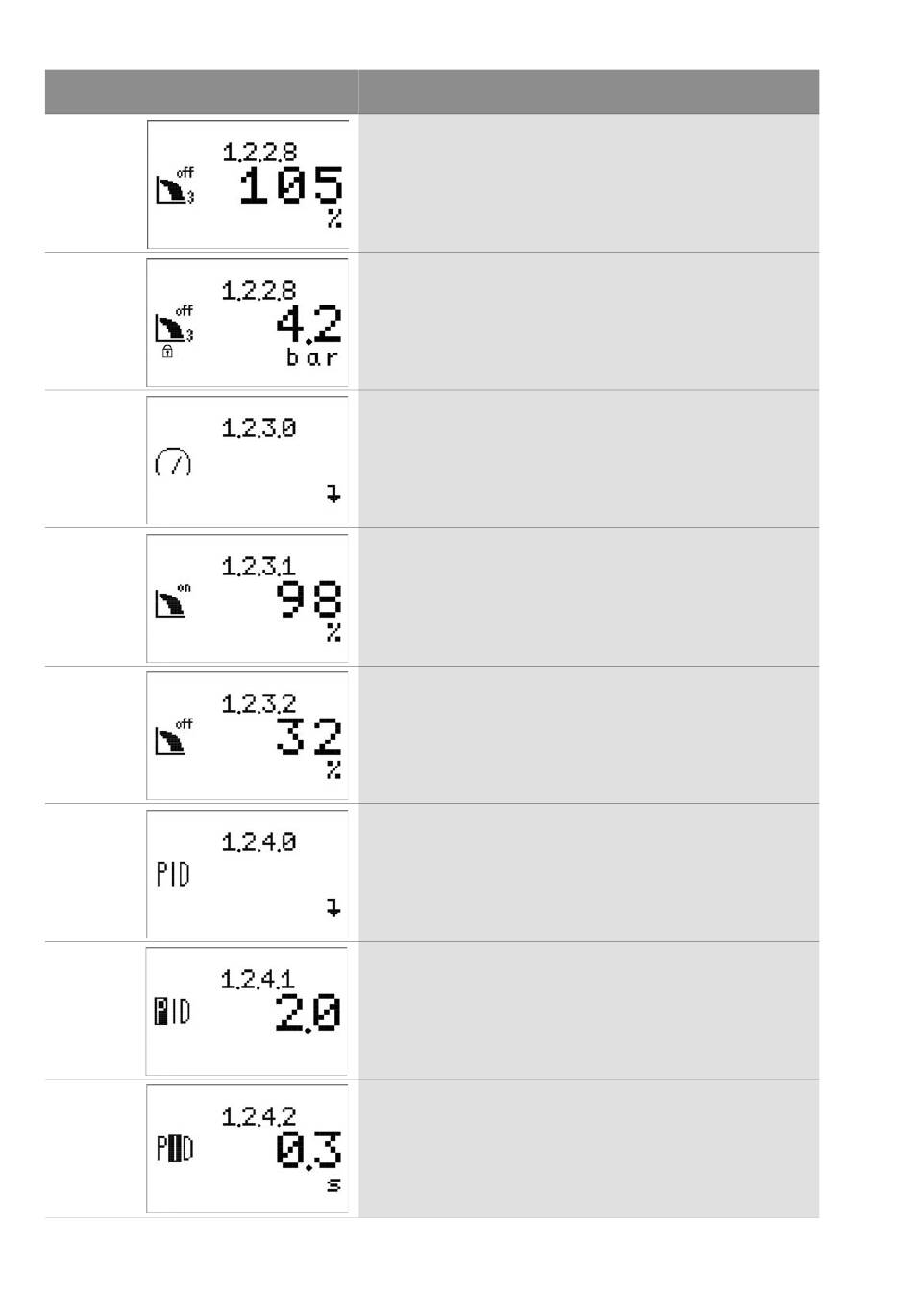

Voimassaolo Näyttö
SC
SC...FC
SC
SC...FC
SCe (p-c)
SC...FC
SCe (p-c)
SC...FC
SCe (p-c)
SC...FC
SCe
SC...FC
SCe
SC...FC
SCe
SC...FC
Asennus- ja käyttöohje Wilo-Control SC-Booster (SC, SC-FC, SCe)
Kuvaus
Kynnysarvo kolmannen huippukuormapumpun pois
päältä kytkemiseksi suhteessa aktiiviseen
asetusarvoon
Absoluuttinen kynnysarvo kolmannen
huippukuormapumpun pois päältä kytkemiseksi.
Tämä arvo lasketaan automaattisesti suhteellisesta
kynnysarvosta ja ajankohtaisesta asetusarvosta.
Kierroslukukynnykset pumppujen aktivointia ja
deaktivointia varten
Huippukuormapumpun (-pumppujen)
käynnistyskynnys peruskuormituspumpun
kierrosluvun perusteella
Huippukuormapumpun (-pumppujen)
sammutuskynnys peruskuormituspumpun
kierrosluvun perusteella
PID-säätimen parametrivalikko
Suhteellisuuskerroin
Kokonaiskerroin
Suomi
Parametrialue
Tehdasasetus
100 ... 105 ... 125
78 ... 98 ... f
-2
max
SCe:
f
+2 ... 32 ... 75
min
SC...FC:
f
+2 ... 42 ... 72
min
0,1 ... 2,0 ... 100,0
0,0 ... 0,3 ... 300,0
19
