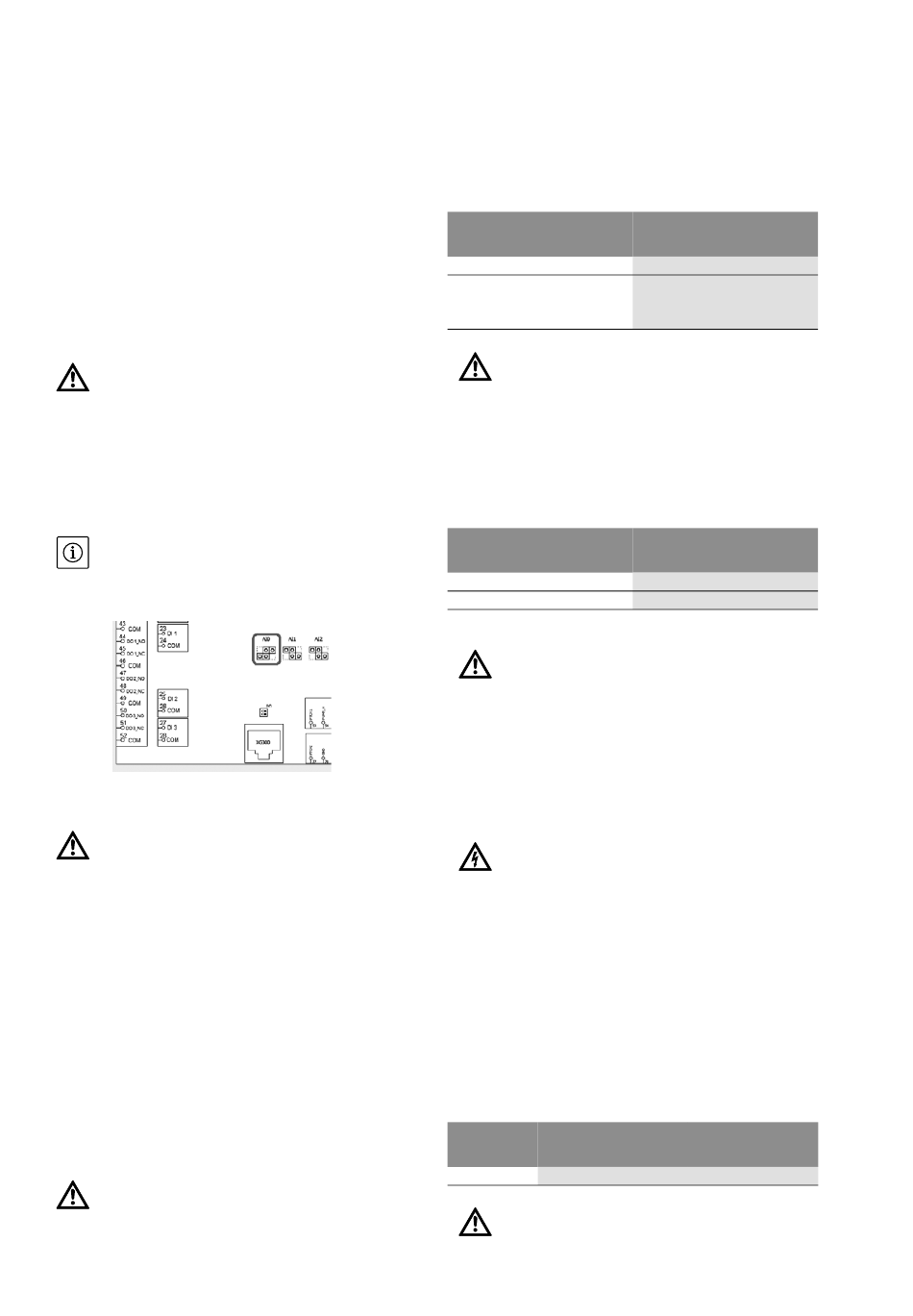

Conexión de bus para el control de la bomba
(solo ejecución "SCe NWB")
El cable de conexión de bus de las bombas
puede conectarse a los abrazaderos conforme al
esquema eléctrico. Utilice un cable CAN apanta-
llado (impedancia propia: 120 Ohm); coloque el
apantallado a ambos lados (utilice prensaestopas
con compatibilidad electromagnética en el cuadro).
Los diferentes convertidores de frecuencia de las
bombas se conectan en paralelo al cable de bus
según el esquema eléctrico. Para evitar las
reflexiones de señal se debe colocar una resisten-
cia de terminación en cada extremo del cable.
Puede consultar los ajustes necesarios para ello en
el esquema eléctrico (para el cuadro SCe) o en las
instrucciones de instalación y funcionamiento de
las bombas (para el convertidor de frecuencia).
No aplique tensión externa a los abrazaderos.
7.2.4 Transmisor de presión (sensores, presión previa
y presión de salida)
Conecte el sensor a los abrazaderos conforme al
esquema eléctrico.
• Emplee un cable apantallado y coloque un apanta-
llamiento unilateral en el cuadro. Utilice prensaesto-
pas con compatibilidad electromagnética (FM/WM)
o abrazaderas para el apantallamiento (BM).
AVISO:
• Es posible utilizar un sensor de presión de salida
con señal de tensión (0/2 – 10 V).
En este caso se debe seleccionar el siguiente
ajuste de jumper en la tarjeta base:
y se debe realizar el correspondiente ajuste en el
menú 5.2.2.0.
No aplique tensión externa a los abrazaderos.
7.2.5 Entrada analógica para regulación a distancia
del valor de consigna (excepto "SCe NWB")
A través de los abrazaderos correspondientes
conforme al esquema eléctrico se puede efectuar
una regulación a distancia del valor de consigna
por medio de una señal analógica (4...20 mA).
Emplee un cable apantallado y coloque un apanta-
llamiento unilateral en el cuadro. Utilice prensaes-
topas con compatibilidad electromagnética
(FM/WM) o abrazaderas para el apantallamiento
(BM).
7.2.6 Conmutación del valor de consigna
A través de los abrazaderos correspondientes
conforme al esquema eléctrico se puede lograr
una conmutación del valor de consigna 1 al valor
de consigna 2 por medio de un contacto libre de
tensión (contacto normalmente abierto).
No aplique tensión externa a los abrazaderos.
Instrucciones de instalación y funcionamiento Wilo-Control SC-Booster (SC, SC-FC, SCe)
7.2.7 Conexión/desconexión externa
A través de los abrazaderos correspondientes
conforme al esquema eléctrico puede conectarse
una conexión/desconexión remota por medio de
un contacto libre de tensión (contacto normal-
mente cerrado) tras retirarse el puente (premon-
tado de fábrica).
Conexión/desconexión
externa
Contacto cerrado:
Contacto abierto:
No aplique tensión externa a los abrazaderos.
7.2.8 Protección contra marcha en seco
A través de los abrazaderos correspondientes
(conforme al esquema eléctrico) puede conec-
tarse una función de protección contra marcha en
seco por medio de un contacto libre de tensión
(contacto normalmente cerrado) tras retirarse el
puente (premontado de fábrica).
Protección contra marcha
en seco
Contacto cerrado:
Contacto abierto:
No aplique tensión externa a los abrazaderos.
7.2.9 Indicación general de funcionamiento y de
avería (SBM/SSM)
A través de los abrazaderos correspondientes
según el esquema eléctrico hay disponibles con-
tactos libres de tensión (contactos de conmuta-
ción) para mensajes externos.
Contactos libres de tensión, carga de contacto máx.
250 V ~/1 A, carga de contacto mín. 12 V/10 mA
¡ADVERTENCIA! Peligro de electrocución.
Con el interruptor principal desconectado tam-
bién existe riesgo de lesiones mortales por la
posible persistencia de tensión en estos abraza-
deros.
7.2.10 Indicación del valor real de presión de salida
A través de los abrazaderos correspondientes
conforme al esquema eléctrico hay disponible una
señal de 0...10 V para la opción de medición/indi-
cación externa del valor real actual de la presión
de salida. En este caso 0...10 V corresponden a la
señal del sensor de presión de 0 al valor final del
sensor de presión; p. ej.
Sensor Rango de presión
de indicación
16 bar 0... 16 bar
No aplique tensión externa a los abrazaderos.
Español
Modo automático ON
Modo automático OFF,
mensaje mediante un
símbolo en la pantalla
No hay falta de agua
Falta de agua
Tensión/presión
1 V = 1,6 bar
