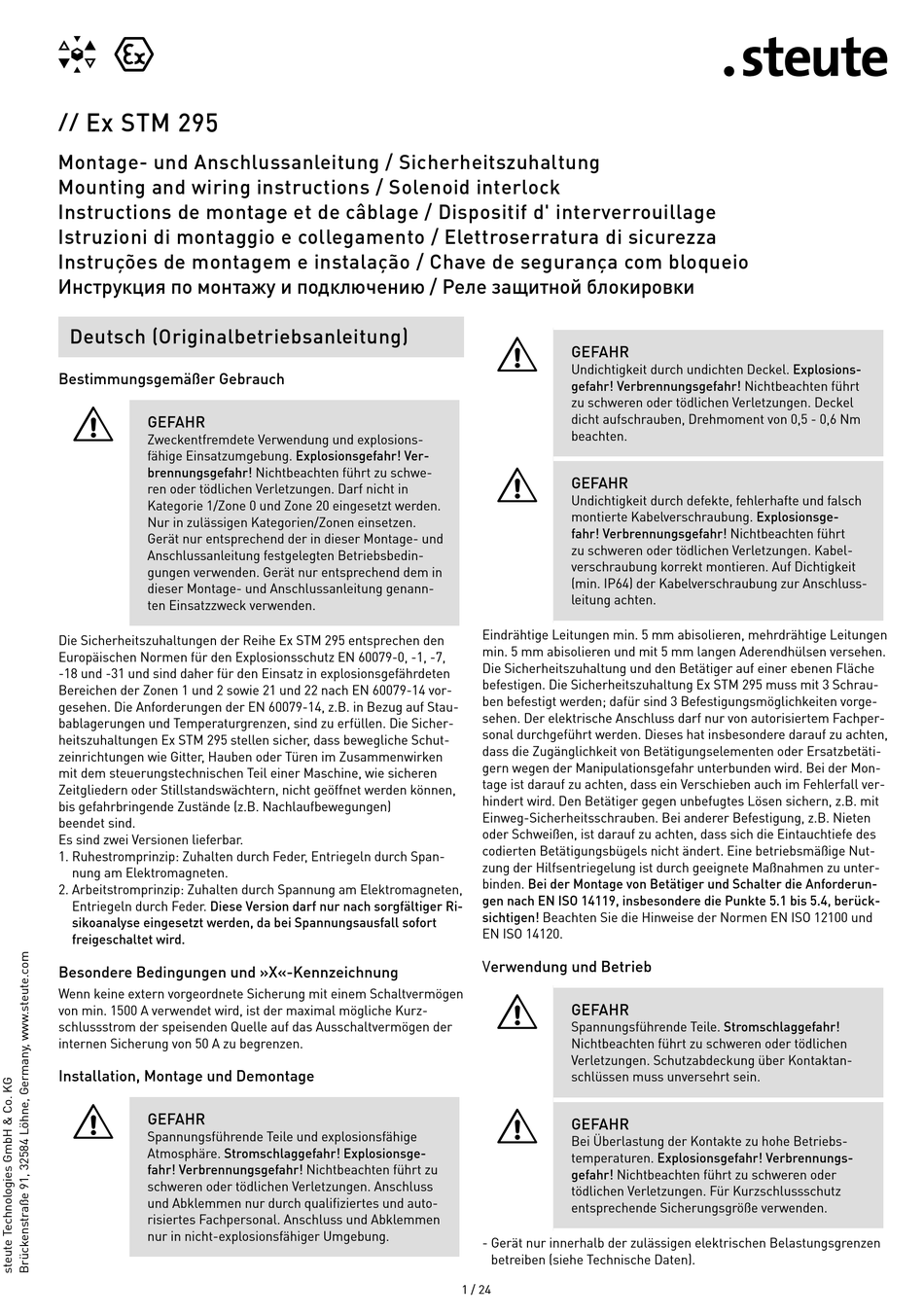

steute Ex STM 295 Mounting And Wiring Instructions

Ex STM 295
//
Montage- und Anschlussanleitung / Sicherheitszuhaltung
Mounting and wiring instructions / Solenoid interlock
Instructions de montage et de câblage / Dispositif d' interverrouillage
Istruzioni di montaggio e collegamento / Elettroserratura di sicurezza
Instruções de montagem e instalação / Chave de segurança com bloqueio
Инструкция по монтажу и подключению / Реле защитной блокировки
Deutsch (Originalbetriebsanleitung)
Bestimmungsgemäßer Gebrauch
=
GEFAHR
Zweckentfremdete Verwendung und explosions-
fähige Einsatzumgebung. Explosionsgefahr! Ver-
brennungsgefahr! Nichtbeachten führt zu schwe-
ren oder tödlichen Verletzungen. Darf nicht in
Kategorie 1/Zone 0 und Zone 20 eingesetzt werden.
Nur in zulässigen Kategorien/Zonen einsetzen.
Gerät nur entsprechend der in dieser Montage- und
Anschlussanleitung festgelegten Betriebsbedin-
gungen verwenden. Gerät nur entsprechend dem in
dieser Montage- und Anschlussanleitung genann-
ten Einsatzzweck verwenden.
Die Sicherheitszuhaltungen der Reihe Ex STM 295 entsprechen den
Europäischen Normen für den Explosionsschutz EN 60079-0, -1, -7,
-18 und -31 und sind daher für den Einsatz in explosionsgefährdeten
Bereichen der Zonen 1 und 2 sowie 21 und 22 nach EN 60079-14 vor-
gesehen. Die Anforderungen der EN 60079-14, z.B. in Bezug auf Stau-
bablagerungen und Temperaturgrenzen, sind zu erfüllen. Die Sicher-
heitszuhaltungen Ex STM 295 stellen sicher, dass bewegliche Schut-
zeinrichtungen wie Gitter, Hauben oder Türen im Zusammenwirken
mit dem steuerungstechnischen Teil einer Maschine, wie sicheren
Zeitgliedern oder Stillstandswächtern, nicht geöffnet werden können,
bis gefahrbringende Zustände (z.B. Nachlaufbewegungen)
beendet sind.
Es sind zwei Versionen lieferbar.
1. Ruhestromprinzip: Zuhalten durch Feder, Entriegeln durch Span-
nung am Elektromagneten.
2. Arbeitstromprinzip: Zuhalten durch Spannung am Elektromagneten,
Entriegeln durch Feder. Diese Version darf nur nach sorgfältiger Ri-
sikoanalyse eingesetzt werden, da bei Spannungsausfall sofort
freigeschaltet wird.
Besondere Bedingungen und »X«-Kennzeichnung
Wenn keine extern vorgeordnete Sicherung mit einem Schaltvermögen
von min. 1500 A verwendet wird, ist der maximal mögliche Kurz-
schlussstrom der speisenden Quelle auf das Ausschaltvermögen der
internen Sicherung von 50 A zu begrenzen.
Installation, Montage und Demontage
=
GEFAHR
Spannungsführende Teile und explosionsfähige
Atmosphäre. Stromschlaggefahr! Explosionsge-
fahr! Verbrennungsgefahr! Nichtbeachten führt zu
schweren oder tödlichen Verletzungen. Anschluss
und Abklemmen nur durch qualifiziertes und auto-
risiertes Fachpersonal. Anschluss und Abklemmen
nur in nicht-explosionsfähiger Umgebung.
=
GEFAHR
Undichtigkeit durch undichten Deckel. Explosions-
gefahr! Verbrennungsgefahr! Nichtbeachten führt
zu schweren oder tödlichen Verletzungen. Deckel
dicht aufschrauben, Drehmoment von 0,5 - 0,6 Nm
beachten.
=
GEFAHR
Undichtigkeit durch defekte, fehlerhafte und falsch
montierte Kabelverschraubung. Explosionsge-
fahr! Verbrennungsgefahr! Nichtbeachten führt
zu schweren oder tödlichen Verletzungen. Kabel-
verschraubung korrekt montieren. Auf Dichtigkeit
(min. IP64) der Kabelverschraubung zur Anschluss-
leitung achten.
Eindrähtige Leitungen min. 5 mm abisolieren, mehrdrähtige Leitungen
min. 5 mm abisolieren und mit 5 mm langen Aderendhülsen versehen.
Die Sicherheitszuhaltung und den Betätiger auf einer ebenen Fläche
befestigen. Die Sicherheitszuhaltung Ex STM 295 muss mit 3 Schrau-
ben befestigt werden; dafür sind 3 Befestigungsmöglichkeiten vorge-
sehen. Der elektrische Anschluss darf nur von autorisiertem Fachper-
sonal durchgeführt werden. Dieses hat insbesondere darauf zu achten,
dass die Zugänglichkeit von Betätigungselementen oder Ersatzbetäti-
gern wegen der Manipulationsgefahr unterbunden wird. Bei der Mon-
tage ist darauf zu achten, dass ein Verschieben auch im Fehlerfall ver-
hindert wird. Den Betätiger gegen unbefugtes Lösen sichern, z.B. mit
Einweg-Sicherheitsschrauben. Bei anderer Befestigung, z.B. Nieten
oder Schweißen, ist darauf zu achten, dass sich die Eintauchtiefe des
codierten Betätigungsbügels nicht ändert. Eine betriebsmäßige Nut-
zung der Hilfsentriegelung ist durch geeignete Maßnahmen zu unter-
binden. Bei der Montage von Betätiger und Schalter die Anforderun-
gen nach EN ISO 14119, insbesondere die Punkte 5.1 bis 5.4, berück-
sichtigen! Beachten Sie die Hinweise der Normen EN ISO 12100 und
EN ISO 14120.
Verwendung und Betrieb
=
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Nichtbeachten führt zu schweren oder tödlichen
Verletzungen. Schutzabdeckung über Kontaktan-
schlüssen muss unversehrt sein.
=
GEFAHR
Bei Überlastung der Kontakte zu hohe Betriebs-
temperaturen. Explosionsgefahr! Verbrennungs-
gefahr! Nichtbeachten führt zu schweren oder
tödlichen Verletzungen. Für Kurzschlussschutz
entsprechende Sicherungsgröße verwenden.
- Gerät nur innerhalb der zulässigen elektrischen Belastungsgrenzen
betreiben (siehe Technische Daten).
1 / 24
