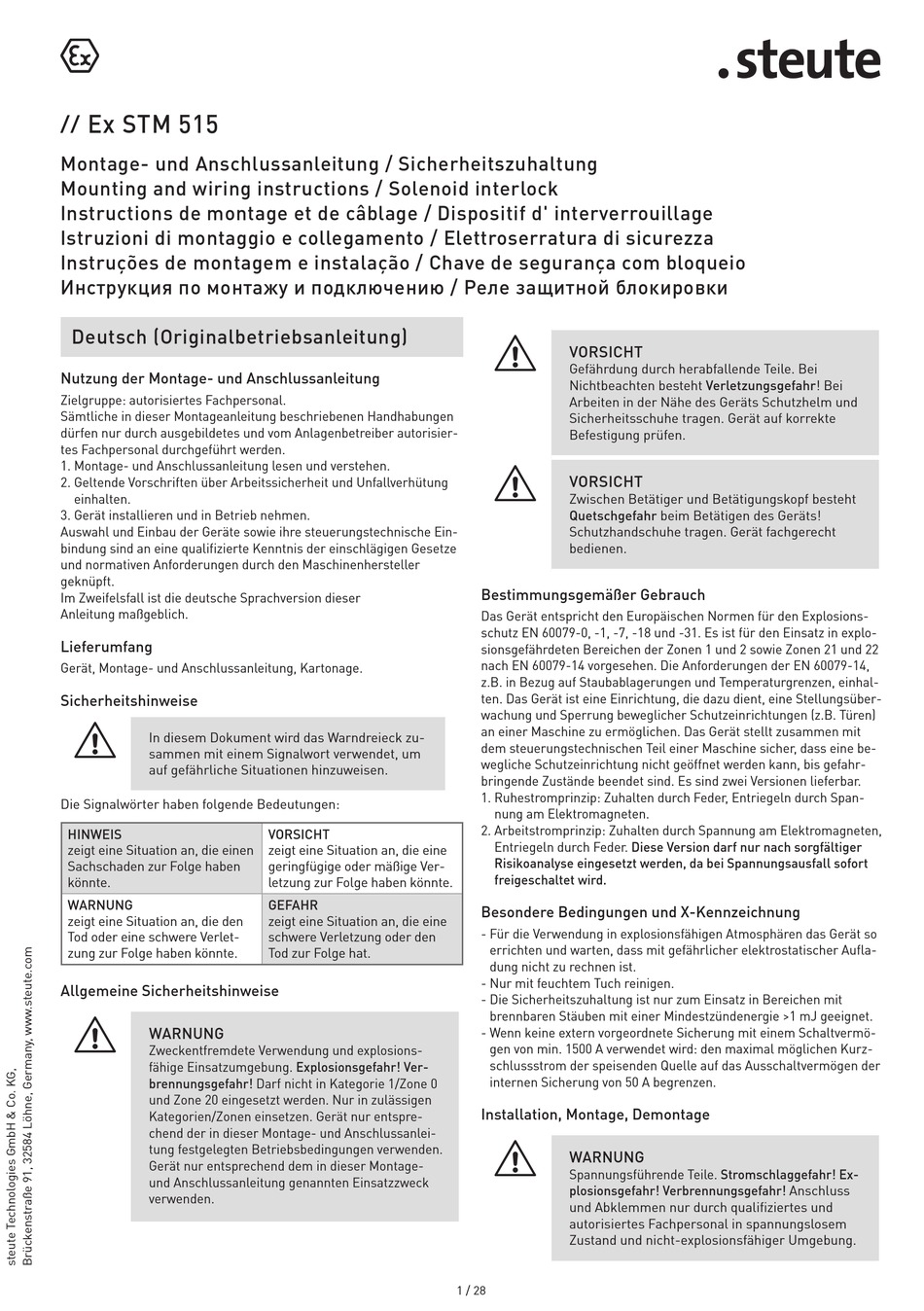

steute EX STM 515 Mounting And Wiring Instructions

Ex STM 515
//
Montage- und Anschlussanleitung / Sicherheitszuhaltung
Mounting and wiring instructions / Solenoid interlock
Instructions de montage et de câblage / Dispositif d' interverrouillage
Istruzioni di montaggio e collegamento / Elettroserratura di sicurezza
Instruções de montagem e instalação / Chave de segurança com bloqueio
Инструкция по монтажу и подключению / Реле защитной блокировки
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Zielgruppe: autorisiertes Fachpersonal.
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den Maschinenhersteller
geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Lieferumfang
Gerät, Montage- und Anschlussanleitung, Kartonage.
Sicherheitshinweise
=
In diesem Dokument wird das Warndreieck zu-
sammen mit einem Signalwort verwendet, um
auf gefährliche Situationen hinzuweisen.
Die Signalwörter haben folgende Bedeutungen:
HINWEIS
zeigt eine Situation an, die einen
Sachschaden zur Folge haben
könnte.
WARNUNG
zeigt eine Situation an, die den
Tod oder eine schwere Verlet-
zung zur Folge haben könnte.
Allgemeine Sicherheitshinweise
=
WARNUNG
Zweckentfremdete Verwendung und explosions-
fähige Einsatzumgebung. Explosionsgefahr! Ver-
brennungsgefahr! Darf nicht in Kategorie 1/Zone 0
und Zone 20 eingesetzt werden. Nur in zulässigen
Kategorien/Zonen einsetzen. Gerät nur entspre-
chend der in dieser Montage- und Anschlussanlei-
tung festgelegten Betriebsbedingungen verwenden.
Gerät nur entsprechend dem in dieser Montage-
und Anschlussanleitung genannten Einsatzzweck
verwenden.
VORSICHT
zeigt eine Situation an, die eine
geringfügige oder mäßige Ver-
letzung zur Folge haben könnte.
GEFAHR
zeigt eine Situation an, die eine
schwere Verletzung oder den
Tod zur Folge hat.
=
VORSICHT
Gefährdung durch herabfallende Teile. Bei
Nichtbeachten besteht Verletzungsgefahr! Bei
Arbeiten in der Nähe des Geräts Schutzhelm und
Sicherheitsschuhe tragen. Gerät auf korrekte
Befestigung prüfen.
=
VORSICHT
Zwischen Betätiger und Betätigungskopf besteht
Quetschgefahr beim Betätigen des Geräts!
Schutzhandschuhe tragen. Gerät fachgerecht
bedienen.
Bestimmungsgemäßer Gebrauch
Das Gerät entspricht den Europäischen Normen für den Explosions-
schutz EN 60079-0, -1, -7, -18 und -31. Es ist für den Einsatz in explo-
sionsgefährdeten Bereichen der Zonen 1 und 2 sowie Zonen 21 und 22
nach EN 60079-14 vorgesehen. Die Anforderungen der EN 60079-14,
z.B. in Bezug auf Staubablagerungen und Temperaturgrenzen, einhal-
ten. Das Gerät ist eine Einrichtung, die dazu dient, eine Stellungsüber-
wachung und Sperrung beweglicher Schutzeinrichtungen (z.B. Türen)
an einer Maschine zu ermöglichen. Das Gerät stellt zusammen mit
dem steuerungstechnischen Teil einer Maschine sicher, dass eine be-
wegliche Schutzeinrichtung nicht geöffnet werden kann, bis gefahr-
bringende Zustände beendet sind. Es sind zwei Versionen lieferbar.
1. Ruhestromprinzip: Zuhalten durch Feder, Entriegeln durch Span-
nung am Elektromagneten.
2. Arbeitstromprinzip: Zuhalten durch Spannung am Elektromagneten,
Entriegeln durch Feder. Diese Version darf nur nach sorgfältiger
Risikoanalyse eingesetzt werden, da bei Spannungsausfall sofort
freigeschaltet wird.
Besondere Bedingungen und X-Kennzeichnung
- Für die Verwendung in explosionsfähigen Atmosphären das Gerät so
errichten und warten, dass mit gefährlicher elektrostatischer Aufla-
dung nicht zu rechnen ist.
- Nur mit feuchtem Tuch reinigen.
- Die Sicherheitszuhaltung ist nur zum Einsatz in Bereichen mit
brennbaren Stäuben mit einer Mindestzündenergie >1 mJ geeignet.
- Wenn keine extern vorgeordnete Sicherung mit einem Schaltvermö-
gen von min. 1500 A verwendet wird: den maximal möglichen Kurz-
schlussstrom der speisenden Quelle auf das Ausschaltvermögen der
internen Sicherung von 50 A begrenzen.
Installation, Montage, Demontage
=
WARNUNG
Spannungsführende Teile. Stromschlaggefahr! Ex-
plosionsgefahr! Verbrennungsgefahr! Anschluss
und Abklemmen nur durch qualifiziertes und
autorisiertes Fachpersonal in spannungslosem
Zustand und nicht-explosionsfähiger Umgebung.
