Festo VPPM-6TA-L Series Assembly Instructions

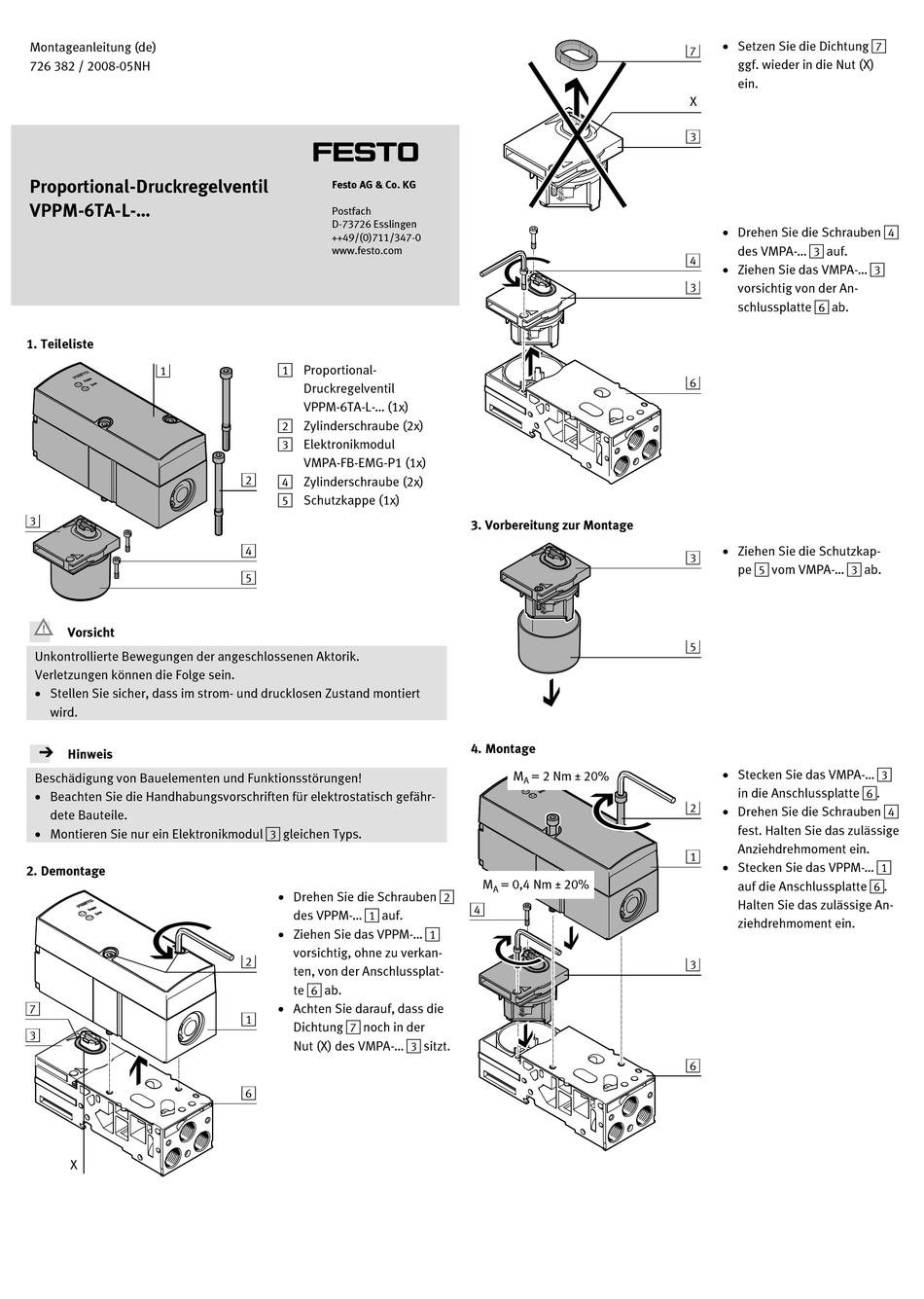

Montageanleitung (de)
726 382 / 2008-05NH

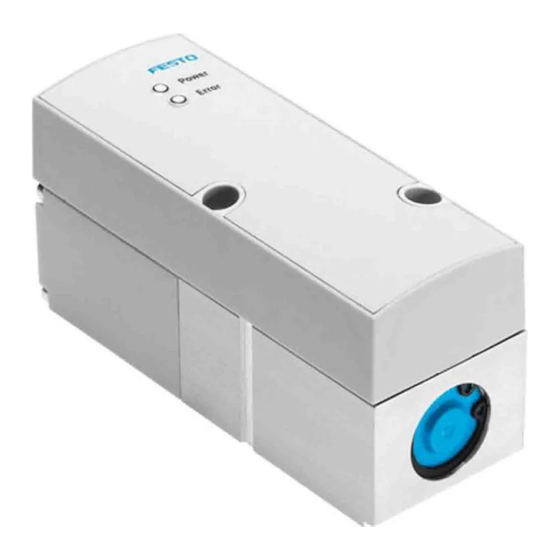

Proportional-Druckregelventil
VPPM-6TA-L-...
1. Teileliste
1
3
12701d_1
Vorsicht
Unkontrollierte Bewegungen der angeschlossenen Aktorik.
Verletzungen können die Folge sein.
• Stellen Sie sicher, dass im strom- und drucklosen Zustand montiert
wird.
Hinweis
Beschädigung von Bauelementen und Funktionsstörungen!
• Beachten Sie die Handhabungsvorschriften für elektrostatisch gefähr-
dete Bauteile.
• Montieren Sie nur ein Elektronikmodul 3 gleichen Typs.
2. Demontage
7
3
X
12701d_2
†‡
Festo AG & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1 Proportional-
Druckregelventil
VPPM-6TA-L-... (1x)
2 Zylinderschraube (2x)
3 Elektronikmodul
VMPA-FB-EMG-P1 (1x)
2
4 Zylinderschraube (2x)
5 Schutzkappe (1x)
4
5
• Drehen Sie die Schrauben 2
des VPPM-... 1 auf.
• Ziehen Sie das VPPM-... 1
vorsichtig, ohne zu verkan-
2
ten, von der Anschlussplat-
te 6 ab.
• Achten Sie darauf, dass die
1
Dichtung 7 noch in der
Nut (X) des VMPA-... 3 sitzt.
6
12701d_3K
12701d_4
3. Vorbereitung zur Montage
12701d_5
4. Montage
= 2 Nm _ 20%
M
A
= 0,4 Nm _ 20%
M
A
4
12701d_6
• Setzen Sie die Dichtung 7
7
ggf. wieder in die Nut (X)
ein.
X
3
• Drehen Sie die Schrauben 4
des VMPA-... 3 auf.
4
• Ziehen Sie das VMPA-... 3
3
vorsichtig von der An-
schlussplatte 6 ab.
6
• Ziehen Sie die Schutzkap-
3
pe 5 vom VMPA-... 3 ab.
5
• Stecken Sie das VMPA-... 3
in die Anschlussplatte 6.
2
• Drehen Sie die Schrauben 4
fest. Halten Sie das zulässige
Anziehdrehmoment ein.
1
• Stecken Sie das VPPM-... 1
auf die Anschlussplatte 6.
Halten Sie das zulässige An-
ziehdrehmoment ein.
3
6
