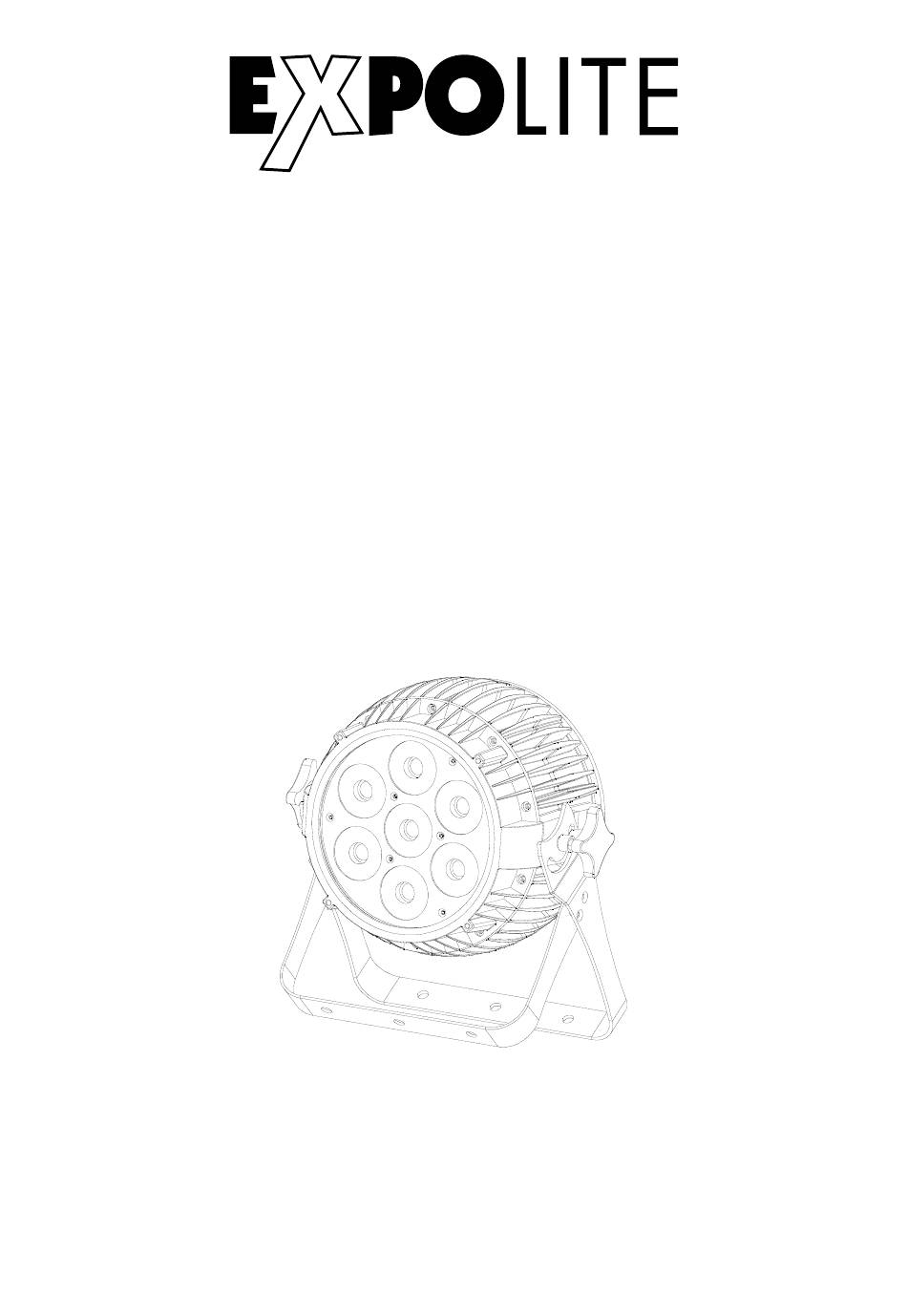

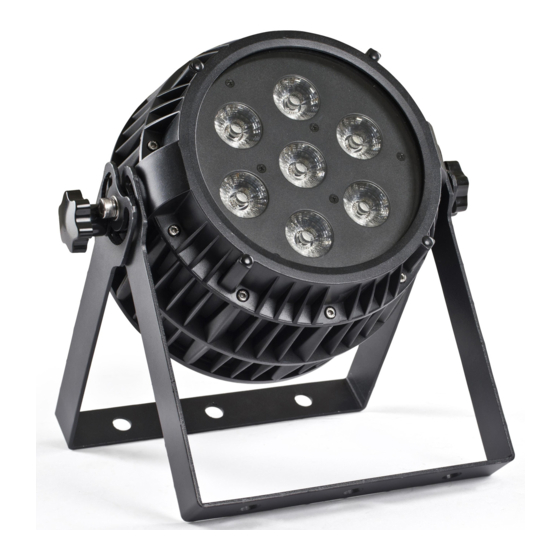

- Page 1 TourPar Akku Bedienungsanleitung User Manual Art.Nr.: led51000 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-51-32...
- Page 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
-
Page 3: Table Of Contents
Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-08 Steuerung mit DMX512 D-11 Delivery E-14 Product Information E-15 Dimensions E-16 Installation E-17 Operation E-18 Using DMX512 Controller E-21... - Page 4 Lieferumfang - Expolite TourPar Akku - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04...
-
Page 5: Technische Daten
Stand-Alone / DMX512 / WDMX DMX-Kanäle 6 - 11 (6/7/8/11) Akkulaufzeit Ca. sechs bis zehn Stunden Ladezeit Ca. vier Stunden * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren ** Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%. D-05... -
Page 6: Abmessungen
Abmessungen D-06... -
Page 7: Installation
Installation Montage Hängend Das Gerät kann in jeder beliebigen Position verwendet werden. An dem Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen sicher montiert werden können. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden. -
Page 8: Bedienung
Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts ENTER-Taste: In gewähltes Menü springen; Eingabe bestätigen UP-Taste: Aufwärts blättern; Wert erhöhen Abwärts blättern; Wert verringern DOWN-Taste MENU ENTER DOWN Menüstruktur MENU PERSON Addr HSIC 0 - 512 PERSON SLAU HSIC SLAu PERSON... - Page 9 DMX-Adresse einstellen MENU HSIC PERSON Addr 0 - 512 Im Menü Addr wird die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU Chnd HSIC HSIC PERSON HSIC HSIC HSIC 11Ch Im Menü Chnd wird die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen die Modi 6Ch, 7Ch, 8Ch und 11Ch zur Verfügung.
- Page 10 Der TourPar Akku bietet verschiedene Möglichkeiten der Stand-Alone Nutzung: Static: In den folgenden Menüs kann eine statische Szene für den Stand-Alone Betrieb eingestellt werden: FLAS (Stroboskop), rL-- (Rot), GL-- (Grün), bL--(Blau), AL-- (Amber), UL-- (Weiß) und uL-- (UV). Diese wird anhand der DMX-Werteskala 0-255 eingestellt.
-
Page 11: Steuerung Mit Dmx512
Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 4 DMX-Personalities (6-/7-/8-/11-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“... - Page 12 8Ch Mode 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 Amber 0-255 White 0-255 Strobe Strobe Off 10-255 Strobe (1-20Hz) Colour Macros 0-15 No Function 16-18 18-21 Green 22-24 Blue 25-27 Amber 28-30 White 31-33 34-36 Red+Green 37-39 Red+Blue 40-42 Red+Amber 43-45...
- Page 13 112-114 Green+Blue+White 115-117 Green+Blue+UV 118-120 Green+Amber+White 121-123 Green+Amber+UV 124-126 Green+White+UV 127-129 Blue+Amber+White 130-132 Blue+Amber+UV 133-135 Blue+White+UV 136-138 Amber+White+UV 139-141 Red+Green+Blue+Amber 142-144 Red+Green+Blue+White 145-147 Red+Green+Blue+UV 148-150 Red+Green+Amber+White 151-153 Red+Green+Amber+UV 154-156 Red+Green+White+UV 157-159 Red+Blue+Amber+White 160-162 Red+Blue+Amber+UV 163-165 Red+Blue+White+UV 166-168 Red+Amber+White+UV 169-171 Green+Blue+Amber+White 172-174 Green+Blue+Amber+UV 175-177...
- Page 14 Delivery - Expolite TourPar Akku - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-14...
-
Page 15: Product Information
6 - 11 (6/7/8/11) Batterie Lifespan Approx. 6 - 10 hours Charging Time Approx. 4 hours * take note to General Informations for Expolite Units - Notes for Condensation inside Housing. ** Tolerance in colour temperature according to LED manufacturer +/- 10%. E-15... -
Page 16: Dimensions
Dimensions E-16... -
Page 17: Installation
Installation Mounting Hanging The device can be used in any position. On the mounting bracket are holes available, for attaching standard brackets. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. For this purpose, an eyelet for safeties is attached to the device. Standing The device can be placed directly on the mounted bracket. -
Page 18: Operation
Operation Display Operation MENU: Return to previous menu Enter currently selected menu ENTER: Scroll Up, Increase value DOWN: Scroll down: Decrease value MENU ENTER DOWN Menu Map MENU PERSON Addr HSIC 0 - 512 PERSON SLAU HSIC SLAu PERSON Chnd HSIC HSIC HSIC... - Page 19 Setting DMX-Address MENU HSIC PERSON Addr 0 - 512 The DMX start address of the fixture is set in the menu Addr. This is retained even when changing the personality. Setting DMX-Personality MENU Chnd HSIC HSIC PERSON HSIC HSIC HSIC 11Ch The personality is set in the menu Chnd.
- Page 20 The TourPar Akku 200 has several different possibilities of stand-alone usage: A static scene for stand-alone use can be created in the following menus: FLAS (Strobe), rL-- (Red), GL-- (Green), bL--(Blue), AL-- (Amber), UL-- (White) and uL-- (UV). This is mixed using the DMX value scale 0-255.
-
Page 21: Using Dmx512 Controller
Using DMX512 Control DMX-Channel assignment This device has several DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. There are five DMX personalities with 6, 7, 8 and 11 channels selectable. Because of changes in the firmware of the fixture, functions can be added or changed. - Page 22 8Ch Mode 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 Amber 0-255 White 0-255 Strobe Strobe Off 10-255 Strobe (1-20Hz) Colour Macros 0-15 No Function 16-18 18-21 Green 22-24 Blue 25-27 Amber 28-30 White 31-33 34-36 Red+Green 37-39 Red+Blue 40-42 Red+Amber 43-45...
- Page 23 112-114 Green+Blue+White 115-117 Green+Blue+UV 118-120 Green+Amber+White 121-123 Green+Amber+UV 124-126 Green+White+UV 127-129 Blue+Amber+White 130-132 Blue+Amber+UV 133-135 Blue+White+UV 136-138 Amber+White+UV 139-141 Red+Green+Blue+Amber 142-144 Red+Green+Blue+White 145-147 Red+Green+Blue+UV 148-150 Red+Green+Amber+White 151-153 Red+Green+Amber+UV 154-156 Red+Green+White+UV 157-159 Red+Blue+Amber+White 160-162 Red+Blue+Amber+UV 163-165 Red+Blue+White+UV 166-168 Red+Amber+White+UV 169-171 Green+Blue+Amber+White 172-174 Green+Blue+Amber+UV 175-177...
- Page 24 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
