IFM Efector 500 PY2068 Manual

Electronic pressure sensor
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Bedienungsanleitung
Operating instructions
Notice utilisateurs
R
Elektronischer
Drucksensor
Electronic pressure
sensor
Capteur de pression
électronique
PY2068

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Efector 500 PY2068 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for IFM Efector 500 PY2068

Summary of Contents for IFM Efector 500 PY2068

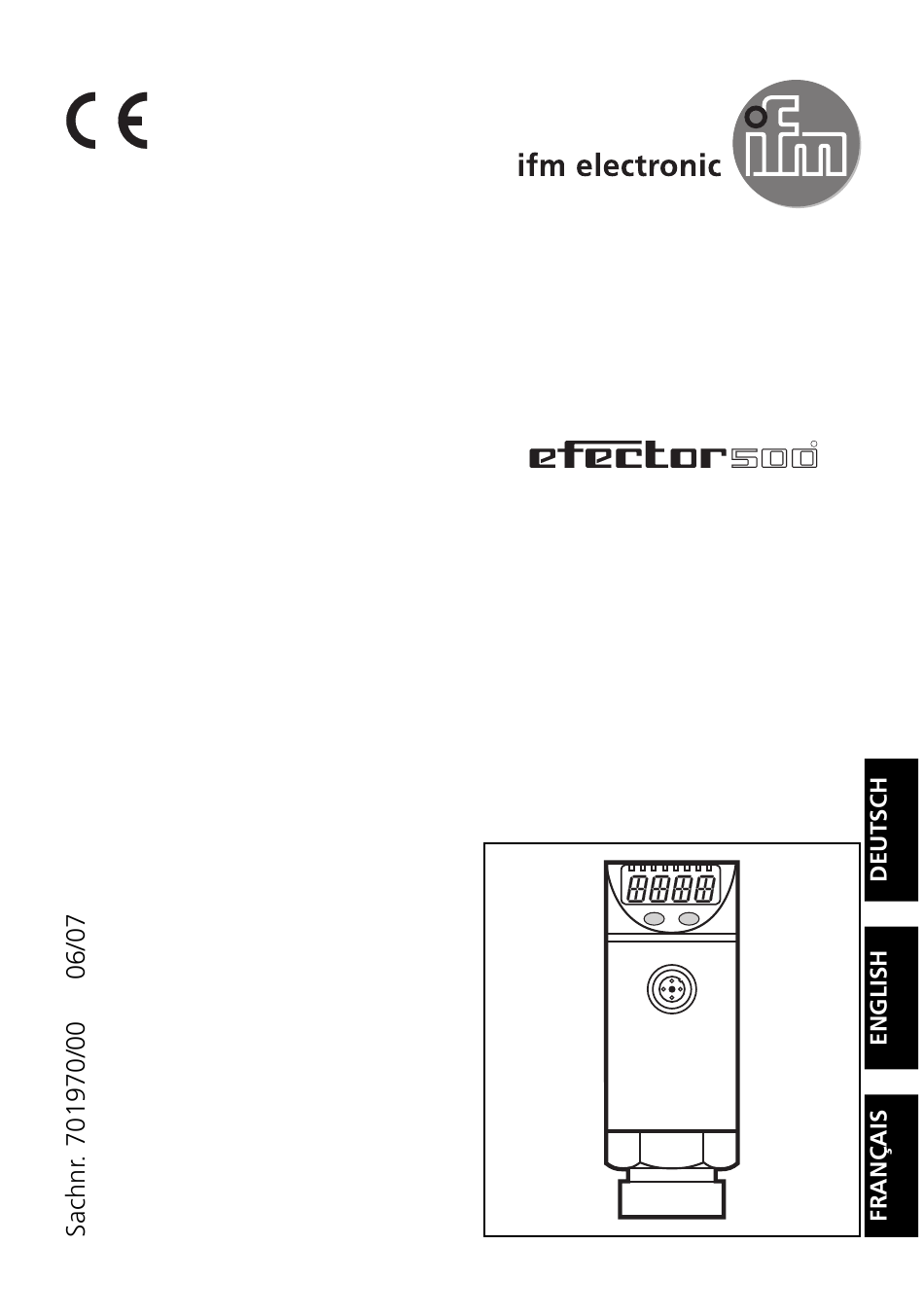

  • Page 1 Bedienungsanleitung Operating instructions Notice utilisateurs Elektronischer Drucksensor Electronic pressure sensor Capteur de pression électronique PY2068...

  • Page 2: Table Of Contents

    Inhalt Sicherheitshinweise ....... . Seite 5 Bedien- und Anzeigeelemente ......Seite 5 Bestimmungsgemäße Verwendung .
  • Page 3 Menü-Übersicht / Menu structure / Structure du menu Mode/Enter PY2068 Sachnr. 701970/00...
  • Page 4 Programmieren / Programming / Programmation Parameter aufrufen Select parameters Sélectionner les paramètres Werte einstellen* Set Values* Régler la valeurs* > 5 s Werte bestätigen Acknowledgement of values Confirmer la valeur *Wert verringern: Lassen Sie die Anzeige bis zum maximalen Einstellwert laufen.

  • Page 5: Sicherheitshinweise

    Sicherheitshinweise Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung. Vergewissern Sie sich, daß sich das Produkt uneingeschränkt für die betreffende Applikationen eignet. Die Mißachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und/oder Personenschäden führen. Prüfen Sie in allen Applikationen die Verträglichkeit der Produktwerkstoffe (s.

  • Page 6: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Der Drucksensor erfaßt den Systemdruck in Anlagen und wertet die Meßsingale entsprechend der eingestellten Parameter aus. • Aktueller Systemdruck in mbar, kPa, PSI. Anzeige • Aktueller Systemdruck in % der Meßspanne. ACHTUNG: Anzeige “0%” bedeutet nicht, daß die Anlage druckfrei ist! Ausgang 1: Signal-...

  • Page 7: Betriebsarten

    Betriebsarten Run-Modus Normaler Arbeitsbetrieb Nach dem Einschalten der Versorgungsspannung befindet sich das Gerät im Run-Modus. Es führt seine Überwachungsfunktion aus und gibt Ausgangssignale entsprechend den eingestellten Parametern. Das Display zeigt den aktuellen Systemdruck an (kann ausgeschaltet werden; → Seite 15). Die gelbe LED signalisiert den Schaltzustand des Ausgangs.

  • Page 8: Montage

    OUT1 p-schaltend OUT1 n-schaltend (am Gerät) Adernfarben bei ifm-Kabeldosen: 1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz) Pin 4 (OUT1) = Schaltausgang, wenn OU1 = Hno, Hnc, Fno, Fnc Pin 4 (OUT1) = Diagnoseausgang, wenn OU1 = dESI...

  • Page 9: Programmieren

    Programmieren Drücken Sie die Taste Mode/Enter, bis der gewünschte Parameter im Display erscheint. Drücken Sie die Taste Set und halten Sie sie gedrückt. Der aktuelle Parameterwert wird 5 s lang blinkend angezeigt, danach wird er erhöht* (schrittweise durch Einzeldruck oder kontinuierlich durch Festhalten der Taste).

  • Page 10: Inbetriebnahme / Betrieb

    Inbetriebnahme / Betrieb Prüfen Sie nach Montage, elektrischem Anschluß und Programmie- rung, ob das Gerät sicher funktioniert. Störanzeigen während des Betriebs: Überlastdruck (Meßbereich überschritten) Unterlastdruck (Meßbereich unterschritten) Blinkend: Kurzschluß im Schaltausgang Blinkend: Interner Fehler *Ausgang 1 ist abgeschaltet, solange der Kurzschluß andauert. Die Meldungen SC1 und Err werden auch bei ausgeschaltetem Display angezeigt.

  • Page 11: Technik-Information / Funktionsweise / Parameter Einstellbare Parameter

    Technik-Information / Funktionsweise / Parameter Einstellbare Parameter Schaltpunkt Oberer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert. SP1 ist nur aktiv, wenn OU1 = Hnc, Hnc, Fno oder Fnc. Rückschaltpunkt Unterer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert. rP1 ist stets kleiner als SP1. Es können nur Werte eingegeben werden, die unter dem Wert für SP1 liegen.
  • Page 12 Nullpunkt-Kalibrierung teachen Automatische Anpassung des Offsets im Bereich 0 bar ± 5% (z. B. wenn bei Füllstandsmessung der Einbauort des Sensor vom Nullpunkt-Niveau des Behälters abweicht; s. auch COF). Teachvorgang: - Sicherstellen, daß die Anlage druckfrei ist. - “Mode/Enter”-Taste drücken, bis “tCOF” erscheint. - “Set”-Taste drücken und festhalten.
  • Page 13 - Drücken Sie die “Set”-Taste und halten Sie sie fest, bis die gültige Code-Nr. erscheint. - Drücken Sie dann kurz die “Mode/Enter”-Taste. Auslieferung durch ifm-electronic: Ohne Zugangsbeschränkung. Anzeigeeinheit Meßwert und Werte für SP1, rP1, ASP und AEP können in folgenden Einheiten angezeigt werden: mbAr, kPA, PSI.
  • Page 14 Min-Max-Speicher für Systemdruck • HI: Anzeige des höchsten gemessenen Drucks • LO: Anzeige des niedrigsten gemessenen Drucks Löschen des Speichers: - “Mode/Enter”-Taste drücken, bis “HI” oder “LO” erscheint. - “Set”-Taste drücken und festhalten, bis die Anzeige “- - - -” erscheint.
  • Page 15 Dämpfung für den Analogausgang (OU2) Mit dieser Funktion lassen sich Druckspitzen von kurzer Dauer oder hoher Frequenz ausfiltern. dAA-Wert = Ansprechzeit zwischen Druckänderung und Änderung des Analogsignals in Sekunden (s). • Einstellbereich: 0,1 ... 100 s in Schritten von 0,1 s (0,1 = dAA ist nicht aktiv).
  • Page 16 Hysteresefunktion (Abb. 1): Die Hysterese hält den Schaltzustand des Ausgangs stabil, wenn der Systemdruck um den Sollwert schwankt. Bei steigendem Systemdruck schaltet der Ausgang bei Erreichen des Schaltpunkts (SPx); fällt der Systemdruck wieder ab, schaltet der Ausgang erst dann zurück, wenn der Rückschaltpunkt (rPx) erreicht ist. Die Hysterese ist einstellbar: Zuerst wird der Schaltpunkt festgelegt, dann im gewünschten Abstand der Rückschaltpunkt.
  • Page 17 Parameters AEP legen Sie fest, bei welchem Meßwert das Ausgangssignal 20 mA / 10 V beträgt (4 mA / 0 V bei InEG / UnEG). • Mindestabstand zwischen ASP und AEP = 25% des Meßbereichs- endwerts (Turn-Down 1:4). Bitte beachten Sie: Wird der Systemdruck als Prozentwert angezeigt (SELd = P%), dann gilt: 0% = ASP-Wert / 100% = AEP-Wert.
  • Page 18 Stromausgang Werkseinstellung Meßbereich skaliert MAW = Meßbereichs-Anfangswert; MEW = Meßbereichs-Endwert Im eingestellten Meßbereich liegt das Ausgangssignal zwischen 4 und 20mA ( für OU2 = I / für OU2 = InEG). Weiter wird signalisiert: • Systemdruck oberhalb des Meßbereich: - Ausgangssignal > 20mA bei OU2 = I, - das Ausgangssignal fällt maximal bis auf 3,8 mA bei OU2 = InEG.

  • Page 19: Technische Daten

    Technische Daten Betriebsspannung [V] ....... 18 ... 32 DC Stromaufnahme [mA] ........< 50 Strombelastbarkeit [mA] .

  • Page 20: Safety Instructions

    Safety instructions Read the product description before installing the unit. Ensure that the product is suitable for your application without any restrictions. Non-adherence to the operating instructions or technical data can lead to personal injury and/or damage to property. In all applications check compliance of the product materials (see Technical data) with the media to be measured.

  • Page 21: Function And Features

    Function and features The pressure sensor detects the system pressure and evaluates the measured values according to the set parameters. • Current system pressure in mbar, kPa, PSI. Display • Current system pressure in % of the span. NOTE: Display "0%" does not mean that the system is free of pressure! Output 1: Signal...

  • Page 22: Operating Modes

    Operating modes Run mode Normal operating mode At power on the unit is in the Run mode. It carries out its measure- ment and evaluation functions and provides output signals according to the set parameters. The display shows the current system pressure (can be deactivated; → page 33).

  • Page 23: Installation

    OUT 1 n-switching Connector view (sensor) Core colours of ifm sockets: 1 = BN (brown), 2 = WH (white), 3 = BU (blue), 4 = BK (black). Pin 4 (OUT1) = switching output if OU1 = Hno, Hnc, Fno, Fnc...

  • Page 24: Programming

    Programming Press the Mode/Enter button several times until the respective parameter is displayed. Press the Set button and keep it pressed. The current parameter value flashes for 5 s, then the value is increased* (incremental by pressing briefly or scrolling by holding pressed). Press the Mode/Enter button briefly (= acknowledgement).

  • Page 25: Installation And Set-Up / Operation

    Installation and set-up / operation After mounting, wiring and setting check whether the unit operates correctly Faults displayed during operation Overload (above measuring range of the sensor). Underload (below measuring range of the sensor). Flashing: short circuit in the switching output. Flashing: internal fault *The output is switched off as long as the short circuit exists.

  • Page 26: Technical Information / Functioning / Parameters Adjustable Parameters

    Technical information / Functioning / Parameters Adjustable parameters Switch-on point Upper limit value at which the output changes its switching status. SP1 is active only if OU1 = Hno, Hnc, Fno or Fnc. Switch-off point 1 / 2 Lower limit value at which the output changes its switching status. rP1 is always lower than SP1.
  • Page 27 Teach zero-point calibration Automatic adaptation offset (setting range 0 bar ±5%); e.g. in the event of a deviation of the mounting location of the sensor and the zero point level for level measurement; see also parameter COF. Teach process: - Make sure that no pressure is applied to the system. - Press the "Mode/Enter"...
  • Page 28 - Press the "Set" button and hold it pressed until the valid code no. is shown. - Then briefly press the "Mode/Enter" button. Delivery by ifm electronic: no access restriction. Display unit The measured value and the values for SP1, rP1, ASP and AEP can be displayed in the following units: mbAr, kPA, PSI.
  • Page 29 Min-Max memory for system pressure • HI: displays the highest measured pressure • LO: displays the lowest measured pressure Erase the memory: - Press the "Mode/Enter" button until HI or LO is displayed. - Press the "Set" button and keep it pressed until “- - - -” is displayed.
  • Page 30 Damping for the analogue output (OU2) Pressure peaks of short duration or high frequency can be filtered out. dAA-value = response time between pressure change and change of the switching status in seconds (s). • Setting range: 0,1 ... 100 s in steps of 0.1 s (0.1 = dAA is not active).
  • Page 31 Hysteresis function (fig. 1): The hysteresis keeps the switching state of the output stable if the system pressure varies about the preset value. With the system pressure rising, the output switches when the switch-on point has been reached (SP1). With the system pressure falling the output does not switch back until the switch-off point (rP1) has been reached.
  • Page 32 • By teaching the analogue end point (tAEP) or setting the parame- ter AEP you define the measured value at which the output signal is 20 mA / 10 V (4 mA / 0 V at InEG / UnEG). • Minimum distance between ASP and AEP = 25 % of the final value of the measuring range (turn down 1:4).
  • Page 33 Current output Factory preset Measuring range scaled MAW = initial value of the measuring range; MEW = final value of the measuring range The output signal is between 4 and 20mA ( for OU2 = I / OU2 = InEG). It is also indicated: •...

  • Page 34: Technical Data

    Technical data Operating voltage [V] ....... 18 ... 32 DC Current consumption [mA] .

  • Page 35: Eléments De Service Et D'indication

    Remarque sur la sécurité Avant la mise en service de l'appareil, veuillez lire la descrip- tion du produit. Assurez-vous que le produit est approprié pour l'application concernée sans aucune restriction. Le non-respect des remarques ou des données techniques peut provoquer des dommages matériels et/ou corporels. Pour toutes les applications, veuillez vérifier la compatibilité...

  • Page 36: Fonctionnement Et Caractéristiques

    Fonctionnement et caractéristiques Le capteur de pression détecte la pression du circuit et évalue les signaux de mesure selon les paramètres réglés. • Pression actuelle en mbar, kPa, PSI. Affichage • Pression actuelle en % du gain. Attention : L'affichage « 0% » ne veut pas dire que le circuit n'est pas sous pression ! Sortie 1: Sortie de...

  • Page 37: Modes De Fonctionnement

    Modes de fonctionnement Mode Run Mode de fonctionnement normal Après la mise sous tension l'appareil se trouve en mode Run. Il surveille et génère les signaux de sortie selon les paramètres réglés. L'affichage digital indique la pression actuelle du circuit (peut être désactivé, →...

  • Page 38: Montage

    (côté capteur) Couleurs des fils conducteurs des connecteurs femelles ifm : 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir). Pin 4 (OUT1) = sortie de commutation, si OU1 = Hno, Hnc, Fno, Fnc...

  • Page 39: Programmation

    Programmation Appuyer sur le bouton Mode/Enter plusieurs fois jusqu'à ce que le paramètre désiré soit affiché. Appuyer sur le bouton Set et le maintenir appuyé. La valeur de paramètre actuelle clignote pendant 5 s, après la valeur est incrémentée* (pas à pas en appuyant sur le bouton-poussoir plusieurs fois ou continuellement en le maintenant appuyé).

  • Page 40: Mise En Service / Fonctionnement

    Mise en service / Fonctionnement Après le montage, le câblage et la programmation vérifier le bon fonctionnement de l'appareil. Indication de défauts : Surpression (au-dessus de l'étendue de mesure du capteur). Souspression (au-dessous de l'étendue de mesure du capteur). Clignotant: court-circuit de la sortie de commutation*. Clignotant: défaut interne *La sortie est désactivée tant que le court-circuit existe.

  • Page 41: Informations Techniques / Fonctions / Paramètres

    Informations techniques / Fonctions / Paramètres Paramètres réglables Point de consigne haut Seuil haut auquel la sortie change son état de commutation. SP1 est actif seul si OU1 = Hno, Hnc, Fno ou Fnc. Point de consigne bas Seuil bas auquel la sortie change son état de commutation. rP1 est toujours plus bas que SP1.
  • Page 42 Apprentissage du calibrage du point zéro Adaptation automatique de l'offset (plage de réglage 0 bar ±5%); par ex. en cas de différence du niveau du point zéro entre le lieu de montage du capteur et le lieu pour les mesures de niveau;...
  • Page 43 - Ensuite appuyer brièvement sur le bouton « Mode/Enter ». Livraison par ifm electronic : sans restriction d'accès. Unité d'affichage La valeur mesurée et les valeurs pour SP1, rP1, ASP et AEP peuvent être affichées dans les unités suivantes : mbAr, kPA, PSI.
  • Page 44 Mémorisation pression maxi/mini • HI : affichage de la pression maxi mesurée • LO : affichage de la pression mini mesurée Effacer la mémoire : - Appuyer sur le bouton "Mode/Enter" jusqu'à ce que HI ou LO soit affiché. - Appuyer sur le bouton et le maintenir appuyé jusqu'à ce que “- - - -”...
  • Page 45 Amortissement (sortie analogique OU2) Les pics de pression de courte durée ou de haute fréquence peuvent être filtrés. Valeur dAA = temps d' amortissement entre changement de la pression et changement du signal analogique en seconds. • Plage de réglage : 0,1 ... 100 s en pas de 0,1 s (0,1 = dAA n'est pas actif)).
  • Page 46 Fonction hystérésis (fig. 1) : L'hystérésis garantit un état de commutation stable de la sortie en cas de fluctuations de la pression du circuit autour de la valeur présélectionnée. Si la pression du circuit augmente, la sortie commute lorsque la consigne haute est atteinte (SP1);...
  • Page 47 • Avec l'apprentissage (tAEP) ou la saisie (AEP) de la valeur maximum de la sortie analogique, on détermine la valeur mesurée pour laque- lle le signal de sortie est de 20 mA / 10 V beträgt (4 mA / 0 V avec InEG / UnEG).
  • Page 48 Sortie courant Etendue de mesure avec ajustage Réglage effectué en usine d’échelle MAW = valeur initiale de l'étendue de mesure MEW = valeur finale de l’étendue de mesure Le signal de sortie entre 4 et 20mA correspond à la nouvelle étendue de mesure ( pour OU2 = I / pour OU2 = InEG).

  • Page 49: Données Techniques

    Données techniques Tension d'alimentation [V] ......18 ... 32 DC Consommation [mA] ........< 50 Courant de sortie [mA] .

  • Page 50: Dimensions

    Maßzeichnung Scale drawing Dimensions 1 4-stellige alphanumerische Anzeige 2 LEDs 3 Programmiertaste 1 4-digit alphanumerical display 2 LED’s 3 programming button 1 visualisation alphanumérique à 4 digits 2 LEDs 3 bouton poussoir...
