DE Gebrauchsanleitung / Montageanleitung
EN Instructions for use / assembly instructions
SV Bruksanvisning / Monteringsanvisning
DK Brugsanvisning / Monteringsvejledning
NO Bruksanvisning / Montasjeveiledning
FI Käyttöohje / Asennusohje
1002
CERTIFIERAD
RSK: 8310344
HG#01820180
RSK: 8236120
GF#200 119 150
2
4
6
8
10
12
RSK: 8236121
GF#200 119 151

Advertisement

loading
Need help?

Need help?

Do you have a question about the RSK 8310344 HG 01820180 and is the answer not in the manual?

Questions and answers

Related Manuals for Hans Grohe RSK 8310344 HG 01820180

Summary of Contents for Hans Grohe RSK 8310344 HG 01820180

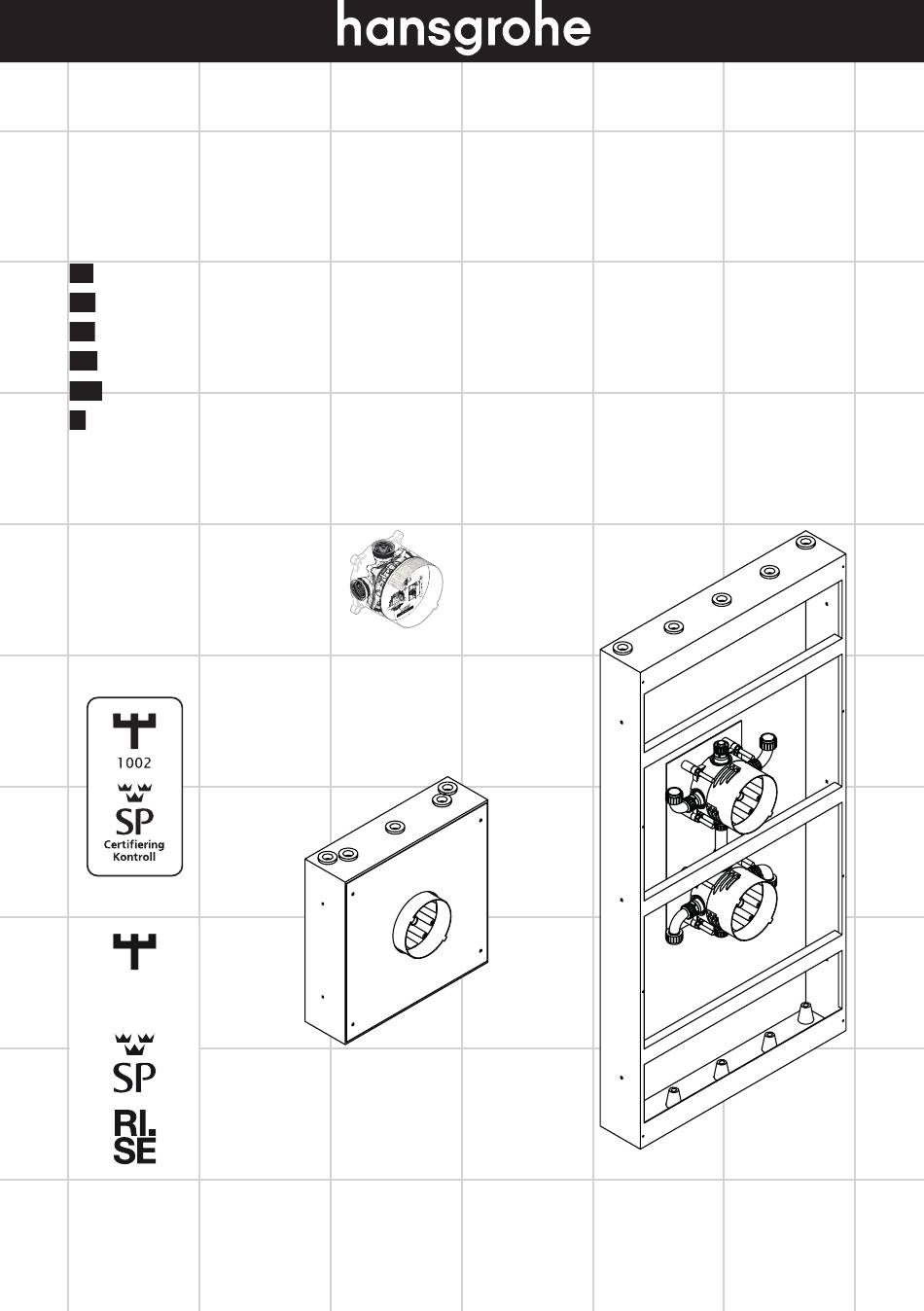

  • Page 1 DE Gebrauchsanleitung / Montageanleitung EN Instructions for use / assembly instructions SV Bruksanvisning / Monteringsanvisning DK Brugsanvisning / Monteringsvejledning NO Bruksanvisning / Montasjeveiledning FI Käyttöohje / Asennusohje RSK: 8310344 HG#01820180 1002 CERTIFIERAD RSK: 8236120 GF#200 119 150 RSK: 8236121 GF#200 119 151...

  • Page 2: Montage

    Deutsch Montagehinweise Technische Daten Die iBox ist sowohl für Wannen- als auch für Betriebsdruck: max. 1 MPa Brauseninstallation geeignet. Bei Einhand Empfohlener Betriebsdruck: 0,1 - 0,5 MPa Wannenmischer / Thermostat mit Absperr- und Prüfdruck: 1,6 MPa Umstellventil ist der untere Abgang vorrangig. Bei (1 MPa = 10 bar = 147 PSI) Brauseinstallation muss der nicht benötigte Abgang mit Heißwassertemperatur: max. 80°C einem Stopfen abgedichtet werden. Empfohlene Heißwassertemperatur: 65°C Anschlussmaße: G ¾ Große Druckunterschiede zwischen den Kalt- und Anschlüsse: kalt rechts - warm links Warmwasseranschlüssen müssen ausgeglichen werden. Freier Durchfluss bei 0,3 MPa: Grundkörper so einbauen, daß sich der Brausemischer: 32 l/min Warmwasseranschluß links und der Kaltwasseranschluß Thermostat: 43 l/min rechts befindet. Thermostat mit Absperrventil: 26 l/min Verlängerung 25 mm Artikelnummer 13595000 Thermostat mit Absperr- und Umstellventil: 26 l/min Thermostat High Flow: 58 l/min Wannenmischer:...
  • Page 3 Deutsch Wannenmischer Raindance Rainfall 180 (siehe Seite 14) (siehe Seite 28) High Flow Thermostat High Flow (siehe Seite 28) Thermostat mit Absperr- Es gibt noch zahlreiche andere Fertigsets und und Umstellventil Kopfbrausen, die auf die iBox universal montiert werden (siehe Seite 16, 22, 24) können. Diese sind in der akutellen Preisliste zu finden. High Flow Thermostat mit High High Flow Flow Absperrventil (siehe Seite 30, 32) Thermostat mit Absperrventil (siehe Seite 18, 26) Thermostat mit Absperrventil (siehe Seite 20) ShowerSelect 3 x Absperrventil (siehe Seite 28, 30, 32) Montage siehe Seite 34...

  • Page 4: Installation Instructions

    English Installation Instructions Technical Data The iBox is suitable for both bath and shower Operating pressure: max. 1 MPa applications. When using the bath-shower mixer Recommended operating pressure: 0,1 - 0,5 MPa / thermostatic mixer with shut off and diverter unit Test pressure: 1,6 MPa outlet, the lower outlet must have priority. For shower (1 MPa = 10 bar = 147 PSI) applications, plug the unused outlet with a plug. Hot water temperature: max. 80°C Recommended hot water temp.: 65°C The hot and cold supplies must be of equal pressures. Centre distance: G ¾ Install body with the hot water supply left and cold water Connections: cold right - hot left supply right. Rate of flow by 0,3 MPa: extension 25 mm article number 13595000 Shower mixer: 32 l/min Thermostatic mixer: 43 l/min Thermostatic mixer with shut off unit: 26 l/min The installation instructions are primarily concerned with Thermostatic mixer with shut off and diverter unit: 26 l/ tap water and Installation. Georg Fischer guarantees the products and the system if the installation instructions are Thermostatic mixer High Flow: 58 l/min...
  • Page 5 English Bath-shower mixer Raindance Rainfall 180 (see page 14) (see page 28) High Flow Thermostatic mixer High Flow (see page 28) Thermostatic mixer with There are a lot of other finished sets and overhead shut off and diverter unit showers that can be mounted on the iBox universal. (see page 16, 22, 24) These can be found in the current price book. High Flow Thermostatic High High Flow Flow mixer with shut off unit (see page 30, 32) Thermostatic mixer with shut off unit (see page 18, 26) Thermostatic mixer with shut off unit (see page 20) ShowerSelect 3 x stop valve (see page 28, 30, 32) Assembly see page 34...
  • Page 6 Svenska Monteringsanvisningar Tekniska data IBox är avsedd för såväl kar- som duschinstallation. Driftstryck: max. 1 MPa Till enhandsblandare / termostat med spärr- och Rek. driftstryck: 0,1 - 0,5 MPa omställningsventil används främst det undre avloppet. Tryck vid provtryckning: 1,6 MPa Vid installering i dusch måste man sätta en propp i det (1 MPa = 10 bar = 147 PSI) avlopp som inte behövs så att detta är tätt.. Varmvattentemperatur: max. 80°C Rek. varmvattentemp.: 65°C Stora tryckskillnader mellan anslutningarna för varmt och Anslutningsmått: G ¾ kallt vatten måste utjämnas. Anslutningar: kallt höger – varmt vänster Montera grundkonstruktionen så att Fri genomströmning vid 0,3 MPa: varmvattensanslutningen sitter till vänster och Duschblandare: 32 l/min kallvattenanslutningen till höger. Termostat: 43 l/min Förlängning 25 mm artikelnummer 13595000 Termostat med spärrventil: 26 l/min Termostat med spärr- och omställningsventil: 26 l/min Termostat High Flow: 58 l/min Monteringsanvisningen avser i första hand Karblandare:...
  • Page 7 Svenska Karblandare Raindance Rainfall 180 (se sidan 14) (se sidan 28) High Flow Termostat High Flow (se sidan 28) Termostat med spärr- och Det finns många fler lösningar med 1-grepp och omställningsventil termostatblandare samt takduschar som kan monteras (se sidan 16, 22, 24) tillsammans med iBox Nordic universal. Dessa hittar man i aktuell prisbok / katalog. High Flow Termostat med High High Flow Flow spärrventil (se sidan 30, 32) Termostat med spärrventil (se sidan 18, 26) Termostat med spärrventil (se sidan 20) ShowerSelect 3 x Spärrventil (se sidan 28, 30, 32) Montering se sidan 34...
  • Page 8 Dansk Monteringsanvisninger Tekniske data Iboxen er egnet til såvel kar- som til bruseinstallation. Ved Driftstryk: max. 1 MPa 1-grebs kararmatur / termostat med afspæringsventil Anbefalet driftstryk: 0,1 - 0,5 MPa og omskifter er afgang forneden primærafgang. Ved Prøvetryk: 1,6 MPa bruseinstallation skal den overflødige afgang afproppes. (1 MPa = 10 bar = 147 PSI) Varmtvandstemperatur: max. 80°C Større trykforskelle mellem koldt og varmt vand bør Anbefalet varmtvandstemperatur: 65°C udjævnes. Tilslutningsmål: G ¾ Grundkroppen indbygges således, at Tilslutninger: Koldt højre - varmt venstre varmtvandstilslutningen er til venstre og Fri gennemstrømning ved 0,3 MPa: koldtvandstilslutningen er til højre. Brusearmaturer: 32 l/min Forlængersæt 25 mm art. nr. 13595000 Termostat: 43 l/min Termostat med afspæringsventil: 26 l/min Termostat med afspæringsventil og omskifter: 26 l/min Installationsvejledningen beskriver monteringen i Termostat High Flow: 58 l/min overensstemmelse med "industripolitik for Safe Water Kararmaturer:...
  • Page 9 Dansk Kararmaturer Raindance Rainfall 180 (se s. 14) (se s. 28) High Flow Termostat High Flow (se s. 28) Termostat med Der er mange andre kappesæt og hovedbrusere, der afspæringsventil og kan monteres på iBox universal. Disse kan findes i den omskifter nuværende prisliste. (se s. 16, 22, 24) High Flow Termostat med High High Flow Flow afspæringsventil (se s. 30, 32) Termostat med afspæringsventil (se s. 18, 26) Termostat med afspæringsventil (se s. 20) ShowerSelect 3 x Afspæringsventil (se s. 28, 30, 32) Montering se s. 34...
  • Page 10 Norsk Montagehenvisninger Tekniske data iBoxen egner seg både for installasjon på dusj eller Driftstrykk maks. 1 MPa badekar. Ved enhånd-blandebatteri for badekar / Anbefalt driftstrykk: 0,1 - 0,5 MPa termostat med sperre- og omstillingsventil prioriteres Prøvetrykk 1,6 MPa nedre utgangen. Ved installasjon i dusjen skal utgangen (1 MPa = 10 bar = 147 PSI) som ikke brukes tettes med en plugg. Varmtvannstemperatur maks. 80°C Anbefalt temperatur for varmt vann 65°C Store trykkdifferanser mellom kaldt- og Tilkoblingsmål: G ¾ varmtvannstilkoblinger skal utlignes. Tilkoblinger: kaldt høyre - varm venstre Basiselementet bygges inn slik at varmtvannstilkobling er Fri gjennomstrømning ved 0,3 MPa: på venstre og kaldtvannstilkobling er på høyre side. Dusj-blandebatteri: 32 l/min Forlengelse 25 mm Artikkelnummer 13595000 Termostat: 43 l/min Termostat med sperreventil: 26 l/min Termostat med sperre- og omstillingsventil: 26 l/min Monteringsanvisningen er primært for Termostat High Flow: 58 l/min tappevannsinstallasjon og i samsvar med "Bransjekrav Blandebatteri for badekar:...
  • Page 11 Norsk Blandebatteri for badekar Raindance Rainfall 180 (se side 14) (se side 28) High Flow Termostat High Flow (se side 28) Termostat med sperre- og Det er også andre ferdigesett og hodedusjer som kan omstillingsventil monteres på iBox universal. Disse finner du i HG prisliste. (se side 16, 22, 24) High Flow Termostat med High High Flow Flow sperreventil (se side 30, 32) Termostat med sperreventil (se side 18, 26) Termostat med sperreventil (se side 20) ShowerSelect 3 x Sperreventil (se side 28, 30, 32) Montasje se side 34...
  • Page 12 Suomi Asennusohjeet Tekniset tiedot iBox soveltuu sekä amme- että myös suihkuasennukseen. Käyttöpaine: maks. 1 MPa Kun käytetään yksiote amme- ja suihkuhanaa / Suositeltu käyttöpaine: 0,1 - 0,5 MPa termostaattia yhdistetyllä käyttöventtiili/vaihtimella, Koestuspaine: 1,6 MPa alempi ulosotto on ensisijainen. Suihkuasennuksessa (1 MPa = 10 bar = 147 PSI) käyttämättä jäänyt lähtö pitää tulpata. Kuuman veden lämpötila: maks. 80°C Kuuman veden suosituslämpötila: 65°C Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä on Liitäntämitat: G ¾ tasattava. Liittimet: kylmä oikealla - kuuma vasemmalla Asenna runko-osa siten, että lämminvesiliitäntä tulee Vapaa läpivirtaus 0,3 MPa paineella: vasemmalle ja kylmävesiliitäntä aina oikealle puolelle. Suihkusekoittaja: 32 l/min Jatko-osa 25 mm tuotenumero 13595000 Termostaatti: 43 l/min Termostaatti sulkuventtiilillä: 26 l/min Termostaatti sulku- ja vaihtoventtiilillä: 26 l/min Asennusohjeet ovat ensisijaisesti vesijohtovedelle ja Termostaatti High Flow: 58 l/min noudattavat ”Branschregler för Säker Vatteninstallation"- Ammesekoittaja:...
  • Page 13 Suomi Ammesekoittaja Raindance Rainfall 180 (katso sivu 14) (katso sivu 28) High Flow Termostaatti High Flow (katso sivu 28) Termostaatti sulku- ja Valikoimassa on paljon muita pintaosia ja yläsuihkuja, vaihtoventtiilillä jotka voidaan asentaa iBox universal-runko-osan kanssa. (katso sivu 16, 22, 24) Nämä löytyvät voimassaolevasta hinnastosta. High Flow Termostaatti High High Flow Flow sulkuventtiilillä (katso sivu 30, 32) Termostaatti sulkuventtiilillä (katso sivu 18, 26) Termostaatti sulkuventtiilillä (katso sivu 20) ShowerSelect 3 x Sulkuventtiili (katso sivu 28, 30, 32) Asennus katso sivu 34...
  • Page 14 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 Q = l/min 9 12 15 18 21 24 27 30 Q = l/sec Talis S # 32475000 RSK 8227149 Croma 100 # 27450000 RSK 8376736 Showerarm 230 mm # 27412000 RSK 8376731 Fixfit # 27454000 3 0 0 3 0 0 RSK 8184316...
  • Page 15 s k y s r ö Dränerings utlopp i våtrumszon 1 dock ej plats för dusch och bad...
  • Page 16 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 9 12 15 18 21 24 27 30 Q = l/min Q = l/sec Ecostat S # 15721000 RSK 8310069 Croma 100 # 27450000 RSK 8376736 Showerarm 230 mm # 27412000 RSK 8376731 Fixfit # 27454000 3 0 0 3 0 0 RSK 8184316...
  • Page 17 s k y s r ö Dränerings utlopp i våtrumszon 1 dock ej plats för dusch och bad...
  • Page 18 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 9 12 15 18 21 24 27 30 Q = l/min Q = l/sec ShowerSelect S # 15743000 RSK 8310290 Raindance Select S 240 2jet # 26466000 RSK 8376901 Raindance Select S 120 3jet # 26530000 RSK 8376814 Isiflex 1,60 m # 28276000...
  • Page 19 s k y s r ö Dränerings utlopp i våtrumszon 1 dock ej plats för dusch och bad...
  • Page 20 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 9 12 15 18 21 24 27 30 Q = l/min Q = l/sec ShowerSelect # 15765000 RSK 8310281 Raindance Select S 240 2jet # 26466000 RSK 8376901 Raindance Select S 120 3jet # 26530000 RSK 8376814 Isiflex 1,60 m # 28276000 RSK 8377181...
  • Page 21 16 mm s k y s r ö Dränerings utlopp i våtrumszon 1 dock ej plats för dusch och bad...
  • Page 22 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 Q = l/min 9 12 15 18 21 24 27 30 Q = l/sec Ecostat S # 15758000 RSK 8310282 Raindance S 240 Air 1jet # 27474000 RSK 8184286 Raindance Select S 120 3jet # 26530000 RSK 8376814 Isiflex 1,60 m # 28276000 3 0 0 RSK 8377181...
  • Page 23 s k y s r ö Dränerings utlopp i våtrumszon 1 dock ej plats för dusch och bad...
  • Page 24 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 Q = l/min 9 12 15 18 21 24 27 30 Q = l/sec Ecostat E # 15708000 RSK 8310293 Raindance E 420 Air 1jet # 27372000 RSK 8184358 Raindance Select E 120 3jet # 26520000 RSK 8376810 Isiflex 1,60 m # 28276000 3 0 0 RSK 8377181...
  • Page 25 s k y s r ö Dränerings utlopp i våtrumszon 1 dock ej plats för dusch och bad...
  • Page 26 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 9 12 15 18 21 24 27 30 Q = l/min Q = l/sec ShowerSelect # 15738600 RSK 8310373 Raindance S 240 Air 1jet # 27474000 RSK 8184286 Raindance Select S 120 3jet # 26530000 RSK 8376814 Isiflex 1,60 m # 28276000 3 0 0 RSK 8377181 Fixfit Porter S...
  • Page 27 s k y s r ö Dränerings utlopp i våtrumszon 1 dock ej plats för dusch och bad...
  • Page 28 0,50 0,45 0,40 0,35 0,30 0,25 0,20 High 0,15 Flow 0,10 0,05 0,00 9 12 15 18 21 24 27 30 Q = l/min Q = l/sec ShowerSelect Highflow # 15760000 RSK 8310220 ShowerSelect 3x # 15764000 Raindance Rainfall RSK 8310224 = Rain Raindance Rainfall 180 Air 2jet = RainFlow # 28433000 RSK 8184290 Raindance Select S 120 3jet...
  • Page 29 16 mm / 20 mm RainFlow Rain s k y s r ö 16 mm s k y s r ö Dränerings utlopp i våtrumszon 1 dock ej plats för dusch och bad...
  • Page 30 0,50 0,45 0,40 0,35 0,30 0,25 0,20 High 0,15 Flow 0,10 0,05 0,00 9 12 15 18 21 24 27 30 Q = l/min Q = l/sec ShowerSelect Highflow # 15735400 RSK 8310374 ShowerSelect 3x Raindance Select # 15736400 RSK 8310375 460 3jet = Mono Rainmaker Select 460 3jet # 24006400 = RainStream RSK 8184359...
  • Page 31 RainStream Rain Mono s k y s r ö Dränerings utlopp i våtrumszon 1 dock ej plats för dusch och bad...
  • Page 32 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 High Flow 0,10 0,05 0,00 9 12 15 18 21 24 27 30 Q = l/min Q = l/sec ShowerSelect S # 15742000 RSK 8310291 Raindance Rainmaker ShowerSelect S 3x # 15745000 = RainAir RSK 8310288 = WhirlAir Raindance Rainmaker 600 mm # 26115000 = RainAir XXL RSK 8184353...
  • Page 33 RainAir WhirlAir RainAir XXL s k y s r ö Dränerings utlopp i våtrumszon 1 dock ej plats för dusch och bad...
  • Page 34 Montage Våtrumsinnervägg keramik Skivskarv på regel 70 mm träregel, alt. plåtregel c/c 600 15 mm konstruktions-plywood P30 Skivskarv på regel, rörelsefog 1 mm/m Skiva enligt BKR/GVK Keramik med fästmassa och tätskikt enligt BKR/GVK Konstruktionsplywood lyfts ca 10 mm från golv Hinweis! Note! Dieser spezielle Wandaufbau ist nur in Schweden This special wall installation is only necessary in Sweden. notwendig.
  • Page 35 Montage 1,6 MPa (16 bar)
  • Page 36 Montage A n s v a r i g s t y r k a A n s v a r i g s t y r k a Våtrum Våtrum Tätskikt med Alfix folie system Tätskikt med Alfix rollade system A n s v a r l i g s t y r k e http://www.alfix.com/files/pdf/pdf_printfiler_se/ http://www.alfix.com/files/pdf/pdf_printfiler_se/...
  • Page 37 Maße RSK: 8310344 HG#01820180 RSK: 8236121 GF#200 119 151 5 4 8 RSK: 8236120 GF#200 119 150 3 8 0...
  • Page 38 Länk till Georg Fischer AB http://www.gfps.com/content/gfps/country_SE/sv.html Länk till till nedladdning av Sanipex installation. http://www.gfps.com/content/gfps/country_SE/sv/support_and_services/downloads/teknisk- information.html...
  • Page 40 1002 CERTIFIERAD Hansgrohe AB · Svangatn 2B · 416 68 Göteborg · Tele: +46(0)31-216600 · Fax: +46(0)31-190103 E-post: info@hansgrohe.se · Internet: www.hansgrohe.se...
