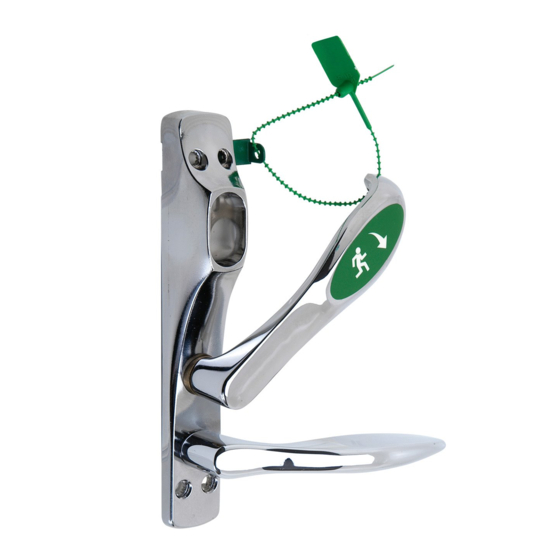

ASSA 179A S4
Nödutrymningsbeslag
Denna monteringsanvisning avser nödutrymningsbeslag ASSA 179A S4 med artikelnummer
820137, 820139, 820140 i kombination med ASSA låshus modell 710-35, 721-35, 721-35
722-35 samt 727-35 med artikelnummer 358663, 357750, 357716 och 357719.
Varning!
!
Säkerhetsegenskaperna på denna produkt är avgörande för dess överens-
stämmelse med SS-EN 179:2008. Ingen modifiering eller ändring av något slag annat
än de som beskrivs i monteringsinstruktionen är tillåtna. ASSA ansvarar ej för
funktionen av produkter som ej monterats i enlighet med bifogade instruktioner
eller då bifogad drift och underhållsinstruktion ej följts.
Klassificering enligt SS-EN 179:2008
1 2 3
3 6 6
1. (3) lämplig att användas på högfrekventa dörrar;
2. (6) testad till 100 000 cykler;
3. (6) för dörrvikt up till 200 kg, dörrbredd ≤1320 mm, dörrhöjd ≤2520 mm;
4. (B) lämplig att användas på brand- och rökklassade dörrar;
5. (1) är säker att använda på dörrar i utrymningsvägar;
6. (3) hög korrosionsbeständighet;
7. (5) klass 5 säkerhetsnivå 5 000 N;
8. (2) handtagets utstick upp till 100 mm från dörrblad;
9. (A) manövreras med handtag typ A;
10. (A*) lämplig att användas på enkeldörr och dubbeldörr endast aktivt dörrblad vid användning av
låshus 721-35, 722-35 och 727-35;
*lämplig att användas på enkeldörr med låshus 710-35.
Slutbleck
Till nödutrymningsbeslag ASSA 179A S4 med ovan angivna låshus får endast ASSAs
slutbleck modell 1264 med artikelnummer 357207, 357208, 357728, 357729, 357730,
357731 samt 357732 användas. Alternativs kan ASSAs slutbleck model 1487 med
artikelnummer 357545, 357546, 357547, 357548 och 357549 användas
Behör
Nödutrymningsbeslag ASSA 179A S4 kan förses med utvändigt öppningsbeslag, cylinder
och/eller trycke enligt följande:
Täckskylt ASSA S4, artikelnummer 816944
Cylinderskylt ASSA S4, artikelnummer 816940
Täckskylt med trycke ASSA S4, artikelnummer 816945
ASSA AB 090890
Utgåva 3
4 5 6
B 1 3
1/7
MONTERINGSANVISNING
7 8 9
5 2 A
10
A*
