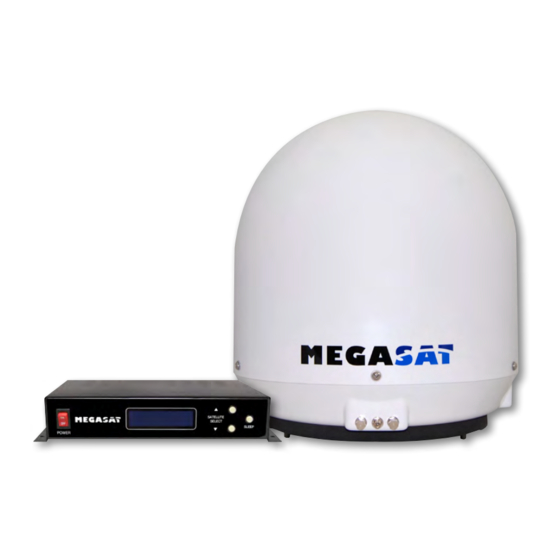

Megasat Seaman 37 User Manual

Hide thumbs Also See for Seaman 37:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Seaman 37
Seaman 45 GPS / AS
Seaman 60 GPS / AS
Bedienungsanleitung

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Seaman 37 and is the answer not in the manual?

Questions and answers

Related Manuals for Megasat Seaman 37

Summary of Contents for Megasat Seaman 37

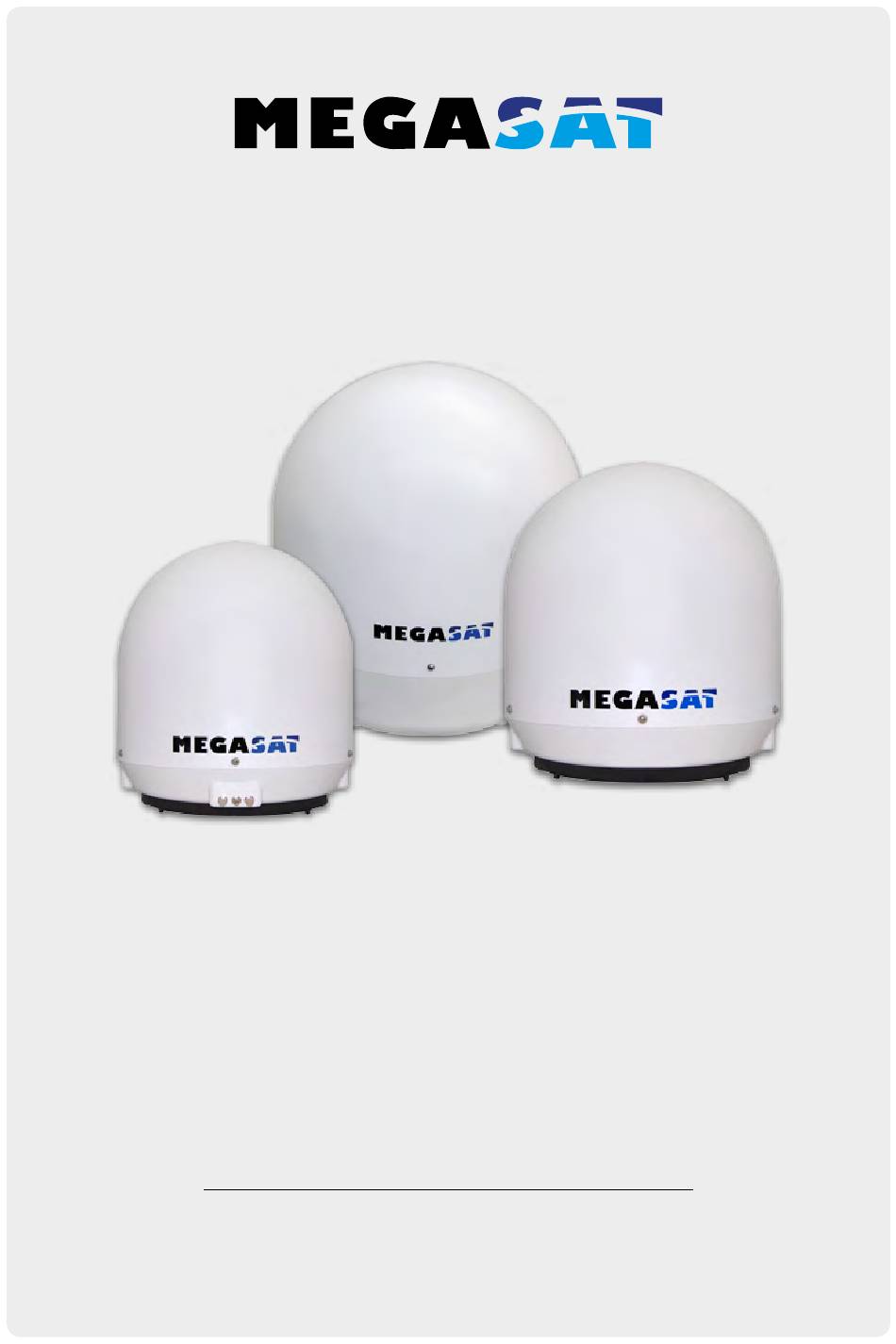

  • Page 1 Seaman 37 Seaman 45 GPS / AS Seaman 60 GPS / AS Bedienungsanleitung...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Einführung 1.1 Allgemeine Informationen Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch. Hinweis: Falls Sie schon ähnliche Produkte installiert haben, muss die Vorge- 1. Einführung hensweise mit diesem Produkt nicht zwingend übereinstimmen. 1.1 Allgemeine Informationen ..................

  • Page 3: Systemkomponenten

    2. Installation 1. Einführung 1.4 Systemkomponenten 2.1 Anschluss der Komponenten Montieren Sie das Steuergerät und den Satelliten Receiver im Fahrzeuginneren. Achten Sie auf eine sorgfältige Verlegung der Kabel, um Kurzschlüsse zu vermeiden. Achten Sie Antenneneinheit hierbei auch auf schon vorhandene Kabel. Die elegante Kunstoffhaube schütz die Antenne bestens gegen äußere Witte- Schließen Sie die Antenne wie auf der Abbildung dargestellt an:...

  • Page 4: Das Steuergerät

    2. Installation 2. Installation 2.2 Das Steuergerät 2.3 Wahl des Standortes Vorderansicht des Steuergerätes Direct Broadcast Service (DBS) strahlt Audio, Video und Daten über den Satelliten aus, der sich in 35 km Höhe über der Erde befindet. Mit einer Empfangsstation wie die An- tenne und einem Satelliten Receiver werden die Signale vom Satelliten empfangen und Satellitenauswahl Ein / Aus Schalter...

  • Page 5: Inbetriebnahme Und Bedienung

    2.5 Skew Einstellungswerte für europäische Hauptstädte Folgende Einstellungen müssen Sie nur beim 1. Schalten Sie den Fernseher und den Satelliten Receiver ein. Achten Sie darauf, dass die Seaman 37 (ohne Auto Skew) vornehmen. LNB Versorgungsspannung im Receiver eingeschaltet ist. 0°...

  • Page 6: Fehlerbehebung

    • Vergewissern Sie sich, dass in den Einstellungen des Receivers die LNB Spannung ein- geschalten ist. • Nur bei Seaman 37 (ohne AutoSkew) Sollte die Antenne keinen Satelliten finden, überprüfen Sie die Skeweinstellung des Satelliten für ihren Standort. Eine Übersicht der Skew Einstellwerte finden Sie auf Seite 11.

  • Page 7: Aktualisierung Der Firmware

    5. Aktualisierung der Firmware 5. Aktualisierung der Firmware Updatevorgang: Wenn die Frequenz, auf der die Antenne den Satelliten idendifiziert, abgeschaltet wird, muss ein Firmwareupdate des Steuergerätes durchgeführt werden. 1. Schalten Sie das Steuergerät aus. Die aktuelle Firmware Version des Steuergerätes können Sie in den ersten 3 Sekunden nach dem Einschalten im unteren Bereich des Displays ablesen.

  • Page 8: Technische Daten

    7. Technische Daten Notizen Seaman 37 Seaman 45 Seaman 60 Antennen Typ ............Off-Set-Spiegel ......Off-Set-Spiegel ....... Off-Set-Spiegel Anzahl der Teilnehmer........3 ............3 ............3 LNB Typ..............Universal LNB ......Universal LNB ......Universal LNB Frequenzband .............Ku Band .......... Ku Band ........Ku Band Frequenzbereich ..........10.7 GHz bis 12.75 GHz ..
  • Page 9 Seaman 37 Seaman 45 GPS / AS Seaman 60 GPS / AS User manual Stand: 3.0 Mai 2015 // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
  • Page 10 Content 1. Introduction 1.1 General Information Please read the manual thoroughly before operating the equipment. In case of incorrect or improper handling of the warranty becomes void. Note: If you have already installed similar products, the procedure does not 1. Introduction necessarily coincide with this product.

  • Page 11: System Components

    2. Installation 1. Introduction 1.4 System Components 2.1 Connecting the components Install the control unit and the set-top box inside the vehicle. Maintain a careful instal- lation of the cable in order to avoid short circuits. Pay attention also to existing cables. Antenna unit The elegant plastic housing will protec- Connect the antenna as shown in the illustration below:...

  • Page 12: The Control Unit

    2. Installation 2. Installation 2.2 The contron unit 2.3 Selecting the location Front view of the control unit Direct Broadcast Service (DBS) satellites broadcast audio, video and data information from satellites located 22 miles in space. A receiving station, such as the antenna, should include a dish and satellite receiver to receive the signals and process them for use by Satellite Select On / Off switsch...

  • Page 13: Startup And Operation

    2.4 Startup and operation 2.5 Skew setting values for European capitals The following settings are only for the Seaman 37 1. Turn on the TV and the set-top box. The green LNB LED on the display of the control (without AutoSkew).

  • Page 14: Troubleshooting

    • Make sure that the settings of the set-top box to LNB voltage is switched on. This is indicated by the green LED on the control unit (LED green = LNB voltage present). • Only Seaman 37 (without AutoSkew) If the antenna has not found satellites, check the Skew settings for the satellite at your location.

  • Page 15: Firmware Update

    5. Firmware Update 5. Firmware Update Update process: When the frequency is switched off, on which the antenna idendifiziert the satellite, you must update the firmware of the control unit. 1. Turn off the controller. The current firmware version of the control unit, you can read on the bottom of the screen in the first 3 seconds after switching on.

  • Page 16: Specifications

    6. Specifications Notes Seaman 37 Seaman 45 Seaman 60 Antenna typ ............Off-Set-Dish......... Off-Set-Dish ......Off-Set-Dish Users ................3 ............3 ............3 LNB typ ..............Universal LNB ......Universal LNB ......Universal LNB Frequency band ..........Ku Band .......... Ku Band ........Ku Band Frequency range ..........10.7 GHz to 12.75 GHz ..
  • Page 17 Status: 3.0 May 2015 // Technical changes, misprints and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...

This manual is also suitable for:

Seaman 45 gps /asSeaman 60 gps /as
