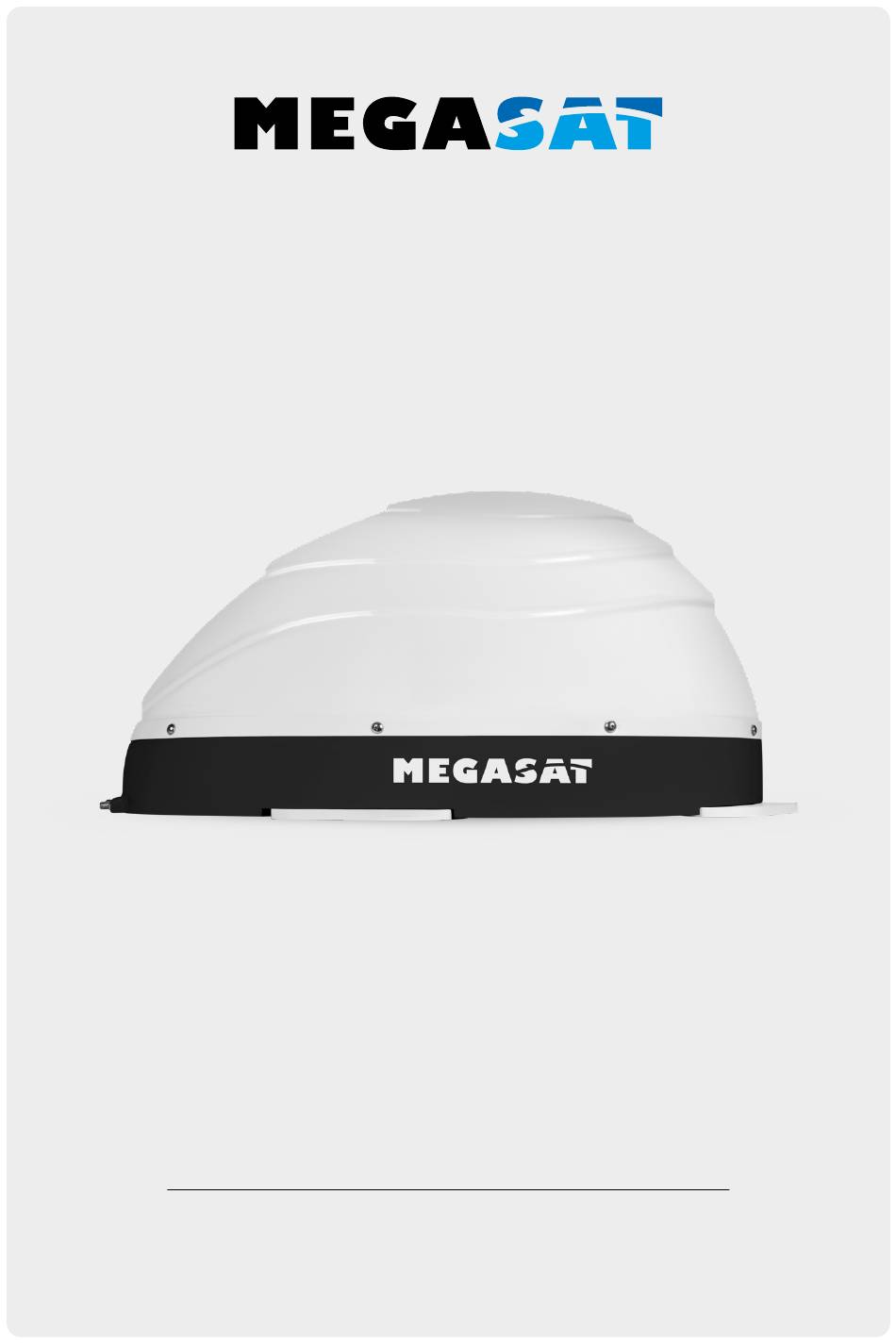

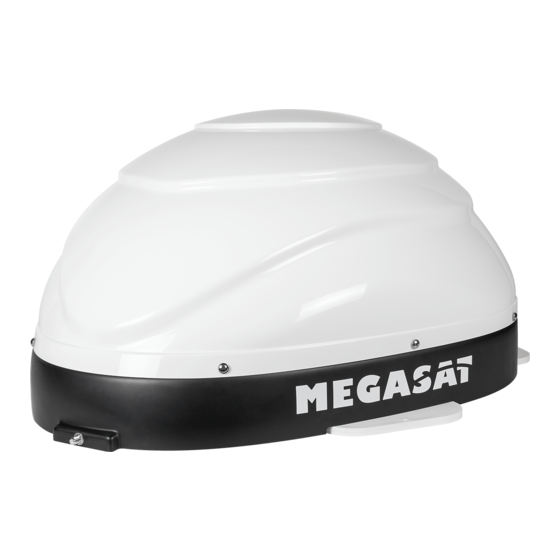

  • Page 1 Campingman Kompakt 3 Bedienungsanleitung...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis 1. Einführung 1.1 Sicherheitshinweise ................03 1.2 Lieferumfang ..................03 1.3 Systemkomponenten ................. 04 2. Installation 2.1 Installation auf dem Dach ..............05 2.2 Klebeanleitung ..................06 2.3 Installation im Innenbereich ............. 07 2.4 Anschluss der Komponenten ............08 2.5 Das Steuergerät ...................

  • Page 3: Einführung

    ƒ Lassen Sie Kinder nicht mit Folien oder anderen Verpackungsmaterialien spielen, es besteht Erstickungsgefahr. 1.2 Lieferumfang ƒ 1x Campingman Kompakt 3 ƒ 1x Steuergerät inkl. Stromkabel ƒ 1x Koaxialkabel (1 m) ƒ 1x Koaxialkabel (10 m) ƒ 1x Dachdurchführung ƒ...

  • Page 4: Systemkomponenten

    1. Einführung 1.3 Systemkomponenten Öffnen Sie den Karton und entnehmen Sie das Steuergerät, die Anschlusska- bel und das Verpackungsmaterial. Heben Sie die Antenne gerade nach oben aus dem Karton. Stellen Sie die Anlage niemals auf den Kopf! ACHTUNG! Entfernen Sie vor der Montage die mit „LOCK“...

  • Page 5: Installation

    2. Installation Grundsätzlich empfehlen wir den Einbau durch Ihren Fachhändler oder eine Fachwerkstatt vornehmen zu lassen! Beachten Sie bitte auch, dass sich durch die Antenne die Fahrzeughöhe entsprechend ändert! Bitte halten Sie sich unbedingt an die einzelnen Punkte der Montageanweisung! Allgemeines Sorgen Sie für einen geeigneten Arbeitsplatz, eine Garage/Halle ist besser als ein Platz im Freien.

  • Page 6: Klebeanleitung

    2. Installation 5. Rauen Sie die gezeichneten Flächen und Füße mit Schleifpapier (120er Kör- nung) leicht an und säubern Sie die Fläche erneut mit dem Reiniger und lassen Sie den Reiniger ca. 10 Minuten ablüften. ACHTUNG: Flächen an- schließend nicht mehr berühren. 6.

  • Page 7: Installation Im Innenbereich

    ƒ Verbinden Sie das Steuergerät mit dem Fernseher bzw. Sat-Receiver (1 m Koaxialkabel mit F-Stecker von „RECEIVER“ zum Sat-Receiver) Hinweis: Beim Campingman Kompakt 3 Twin schließen Sie ein zweites Koaxialkabel von der Antenne direkt an den zweiten Fernseher bzw. Sat-Receiver an. DEUTSCH...

  • Page 8: Anschluss Der Komponenten

    Kabel, um Kurzschlüsse zu vermeiden. Achten Sie hierbei auch auf schon vorhandene Kabel. Schließen Sie die Antenne wie auf der Abbildung dargestellt an: Zweiter Anschluss nur bei Campingman Kompakt 3 Twin Fernseher 2 12 V DC 5 A oder mit dem optionalen Netzteil 230 V AC / 12 V DC 5A...

  • Page 9: Das Steuergerät

    2. Installation 2.5 Das Steuergerät Standby-Taste Aktueller Satellit Satellitenauswahl Bestätigung Status-LEDs Grundposition (Keine Funktion) Anschluss für externes Anschluss zur Antenne Netzteil (optional) Anschluss zum Stromversorgung TV / Receiver (12 Volt) Achtung: Schließen Sie das Steuergerät immer über eine mit 7 Ampere abgesicherte und mind.

  • Page 10: Satellitenübertragung

    2. Installation 2.6 Satellitenübertragung Direct Broadcast Service (DBS) strahlt Audio, Video und Daten über den Satel- liten aus, der sich in 35.000 km Höhe über der Erde befindet. Mit einer Emp- fangsstation wie der Antenne und einem Satelliten Receiver werden die Signa- le vom Satelliten empfangen und verarbeitet.

  • Page 11: Einstellwerte Für Den Skew

    3. Einstellwerte für den Skew Skew-Einstellungswerte für europäische Hauptstädte Folgende Einstellungen müssen Sie nur beim Campingman Kompakt 3 (ohne Auto Skew) vornehmen! Signale in vertikaler (rot) und horizontaler 0° (blau) Linie haben einen Versatz von genau 90° zueinander. Durch die unterschiedli- che Position der Satelliten, abhängig von...

  • Page 12: Satellitensuche Mit Dem Steuergerät

    4. Satellitensuche mit dem Steuergerät 4.1 Bezeichnung der jeweiligen LEDs und Tasten Such-LED Satelliten-LED Blinkt während der Satelliten-Suche Astra 4 (4° Ost) Empfangs-LED Satelliten-LED Leuchtet bei gefundenem Satelliten Hotbird (13° Ost) Error-LED Satelliten-LED Leuchtet bei einer Fehlfunktion Hispasat (30° West) Bluetooth-LED Satelliten-LED Leuchtet bei Verbindung...

  • Page 13: Satellitensuche

    4. Satellitensuche mit dem Steuergerät 4.2 Satellitensuche Schalten Sie das Steuergerät an der Standby-Taste ein. Die Such-LED blinkt während des Suchvorgangs grün. Die Satelliten-LED des zuletzt vewendeten Satelliten blinkt grün. Um den Satelliten zu wechseln, müssen Sie innerhalb von ca. 3-5 Sek., während die LEDs blinken, den Satelliten mit den Pfeiltasten wechseln.

  • Page 14: Mobil-App Zur Steuerung Der Antenne

    Steuergerät können vorgenommen werden. Die App ist kostenlos im App Store (iOS) oder im Google Play Store (Android) erhältlich. Suchen Sie im jeweiligen Store nach dem Namen „Megasat“. Hinweis: Achten Sie darauf, dass Bluetooth im Mobilgerät aktivert ist und ®...

  • Page 15: Firmware-Update Der Antenne

    5. Mobil-App zur Steuerung der Antenne 3. Auf der Hauptoberfläche der App gibt es nun verschiedene Optionen: Firmware-Update der Antenne CAMPINGMAN KOMPAKT 3 Satelliten wechseln Bluetooth -Verbindung trennen ® DEUTSCH...
  • Page 16 5. Mobil-App zur Steuerung der Antenne 5.2 Firmware-Update der Antenne 1. Tippen Sie auf die Schaltfläche, um das Update-Menü zu öffnen. CAMPINGMAN KOMPAKT 3 2. Die App prüft, ob aktuell eine neuere Version der Firmware verfügbar ist: Reading data from server...

  • Page 17: Satellit Wechseln

    5. Mobil-App zur Steuerung der Antenne 5.3 Satellit wechseln 1. Tippen Sie auf die Schaltfläche um die Satelliten-Liste zu öffnen. 2. Wählen Sie den gewünschten Satelliten aus. Nach ca. 3-5 Se- kunden wird dieser automatisch gesucht. AS1 Astra 1 (19,2° Ost) AS2 Astra 2 (28,2°...

  • Page 18: Fehlerbehebung

    6. Fehlerbehebung Kein Satellitensignal Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satelliten befinden, führen zu einem Verlust des Signals. Wenn das Satellitensi- gnal durch schwere Wetterbedingungen verloren geht, wird das laufende Pro- gramm des Fernsehers bzw. Receivers unterbrochen (das Bild wird verpixeln, einfrieren oder verschwinden).

  • Page 19: Ausleuchtzone

    7. Ausleuchtzone Astra 1 Hotbird Hinweis: In den Randgebieten der Ausleuchtzone kann es zu Empfangsstörungen kommen. DEUTSCH...

  • Page 20: Montageabmessungen

    8. Montageabmessungen 806 mm DEUTSCH...
  • Page 21 Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Daten können jederzeit und ohne vorherige Ankündigung geändert werden. Konformitätsinformation Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 2014/30/EU (EMV), 2014/35/EU...
  • Page 22 PRODUKTREGISTRIERUNG Mit der Registrierung Ihres Megasat-Produkts haben Sie Zugriff auf unsere automatischen E-Mail-Benachrichtigungen. Falls ihr Produkt eine neue Firmware benötigt, werden Sie per E-Mail benachrichtigt. Für die Registrierung besuchen Sie bitte unsere Homepage www.megasat.tv Das Formular finden Sie unter Support a Produktregistrierung Version: 1.0 (August 2020)
  • Page 23 Campingman Kompakt 3 user manual...
  • Page 24 Content 1. Introduction 1.1 Safety Information ................03 1.2 Delivery ....................03 1.3 System components ................04 2. Installation 2.1 Installation on the roof ..............05 2.2 Gluing instructions ................06 2.3 Indoor installation ................07 2.4 Connection of the components ............08 2.5 The control unit ...................

  • Page 25: Introduction

    ƒ Do not let children play with foils or other packaging materials, there is a danger of suffocation. 1.2 Delivery ƒ 1x Campingman Kompakt 3 ƒ 1x Control unit incl. powercable ƒ 1x Coax cable (1 m) ƒ 1x Coax cable (10 m) ƒ...

  • Page 26: System Components

    1. Introduction 1.3 System components Open the carton and remove the control unit, connection cables and packing material. Lift the antenna straight up out of the box. Never turn the system upside down! WARNING! Before mounting, remove the screw marked „LOCK“ on the bottom of the antenna.

  • Page 27: Installation

    2. Installation As a matter of principle, we recommend having the installation carried out by your specialist dealer or a specialist workshop! Please also note that the vehicle height changes accordingly due to the antenna! Please strictly adhere to the individual points of the installation instructions! General information Provide a suitable workplace, a garage/hall is better than an outdoor place.

  • Page 28: Gluing Instructions

    2. Installation 5. Slightly roughen the drawn surfaces and feet with sandpaper (120 grain) and clean the surface again with the cleaner and allow the cleaner to flash off for about 10 minutes. WARNING: Do not touch the surfaces afterwards. 6.

  • Page 29: Indoor Installation

    ƒ Connect the control unit to the TV or satellite receiver (1 m coaxial cable with F-plug from „RECEIVER“ to the satellite receiver) Note: With the Campingman Kompakt 3 Twin you connect a second coaxial cable from the antenna directly to the second TV or satellite receiver. ENGLISH...

  • Page 30: Connection Of The Components

    Make sure that the cables are laid carefully to avoid short circuits. Also pay attention to existing cables. Connect the antenna as shown in the figure: Second connection only with Campingman Kompakt 3 Twin Television 2 12 V DC 5 A or with the optional power supply 230 V AC / 12 V DC 5A...
  • Page 31 2. Installation 2.5 Control unit Standby Current satellite Satellite selection Confirmation Status LEDs Home position (no function) Connection Connection for external for antenna power supply (optional) Connection to Power supply TV / set-top box (12 Volt) Warning: Always connect the control unit via a 7 ampere fused cable of at least 2.5 mm²...
  • Page 32 2. Installation 2.6 Satellite broadcasting Direct Broadcast Service (DBS) satellites broadcast audio, video and data infor- mation from satellites located 22.000 miles in space. A receiving station, such as the antenna, should include a dish and satellite receiver to receive the signals and process them for use by the consumer audio and video equipment.

  • Page 33: Setting Values For The Skew

    3. Setting values for the skew Skew setting values for European capitals You only need to make the following settings for the Campingman Kompakt 3 (without Auto Skew)! Signals in vertical (red) and horizontal (blue) 0° lines have an offset of exactly 90° to each other.

  • Page 34: Satellite Search With The Control Unit

    4. Satellite search with the control unit 4.1 Designation of the respective LEDs and keys Search-LED Satellite-LED Flashing during satellite search Astra 4 (4° East) Reception-LED Satellite-LED Lights up when a satellite is found Hotbird (13° East) Error-LED Satellite-LED Lights up in case of a malfunction Hispasat (30°...

  • Page 35: Satellite Search

    4. Satellite search with the control unit 4.2 Satellite search Switch the control unit on at the standby button. The search LED flashes green during the search process. The satellite LED of the last used satellite flashes green. To change the satellite, you must change the satellite with the arrow keys within approx.

  • Page 36: Connecting The Control Unit To The Mobile Device

    The app is available free of charge from the App Store (iOS) or the Google Play Store (Android). Search for the name „Megasat“ in the respective store. Note: Make sure that Bluetooth is activated on the mobile device and that ®...

  • Page 37: Firmware Update Of The Antenna

    5. Mobile App to control the antenna 3. On the main interface of the app there are now various options: Firmware update of the antenna CAMPINGMAN KOMPAKT 3 Change satellites Disconnect Bluetooth connection ® ENGLISH...
  • Page 38 5. Mobile App to control the antenna 5.2 Firmware Update of the Antenna 1. Tap the button to open the up- date menu. CAMPINGMAN KOMPAKT 3 2. The app checks whether a newer version of the firmware is currently available: Reading data from server...

  • Page 39: Change Satellite

    5. Mobile App to control the antenna 5.3 Change satellite 1. Tap on the button to open the satellite list. 2. Select the desired satellite. After approx. 3-5 seconds the satellite will be searched automatically. AS1 Astra 1 (19,2° East) AS2 Astra 2 (28,2°...

  • Page 40: Troubleshooting

    6. Troubleshooting No satellite signal Objects such as trees, bridges and large houses located at the satellite‘s angle of incidence cause the signal to be lost. If the satellite signal is lost due to severe weather conditions, the current program of the TV or receiver will be interrup- ted (the picture will pixelate, freeze or disappear).

  • Page 41: Footprint

    7. Footprint Astra 1 Hotbird Note: In the outlying areas of the footprint there may be interference. ENGLISH...

  • Page 42: Mounting Dimensions

    8. Mounting dimensions 806 mm ENGLISH...

  • Page 43: Specifications

    Technical details can be changed at any time without prior notice. Conformity information Hereby, Megasat Werke GmbH declares that the following product is in com- pliance with the essential requirements and other relevant provisions of direc- tives 2014/30/EU (EMC), 2014/35/EU (LVD) and 2014/53/EU (RED): Campingman Kompakt 3 (Art.-No.
  • Page 44 PRODUCT REGISTRATION Registering your Megasat product gives you access to our automatic e-mail notifications. If your product requires new firmware, you will be notified by e-mail. To register, please visit our homepage www.megasat.tv You can find the form under Support a Product registration Version: 1.0 (August 2020)
  • Page 45 Campingman Kompakt 3 Mode d’emploi...
  • Page 46 Sommaire 1. Introduction 1.1 Consignes de sécurité ................ 03 1.2 Volume de livraison ................03 1.3 Composants de système ..............04 2. Installation 2.2 Installation sur le toit ................05 2.3 Instructions de collage ............... 06 2.4 Installation à l‘intérieur ..............07 2.5 Connexion des composants .............

  • Page 47: Introduction

    ƒ Ne laissez pas les enfants jouer avec des feuilles ou d‘autres matériaux d‘em- ballage, il y a danger de suffocation. 1.2 Volume de livraison ƒ 1x Campingman Kompakt 3 ƒ 1x Appareil de commande (câble électrique inclus) ƒ 1x Câble coaxial (1 m) ƒ...

  • Page 48: Composants De Système

    1. Introduction 1.3 Composants du système Ouvrez le carton et retirez l‘unité de commande, les câbles de connexion et le matériel d‘emballage. Soulevez l‘antenne pour la sortir de sa boîte. Ne mettez jamais le système sens dessus dessous! ATTENTION! Avant le montage, retirez la vis marquée „LOCK“...

  • Page 49: Installation

    2. Installation Par principe, nous recommandons de faire effectuer l‘installation par votre revendeur spécialisé ou un atelier spécialisé ! Veuillez également noter que la hauteur du véhicule change en conséquence à cause de l‘antenne ! Veuillez respecter scrupuleusement les différents points des instructions d‘installation ! Informations générales Prévoyez un lieu de travail approprié, un garage/hall est préférable à...

  • Page 50: Instructions De Collage

    2. Installation 5. Rendre légèrement rugueux les surfaces et les pieds dessinés avec du pa- pier de verre (grain 120) et nettoyer à nouveau la surface avec le nettoyant et laisser le nettoyant s‘éteindre pendant environ 10 minutes. ATTENTION: Ne pas toucher les surfaces par la suite. 6.

  • Page 51: Installation À L'intérieur

    ƒ Connecter l‘unité de commande au téléviseur ou au récepteur satellite (câble coaxial de 1 m avec fiche F de „RECEIVER“ au récepteur satellite) Remarque: Avec le Campingman Kompakt 3 Twin, vous connectez un second câble coa- xial de l‘antenne directement au second téléviseur ou récepteur satellite. FRANÇAIS...

  • Page 52: Connexion Des Composants

    à proximité d‘un airbag. Veillez à ce que les câbles soient posés avec soin pour éviter les courts-circuits. Faites également attention aux câbles existants. Connectez l‘antenne comme indiqué sur la figure: Deuxième connexion seulement avec Campingman Kompakt 3 Twin Télévision 2 12 V DC 5 A ou avec le alimentation électrique optionnelle 230 V AC / 12 V DC 5A...
  • Page 53 2. Installation 2.5 L’appareil de commande Bouton de veille Satellite actuel Sélection des satellites Confirmer LED d‘état Position de base (aucune fonction) Raccordement Connexion pour l‘alimentation pour l‘antenne électrique externe (facultatif) Raccordement Alimentation de courant pour le récepteur (12 Volt) Attention: Toujours connecter l‘unité de commande par un câble de 7 ampères avec fusible et d‘une épaisseur minimale de 2,5 mm².
  • Page 54 2. Installation 2.6 Diffusion par satellite Direct Broadcast Service (DBS) diffuse des fichiers audio, vidéos et données par satellite qui se trouve 35.000 km au-dessus de la terre. Les signaux du satellite sont reçus et traités par un poste récepteur comme l’antenne et un récepteur satellite.

  • Page 55: Fixer Des Valeurs Pour Le Biais

    3. Fixer des valeurs pour le biais Des valeurs erronées pour les capitales européennes Il vous suffit d‘effectuer les réglages suivants pour le Campingman Kompact 3 (sans Auto Skew)! Les signaux des lignes verticales (rouge) et 0° horizontales (bleu) ont un décalage d‘exac- tement 90°...
  • Page 56 4. Recherche par satellite avec l‘unité de contrôle 4.1 Désignation des LED et des touches respectives LED de recherche Satellite LED Clignotement lors d‘ u ne recherche par satellite Astra 4 (4° Est) Recevoir le LED Satellite LED S‘allume lorsqu‘un satellite est trouvé Hotbird (13°...

  • Page 57: Recherche Par Satellite

    4. Recherche par satellite avec l‘unité de contrôle 4.2 Recherche par satellite Allumez l‘unité de commande en appuyant sur le bouton de veille. La LED de recherche clignote en vert pendant le processus de re- cherche. La LED du dernier satellite utilisé clignote en vert. Pour changer de satellite, vous devez changer de satellite à...

  • Page 58: Application Mobile Pour Contrôler L'antenne

    Les futures mises à jour du microlo- giciel de l‘unité de contrôle peuvent également être effectuées. L‘application est disponible gratuitement sur l‘App Store (iOS) ou le Google Play Store (Android). Cherchez le nom „Megasat“ dans le magasin correspondant. Remarque: Make sure that Bluetooth is activated in the mobile device and ®...
  • Page 59 5. Application mobile pour contrôler l‘antenne 3. Sur l‘interface principale de l‘application, il y a maintenant plusieurs options: Mise à jour du firmware de l‘antenne CAMPINGMAN KOMPAKT 3 Changer de satellite Déconnecter la connexion Bluetooth ® FRANÇAIS...

  • Page 60: Mise À Jour Du Micrologiciel De L'antenne

    5. Application mobile pour contrôler l‘antenne 5.2 Mise à jour du micrologiciel de l‘antenne 1. Appuyez sur le bouton pour ouvrir le menu de mise à jour. CAMPINGMAN KOMPAKT 3 2. L‘application vérifie si une version plus récente du micrologiciel est actuellement disponible: Reading data from server...

  • Page 61: Changer De Satellite

    5. Application mobile pour contrôler l‘antenne 5.3 Changer de satellite 1. Tapez sur le bouton pour ouvrir la liste des satellites. 2. Sélectionnez le satellite souhaité. Après environ 3 à 5 secondes, le satellite sera automatiquement recherché. AS1 Astra 1 (19,2° Est) AS2 Astra 2 (28,2°...

  • Page 62: Dépannage

    6. Dépannage Pas de signal satellite Les objets tels que les arbres, les ponts et les grandes maisons situés à l‘angle d‘incidence du satellite provoquent la perte du signal. Si le signal satellite est perdu en raison de conditions météorologiques difficiles, le programme en cours du téléviseur ou du récepteur sera interrompu (l‘image se pixellisera, se figera ou disparaîtra).

  • Page 63: Zone De Couverture

    7. Zone de couverture Astra 1 Hotbird Remarque: Dans les zones périphériques de la zone de couverture, des perturbations de la réception peuvent se produire. FRANÇAIS...

  • Page 64: Dimensions De Montage

    8. Dimensions de montage 806 mm FRANÇAIS...
  • Page 65 Des détails techniques peuvent être modifiés à tout moment sans annonce préalable. Informations sur la conformité Par la présente, Megasat Werke GmbH déclare que les appareils suivants sont conformes aux exigences essentielles et aux autres dispositions pertinentes des Directives 2014/30/EU (EMV), 2014/35/EU (LVD) et 2014/53/EU (RED): Campingman Kompakt 3 (Numéro d’article: 1500194)
  • Page 68 ENREGISTREMENT DES PRODUITS L‘enregistrement de votre produit Megasat vous donne accès à nos notifications automatiques par e-mail. Si votre produit néces- site un nouveau firmware, vous en serez informé par e-mail. Pour l‘inscription, veuillez visiter notre page d‘accueil www.megasat.tv Vous trouverez le formulaire sous Soutien a enregistrement du produit Version: 1.0 (Août 2020)
