WING W100-200
WING E100-200
WING C100-200

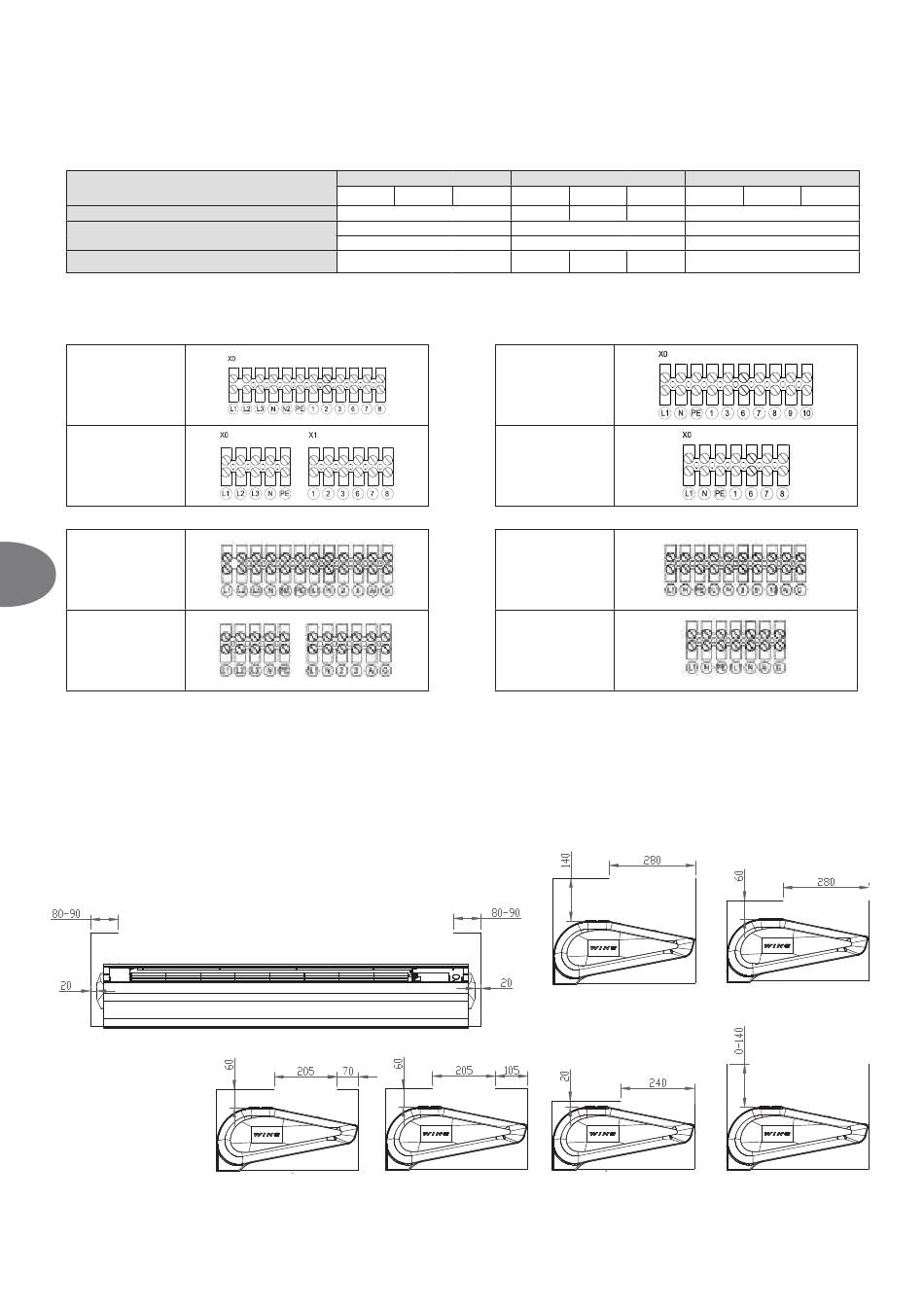

Rekomenduojami saugos prietaisai ir laidai
Įrenginys
Apsauga nuo perkrovos ir trumpojo jungimo
Apsauga nuo diferencinės srovės
Maitinimo laido skerspjūvis
DĖMESIO! Valdymas: 0-10 V NS – LiYCY 2x0,75 (ekranuotas).
DĖMESIO! Kabelių specifikacija ir apsauga leidžia neribota kabelių išdėstyma (Pagrindiniai reikalavimai E įrengimams pagal standarta PN-IEC 60364-5-523). Kita vertus visada reikia laikytis
vietinių rekomendacijų ir reikalavimų įrenginių pajungimui.
WING 100-200 yra suspaudimo plokštelė reguliuojama pagal atitinkamo storio laidus.
WING E100
WING E150-200
LT
WING E100 EC
WING E150-200 EC
DĖMESIO!
● Patariama laidus prijunginėti prie suspaudimo plokštelės prieš tai užspaudus antgalius su movomis.
● Įsitikinkite, kad erdvė aplink oro įtraukimo per uždangas vietą ir aplink išėjimo grotelių yra laisva nuo bet kokių kitų pastato konstrukcinių elementų, kurie galėtų trukdyti oro srautui (pvz.,
pakabinamosios lubos, maskuojantys įrengimai, ventiliaciniai kanalai ir pan.)
3.4. BUILT INTO A SUSPENDED CEILING
The installation of WING air curtains in the suspended ceiling is only possible if the appropriate minimum installation dimensions are maintained.
Permitted installation configurations:
WING W100-200
1m 1,5m 2m 1m
C6/6kA B16/3/6kA B20/3/6kA B25/3/6kA
IDN=30mA type AC arba A
IN=16A
3x1,5mm 5x1,5mm
²
WING W100-200
WING C100-200
WING W100-200 EC
WING C100-200 EC
156
WING E100-200
1,5m 2m 1m
IDN=30mA type AC arba A IDN=30mA type AC arba A
IN=40A
5x2,5mm 5x4,0mm
² ² ²
WING C100-200
1,5m 2m
C6/6kA
IN=16A
3x1,5mm
²
