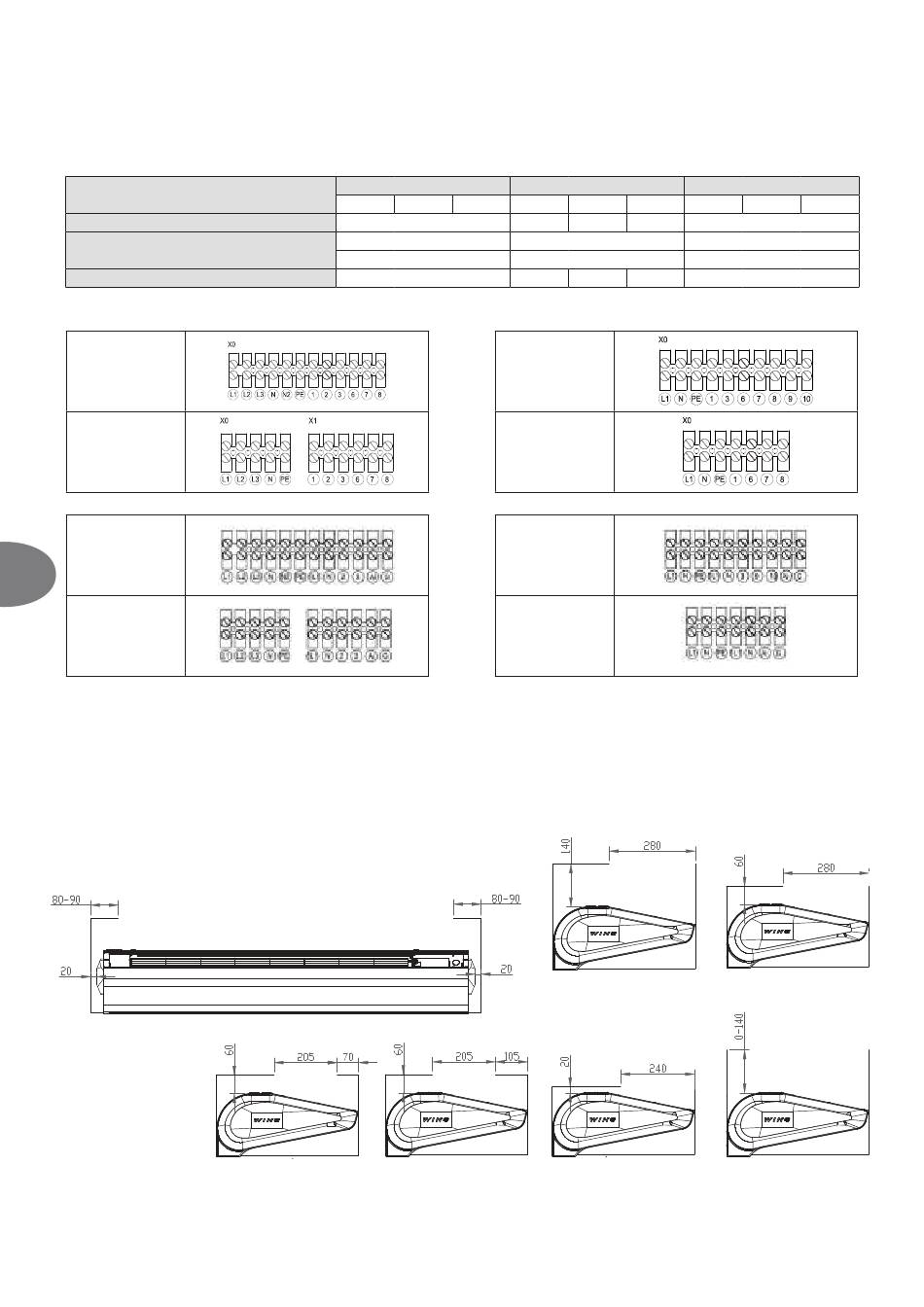

Zalecane zabezpieczenia i przewody
Urządzenie
Zalecane zabezpieczenie przeciążeniowo - zwarciowe
Zalecane zabezpieczenie różnicowoprądowe
Przekrój przewodów zasilających
UWAGA! Sterowanie 0-10 V DC: LiYCY 2x0,75 (ekranowany).
WING E100
WING E150-200
WING E100 EC
PL
WING E150-200 EC
UWAGA! Dobór przewodów i zabezpieczeń podano dla swobodnego ułożenia przewodów (sposób podstawowy wykonania instalacji E, wg PN-IEC 60364-5-523. Zawsze należy stosować
lokalne przepisy i rekomendacje dotyczące podłączania urządzeń.
WING 100-200 jest wyposażony w listwę zaciskową przystosowaną do odpowiedniej grubości przewodów
3.4. MONTAŻ W SUFICIE PODWIESZANYM
Montaż kurtyn powietrznych WING w suficie podwieszanym dopuszczalny jest tylko gdy zachowane są odpowiednie minimalne wymiary zabudowy.
Dopuszczalne konfigurację zabudowy:
WING W100-200
1m 1,5m 2m 1m
C6/6kA B16/3/6kA B20/3/6kA B25/3/6kA
IDN=30mA type AC lub A
IN=16A
3x1,5mm 5x1,5mm
²
WING W100-200
WING C100-200
WING W100-200 EC
WING C100-200 EC
12
WING E100-200
1,5m 2m 1m
IDN=30mA type AC lub A IDN=30mA type AC lub A
IN=40A
5x2,5mm 5x4,0mm
² ² ²
WING C100-200
1,5m 2m
C6/6kA
IN=16A
3x1,5mm
²
