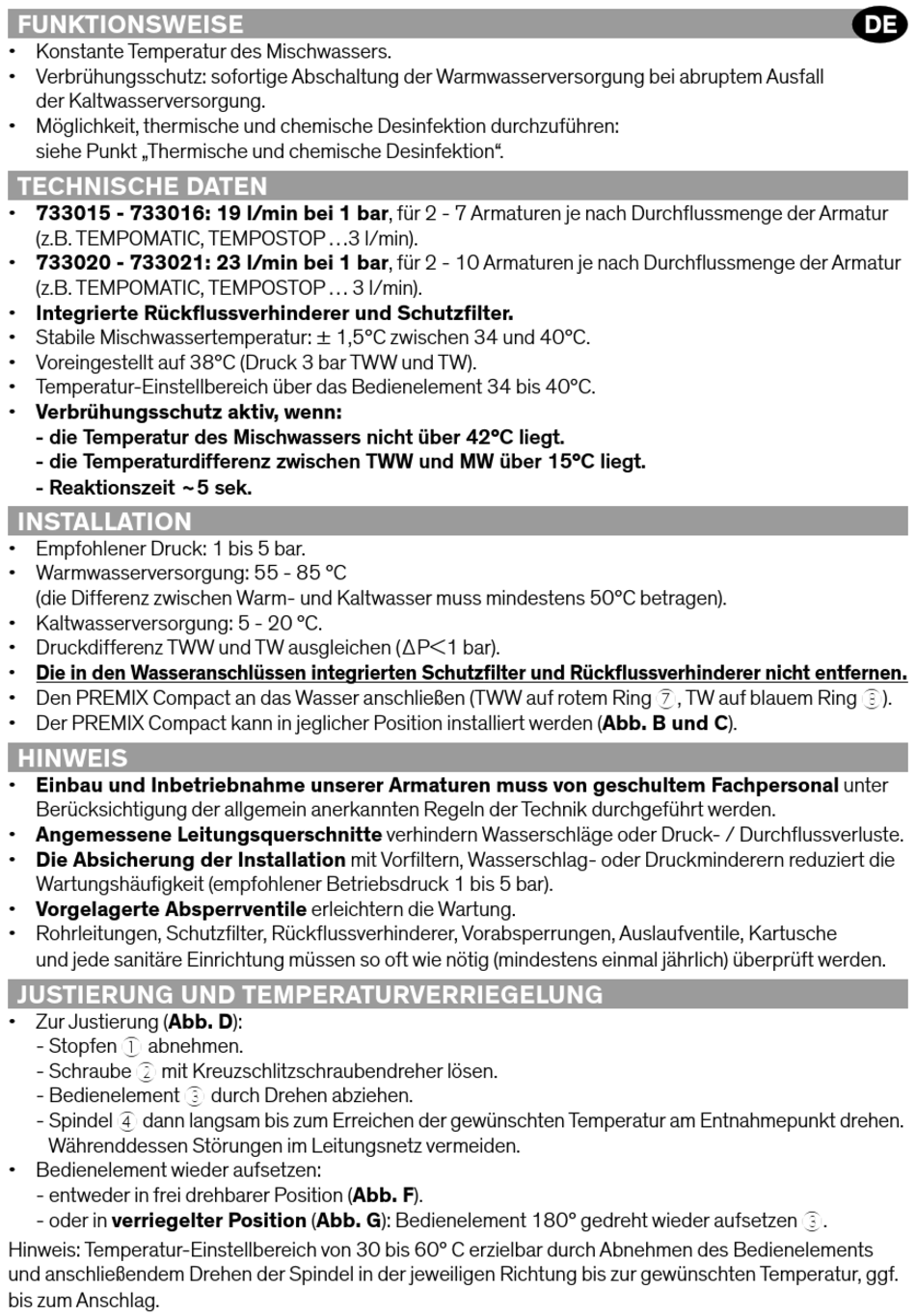

FUNKTIONSWEISE

• Konstante Temperatur des Mischwassers.
• Verbrühungsschutz: sofortige Abschaltung der Warmwasserversorgung bei abruptem Ausfall
der Kaltwasserversorgung.
• Möglichkeit, thermische und chemische Desinfektion durchzuführen:
siehe Punkt „Thermische und chemische Desinfektion".

TECHNISCHE DATEN

• 733015 - 733016: 19 l/min bei 1 bar, für 2 - 7 Armaturen je nach Durchflussmenge der Armatur
(z.B. TEMPOMATIC, TEMPOSTOP ...3 l/min).
• 733020 - 733021: 23 l/min bei 1 bar, für 2 - 10 Armaturen je nach Durchflussmenge der Armatur
(z.B. TEMPOMATIC, TEMPOSTOP ... 3 l/min).
• Integrierte Rückflussverhinderer und Schutzfilter.
• Stabile Mischwassertemperatur: ± 1,5°C zwischen 34 und 40°C.
• Voreingestellt auf 38°C (Druck 3 bar TWW und TW).
• Temperatur-Einstellbereich über das Bedienelement 34 bis 40°C.
• Verbrühungsschutz aktiv, wenn:
- die Temperatur des Mischwassers nicht über 42°C liegt.
- die Temperaturdifferenz zwischen TWW und MW über 15°C liegt.
- Reaktionszeit ~5 sek.
INSTALLATION
• Empfohlener Druck: 1 bis 5 bar.
• Warmwasserversorgung: 55 - 85 °C
(die Differenz zwischen Warm- und Kaltwasser muss mindestens 50°C betragen).
• Kaltwasserversorgung: 5 - 20 °C.
• Druckdifferenz TWW und TW ausgleichen (ΔP<1 bar).
• Die in den Wasseranschlüssen integrierten Schutzfilter und Rückflussverhinderer nicht entfernen.
• Den PREMIX Compact an das Wasser anschließen (TWW auf rotem Ring g, TW auf blauem Ring h).
• Der PREMIX Compact kann in jeglicher Position installiert werden (Abb. B und C).
HINWEIS
• Einbau und Inbetriebnahme unserer Armaturen muss von geschultem Fachpersonal unter
Berücksichtigung der allgemein anerkannten Regeln der Technik durchgeführt werden.
• Angemessene Leitungsquerschnitte verhindern Wasserschläge oder Druck- / Durchflussverluste.
• Die Absicherung der Installation mit Vorfiltern, Wasserschlag- oder Druckminderern reduziert die
Wartungshäufigkeit (empfohlener Betriebsdruck 1 bis 5 bar).
• Vorgelagerte Absperrventile erleichtern die Wartung.
• Rohrleitungen, Schutzfilter, Rückflussverhinderer, Vorabsperrungen, Auslaufventile, Kartusche
und jede sanitäre Einrichtung müssen so oft wie nötig (mindestens einmal jährlich) überprüft werden.
JUSTIERUNG UND TEMPERATURVERRIEGELUNG
• Zur Justierung (Abb. D):
- Stopfen a abnehmen.
- Schraube b mit Kreuzschlitzschraubendreher lösen.
- Bedienelement c durch Drehen abziehen.
- Spindel d dann langsam bis zum Erreichen der gewünschten Temperatur am Entnahmepunkt drehen.
Währenddessen Störungen im Leitungsnetz vermeiden.
• Bedienelement wieder aufsetzen:
- entweder in frei drehbarer Position (Abb. F).
- oder in verriegelter Position (Abb. G): Bedienelement 180° gedreht wieder aufsetzen c.
Hinweis: Temperatur-Einstellbereich von 30 bis 60° C erzielbar durch Abnehmen des Bedienelements
und anschließendem Drehen der Spindel in der jeweiligen Richtung bis zur gewünschten Temperatur, ggf.
bis zum Anschlag.
