3
Montaż okapu
3.2.2 Mocowan e kołków
rozporowych
Wciśnij kołki Ø 8 mm (X,Y) w otwory wywiercone
dla śrub wieszaków. Wciśnij 2 x kołki Ø 6 mm (Z)
w otwory wywiercone wiertłem Ø6 mm do mo-
cowania płytki złącza komina zewnętrznego.
(Rysunek 4).
3.2.3 Zakładan e śrub
w eszaków

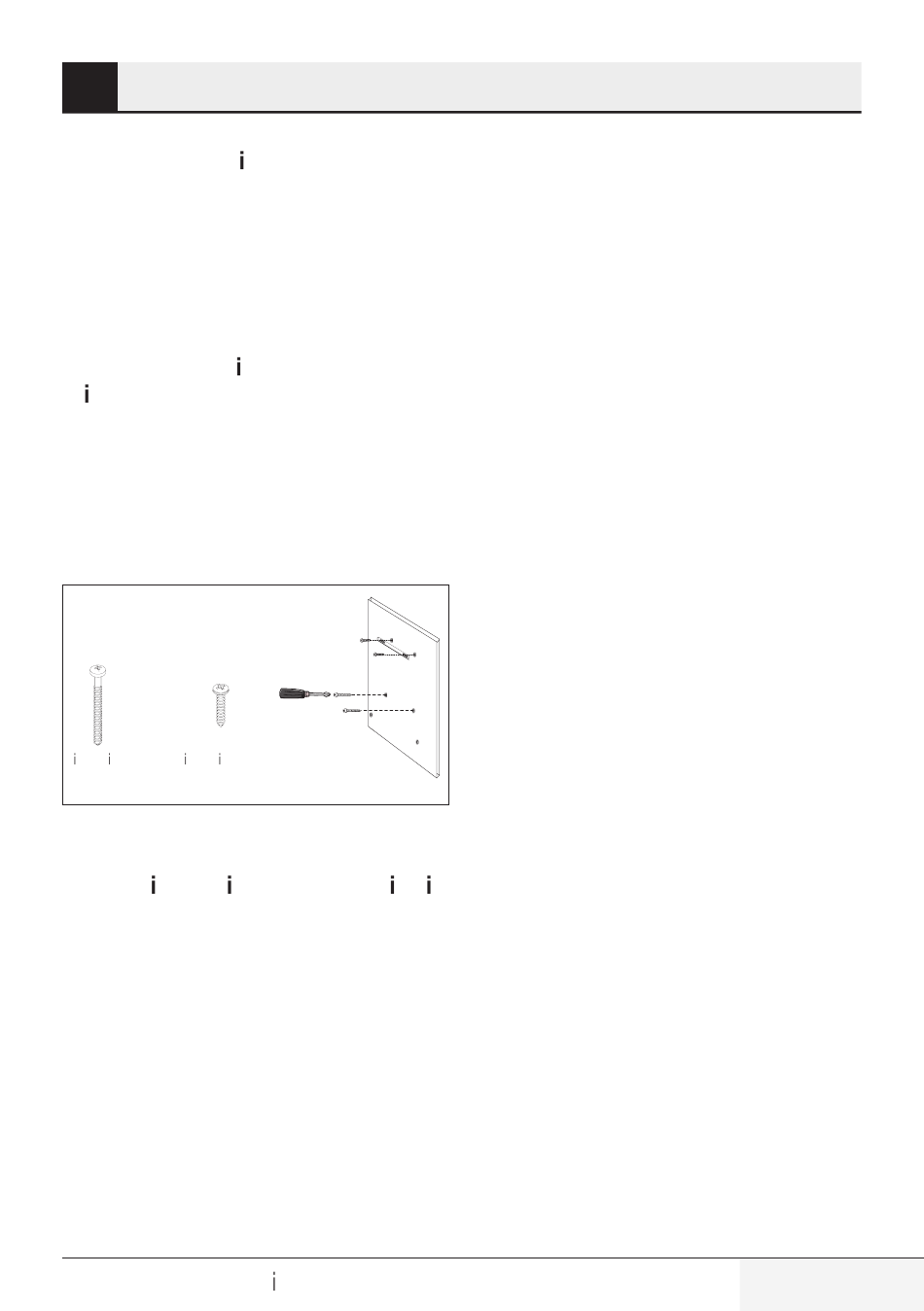

Załóż śruby 5.5x60 wieszaków we wciśnięte w
ścianę kołki Ø 8 mm (Y). Zachowaj odstęp 5 mm
pomiędzy łbem śruby a ścianą.
Przymocuj płytkę złącza komina wewnętrznego
do ściany wkrętami 3,9x22 Ø wkręconymi w kołki
6 mm (Z).
(Rysunek 5)
V s cruc forme de V s cruc forme
4,9x50 de 3,9x22
(Rysunek 5)
3.2.4 W eszan e okapu na śc an e
• Zawieś okap na śrubach wkręconych w otwory
Y.
• Otwórz boczne okienko wlotowe w okapie po-
ciągając za nie ku sobie. Załóż śruby 4,9x50 w
otwory umieszczone wewnątrz, aby zabezpie-
czyć okap.
Okap / Instrukcja obsług
(Rysunek 5).
Z
Z
Y
X
Y
X
75 / PL
