Instalac ón de su aparato
3.2.2 Ajuste con mart llo de los
tacos en la pared
Martille los tacos de pared de Ø 8 mm (X,Y) en los
orificios taladrados para los tornillos del colgador.
Martille 2 x tacos de pared de Ø 6 mm (Z) en los
orificios taladrados con una broca de Ø6 mm para
la placa de conexión de la chimenea externa.
(Figura 5)
3.2.3 Instalac ón de los torn llos
del colgador
Instale los tornillos del colgador de 4,9x50 en los
tacos de pared de Ø 8 mm (Y) que ha martillado en
la pared. Debe haber una distancia de 5 mm entre
la cabeza del tornillo y la pared. (Figura 5)
Conecte la placa de conexión de la chimenea inter-
na a los tacos de pared de 6 mm (Z) sobre la pared
utilizando tornillos de Ø 3,9x22.(Figura 5)
Torn llo de cabeza Torn llo de cabeza cruc -
cruc forme de forme de 3,9 x 22
4,9x50

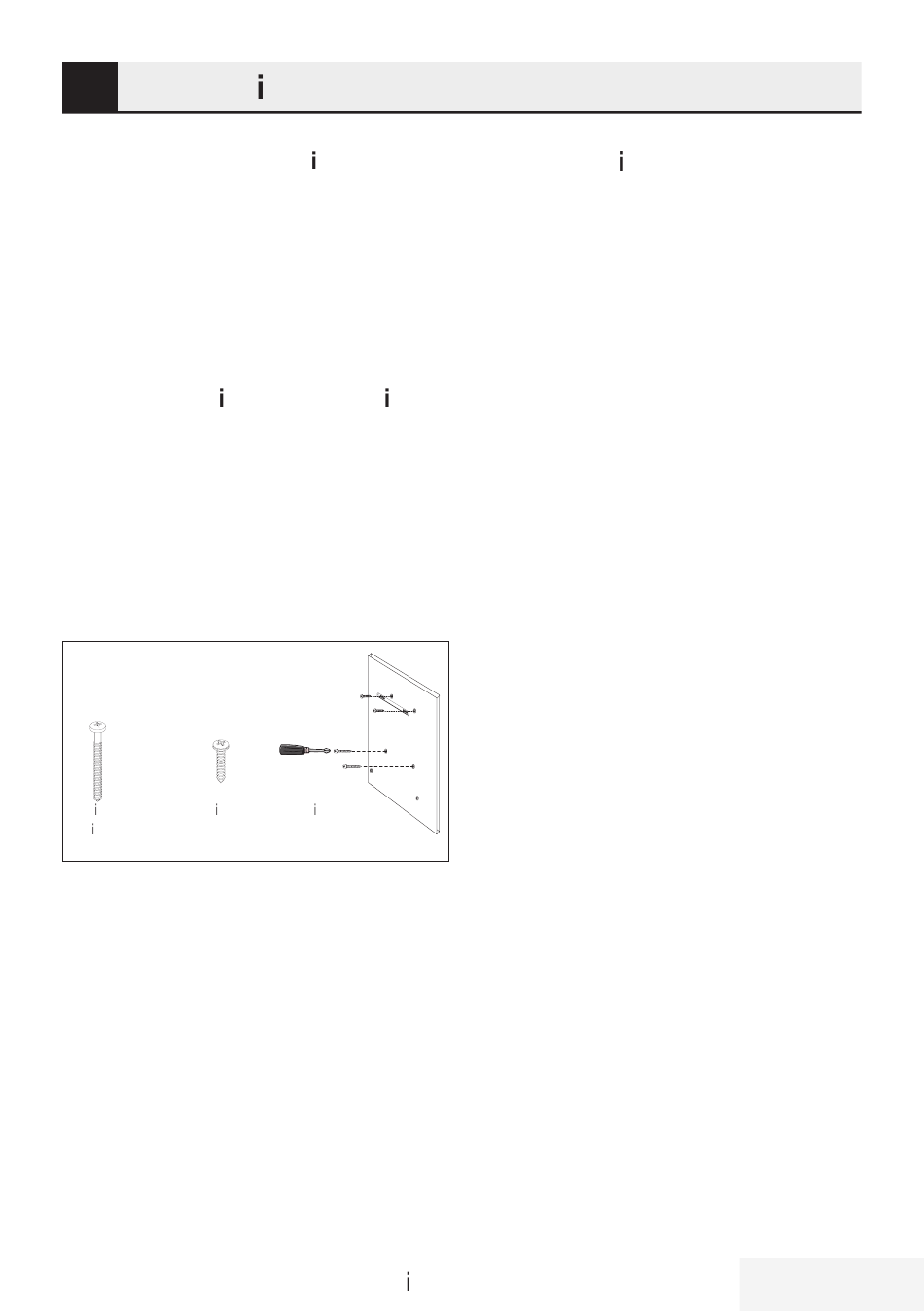

(Figura 5)
Campana extractora / Manual del usuar o
3.2 Colocac ón de la campana
extractora colgada en la pared
• Cuelgue la campana extractora en los tornillos
que ha instalado en los orificios Y.
• Abra la ventana de aspiración lateral de la cam-
pana tirando hacia usted. Instale los tornillos de
4,9x50 a través de los orificios X ubicados aden-
tro, para fijar el aparato.
Z
Z
Y
X Y
X
