3
Gerät nstall eren
3.2.2 Dübel e nsetzen
Schlagen Sie die 8-mm-Dübel (X, Y) mit einem
Hammer in die für die Halteschrauben gebohr-
ten Löcher. Schlagen Sie zwei 6-mm-Dübel
(Z) mit einem Hammer in die für die externe
Kaminschachtanschlussplatte mit einem 6-mm-
Bohrer gebohrten Löcher. (Abbildung 5)
3.2.3 Halteschrauben
nstall eren

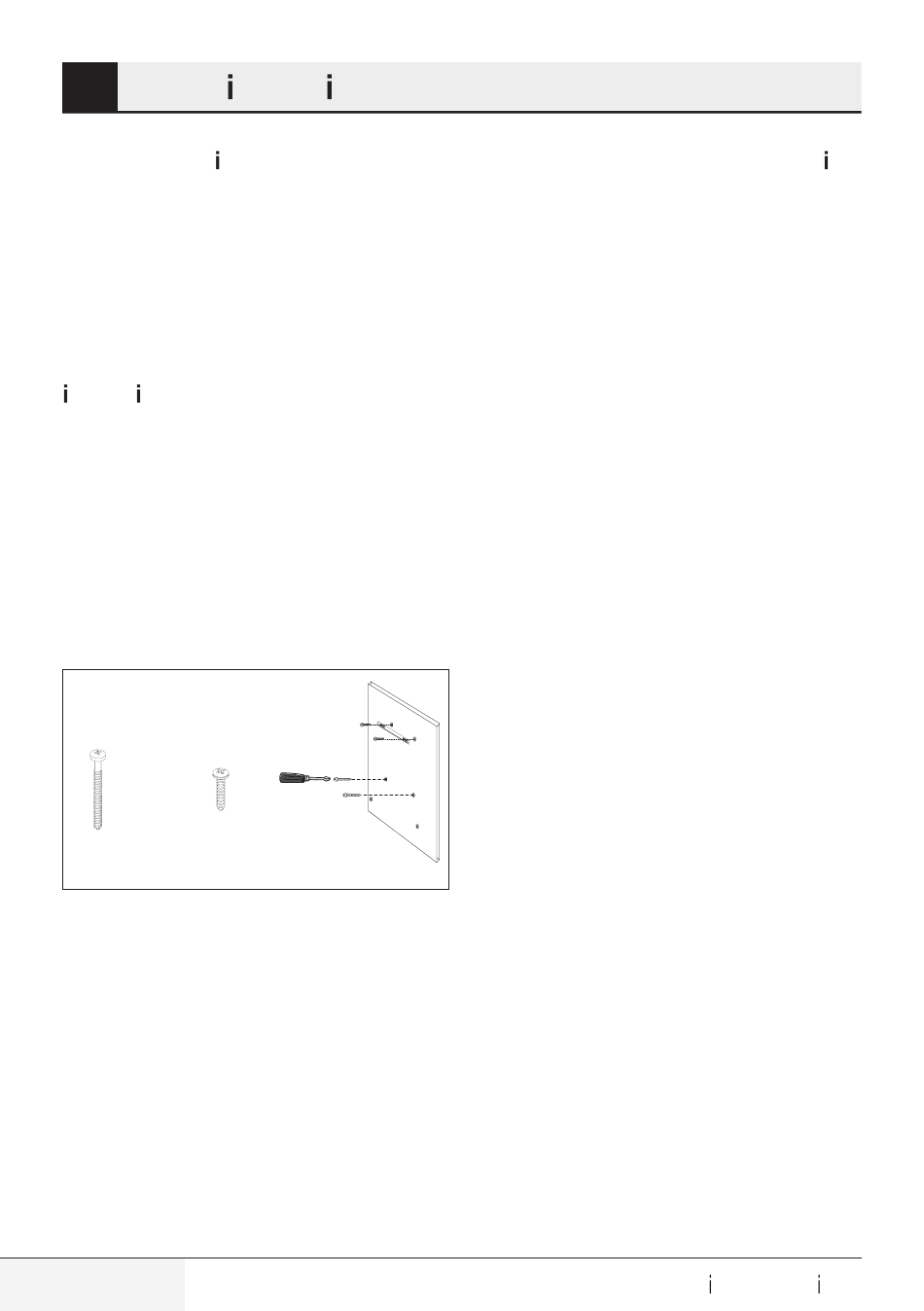

Drehen Sie die Halteschrauben (4,9x50) in die
8-mm-Dübeln (Y), die Sie mit einem Hammer in die
Wand geschlagen haben. Zwischen Schraubkopf
und Wand muss ein Abstand von 5 mm eingehal-
ten werden. (Abbildung 5)
Befestigen Sie die interne
Kaminschachtanschlussplatte mit Schrauben (Ø
3,9 x 22) an den 6-mm-Dübeln (Z) in der Wand.
(Abbildung 5)
Kreuzschraube
Kreuzschraube
3,9 x 22
4,9x50
(Abbildung 5)
12 / DE
3.2.4 Dunstabzugshaube an d e
Wand hängen
• Hängen Sie die Dunstabzugshaube in die
Schrauben ein, die Sie in den Y-Löchern instal-
liert haben.
• Öffnen Sie das seitliche Saugfenster der Dunst-
abzugshaube, indem Sie es zu sich ziehen.
Installieren Sie die Schrauben (4,9x50) zur Be-
festigung des Gerätes in den Löchern X an der
Innenseite.
Z
Z
Y
X Y
X
Dunstabzugshaube / Bed enungsanle tung
