3
Instalac ón de su aparato
3.1 Accesor os de nstalac ón
1 x placa de conexión de
chimenea
1 x adaptador plástico de
chimenea de Ø150 mm
A continuación se proporciona la información ne-
cesaria para la preparación del lugar de instalación
para su campana extractora.
Campana extractora / Manual del usuar o

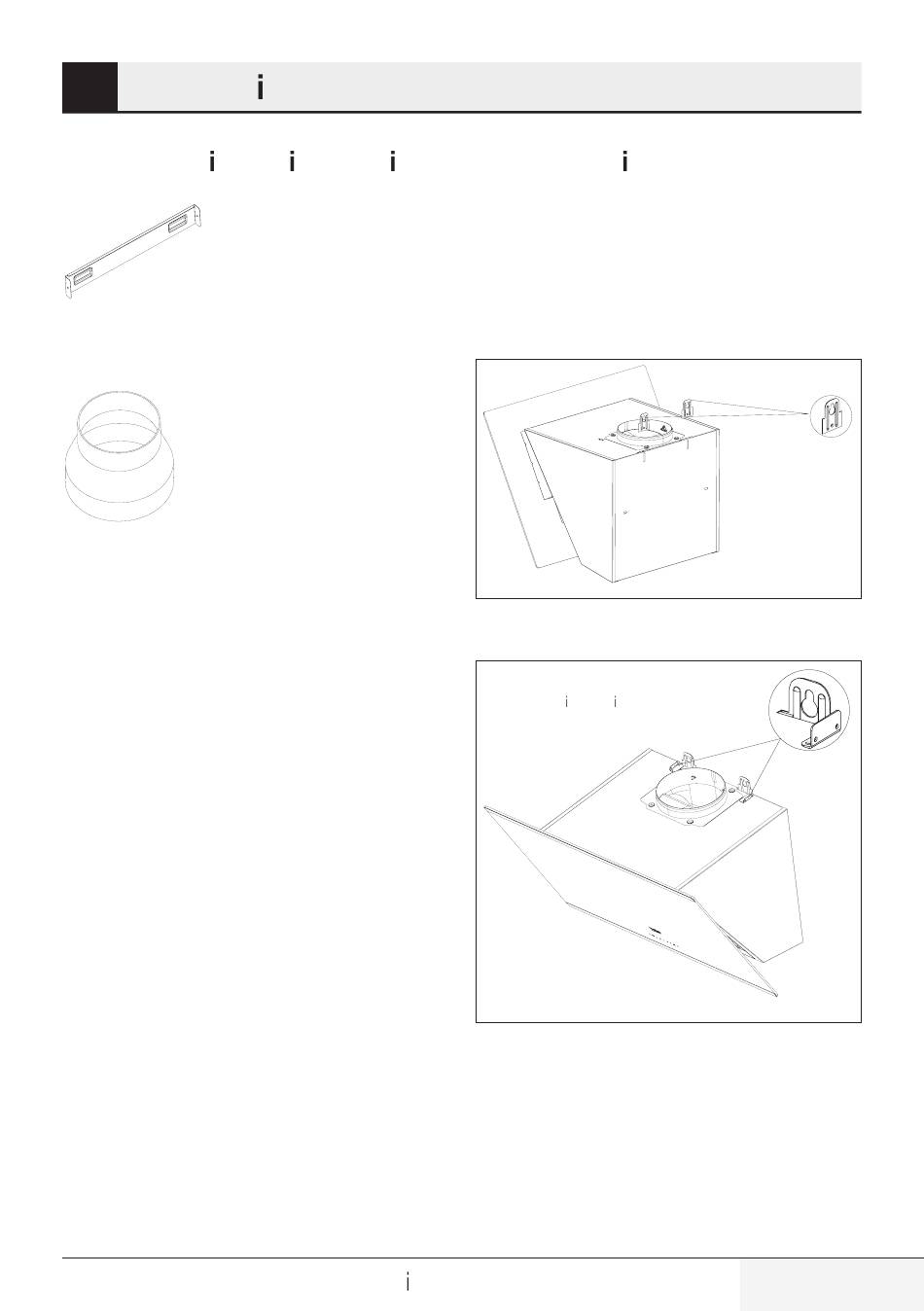

3.2 Instalac ón de la campana
extractora en la pared
Para instalar la campana extractora en la pared,
afloje los tornilloos de las placas del colgador en
la carcasa del motor y tire las placas hacia arriba.
Luego, ajuste los tornillos de las placas del colga-
dor.
(Figura 3a).
(Figura 3a)
Placa de conex ón de ch menea externa
(Figura 3b)
Si va a utilizar un tubo de Ø 120 mm, instale un
adaptador de chimenea de Ø 120 mm sobre el
mismo.
Placa del
colgador
41 / ES
