CONNEXION ET ENTRETIEN

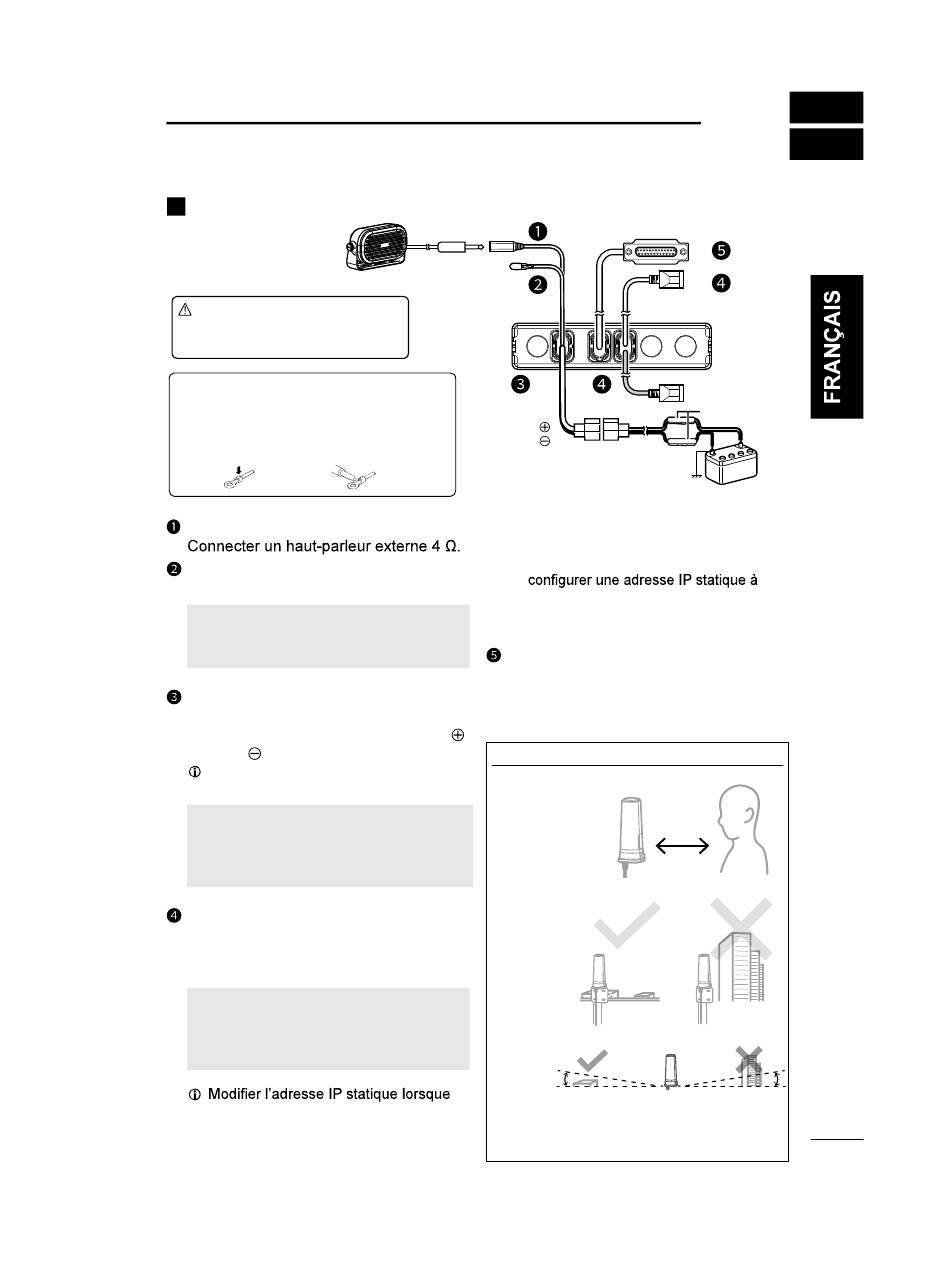

Raccordement du panneau arrière
Haut-parleur en option
AVERTISSEMENT ! NE
JAMAIS retirer les portes-fusibles
du câble d'alimentation CC.
REMARQUE : Utilisez les bornes comme
illustré ci-dessous pour les connexions
des câbles.
À pincer Soudure
PRISE POUR HAUT-PARLEUR EXTERNE
CÂBLE D'ALLUMAGE
Se connecter à une ligne d'allumage.
ATTENTION : NE PAS exercer de
pression sur ce câble. La liaison au câble
d'alimentation CC est recommandée.
CONNECTEUR D'ALIMENTATION CC
Se connecter à la batterie 12 V/24 V CC.
Faire attention à la polarité. Fil rouge :
Fil noir :
Vous pouvez également connecter
l'adaptateur secteur en option.
ATTENTION : NE PAS inverser la polarité
lors de la connexion du câble d'alimentation
CC à une source d'alimentation. Cela
pourrait endommager l'émetteur-récepteur.
CÂBLE LAN (Gris : pour l'antenne,
Noir : pour le réseau IP)
Connecter l'antenne fournie ou des
périphériques réseau, tel qu'un HUB.
ATTENTION : NE PAS connecter
d'appareils autres que des périphériques
réseau, tels qu'un microphone. Cela
pourrait endommager l'émetteur-récepteur.
Rouge : ,
Noir :
Batterie 12 V
ou 24 V
l'émetteur-récepteur est connecté à des
périphériques réseau.
Avant d'utiliser l'émetteur-récepteur,
l'antenne et l'unité principale.
( Par défaut : Unité principale : 192.168.0.1,
Unité d'antenne : 192.168.0.2)
D-Sub 25 broches
Connecter pour utiliser la fonction d'extension.
Demandez à votre revendeur pour plus
de détails.
,
Installation des antennes extérieures
Maintenir un écart
d'au moins 20 cm
(7,9 pouces) entre
l'unité d'antenne et
le corps.
S'éloigner
des bâtiments
et utiliser
l'émetteur-
récepteur dans
des zones à
ciel ouvert.
8°
Installer les antennes extérieures dans un endroit
avec une vue dégagée du ciel. S'assurer qu'il n'y
a pas d'obstacles tels que des bâtiments ou des
arbres à plus de 8 degrés autour de l'antenne.
4
Portes-fusibles
1
2
3
4
5
6
7
8
9
20 cm
10
7,9 inch
11
12
48
