CONEXIÓN Y MANTENIMIENTO

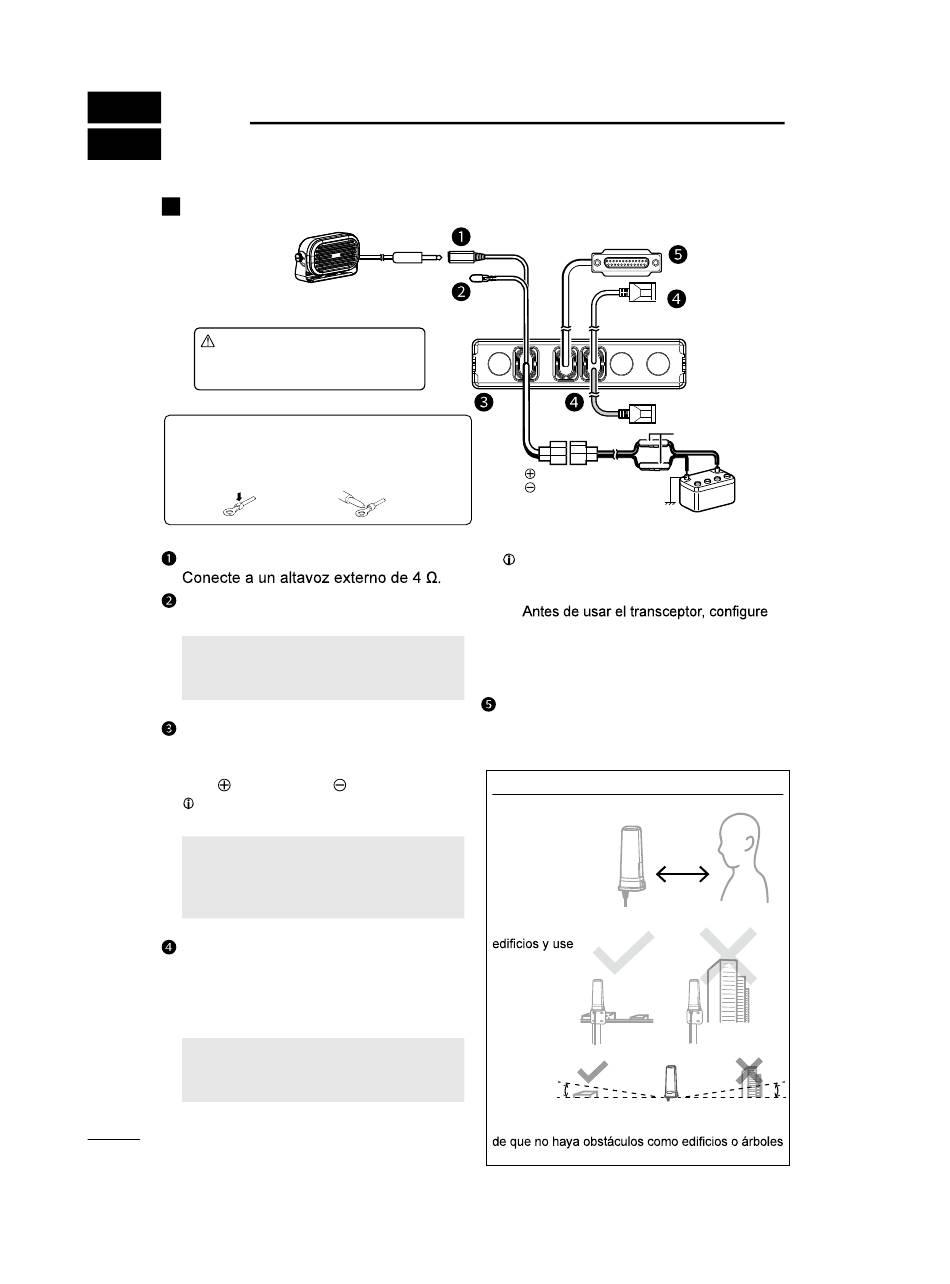

Conexión del panel posterior
¡ADVERTENCIA! NUNCA
retire el portafusibles del cable
de alimentación CC.
NOTA: Utilice los terminales tal y como se
muestra a continuación para las conexiones
de los cables.
Presionar
CONECTOR DEL ALTAVOZ EXTERNO
CABLE DE ENCENDIDO
Conecte a una línea de encendido.
PRECAUCIÓN: NO aplique presión en
este cable. Se recomienda vincular al
cable de alimentación de CC.
CONECTOR DE ALIMENTACIÓN CC
Conecte a una batería 12 V/24 V CC.
Preste atención a la polaridad. Línea
roja: , Línea negra:
También puede conectar el adaptador de CA
opcional.
PRECAUCIÓN: NO invierta la polaridad
del cable de alimentación CC al
conectarse a una fuente de alimentación.
Esto podría dañar el transceptor.
CABLE LAN
(Gris: para la antena, negro: para la red IP)
Conecte la antena suministrada o
dispositivos de red como, por ejemplo,
un concentrador.
PRECAUCIÓN: NO conecte dispositivos
que no sean de red como, por ejemplo,
el micrófono. Podría dañar el transceptor.
35
Altavoz
opcional
Rojo:
Soldar
Negro:
Instalación de las antenas exteriores
Mantenga una
distancia mínima
de 20 cm (7,9
pulgadas) entre la
unidad de antena y
un cuerpo humano.
Aléjese de los
el transceptor
en áreas a
cielo abierto.
Instale
las
antenas
externas
en un
lugar con una vista despejada del cielo. Asegúrese
que superen los 8 grados alrededor de la antena.
Portafusibles
,
Batería de
12 V o 24 V
Cambie la dirección IP estática cuando
el transceptor esté conectado a
dispositivos de red.
una dirección IP estática para la unidad
de antena y la unidad principal.
(Predeterminado: Unidad principal:
192.168.0.1, unidad de antena: 192.168.0.2)
D-Sub 25 pines
Conecte para utilizar la extensión de función.
Consulte con su distribuidor para
obtener información detallada.
20 cm
8°
