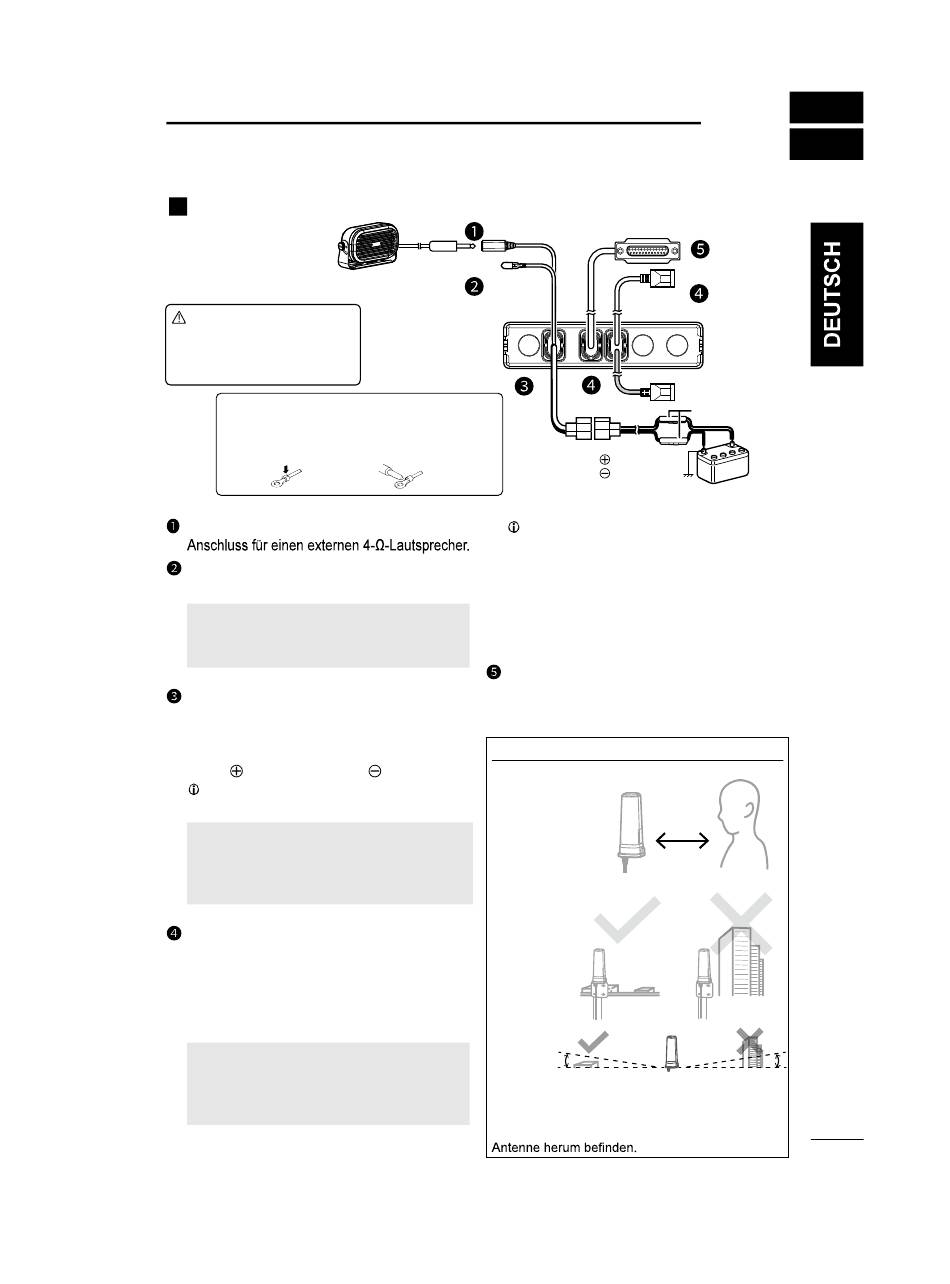

ANSCHLÜSSE UND WARTUNG
Rückseitenanschluss
Optionaler Lautsprecher
WARNUNG! NIEMALS
die Sicherungshalter
vom Gleichstromkabel
entfernen.
HINWEIS: Verwenden Sie die unten
angegebenen Anschlüsse für die
Kabelverbindungen.
Crimpen
BUCHSE FÜR EXTERNEN LAUTSPRECHER
ZÜNDKABEL
Zum Anschluss an eine Zündleitung.
VORSICHT: KEINEN Druck auf dieses
Kabel ausüben. Wir empfehlen, das
Gleichstromkabel festzubinden.
GLEICHSTROMANSCHLUSSs
Zum Anschließen einer 12-V/24-V-
Gleichstromversorgung.
Achten Sie auf die Polaritäten. Rote
Linie: , Schwarze Linie:
Sie können auch den optionalen Netzadapter
anschließen.
VORSICHT: NICHT die Polarität des
Gleichstrom-Versorgungskabels umkehren, wenn
Sie eine Stromversorgung anschließen. Dadurch
kann der Transceiver beschädigt werden.
LAN-KABEL
(Grau: für die Antenne, Schwarz: für das
IP-Netzwerk)
Zum Anschluss der mitgelieferten
Antenne oder von Netzwerkgeräten wie
z. B. einem HUB.
VORSICHT: KEINE anderen Geräte
außer Netzwerkgeräten anschließen,
wie z. B. ein Mikrofon. Dadurch kann
der Transceiver beschädigt werden.
Lot
Rot:
Schwarz:
Ändern Sie die statische IP-
Adresse, wenn der Transceiver mit
Netzwerkgeräten verbunden ist. Richten
Sie vor der Benutzung des Transceivers
eine statische IP-Adresse für die
Antenneneinheit und das Hauptgerät ein.
(Standardeinstellung: Hauptgerät:
192.168.0.1, Antenneneinheit: 192.168.0.2)
D-Sub 25-polig
Anschluss für die Funktionserweiterung.
Für Einzelheiten wenden Sie sich an
Ihren Fachhändler.
Aufstellen der Außenantennen
Halten Sie einen
Mindestabstand
von 20 cm (7.9
Zoll) zwischen der
Antenneneinheit
und einem
menschlichen
Körper ein.
Entfernen
Sie sich von
Gebäuden und
verwenden
Sie den
Transceiver
unter freiem
Himmel.
8°
Stellen Sie die Außenantennen an einem Ort mit
freier Sicht zum Himmel auf. Stellen Sie sicher,
dass sich keine Hindernisse wie Gebäude oder
Bäume in einem Winkel von über 8 Grad um die
4
Sicherungshalter
,
12-V- oder
24-V-Batterie
20 cm
