Durchmessersprünge in Rohrleitungen sind ausschließlich nur von groß
nach klein erlaubt, um Fehlmessungen zu vermeiden.
Bei potentiellen Temperaturerhöhungen im Leitungssystem und der daraus
resultierenden, unzulässig hohen Druckerhöhung (>1,0 MPa; nach DIN EN 806-2)
müssen geeignete Gegenmaßnahmen zur Verhinderung der unzulässigen Druck-
überschreitung vorgenommen werden.
4.1

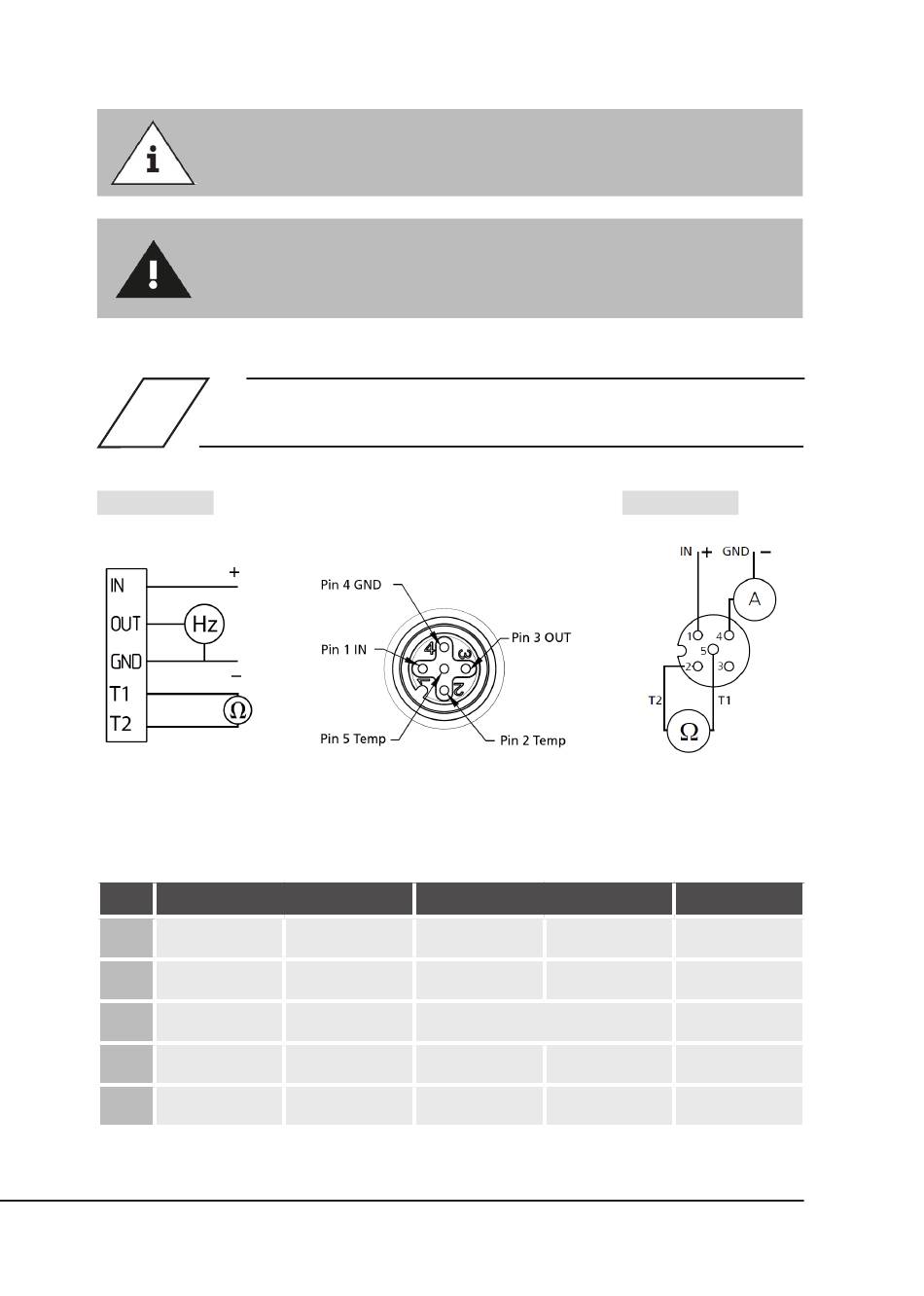

Anschlussplan für die Anbindung an die GLT
Figur 138 4G:
Bei der Verwendung des KEMPER Durchflussmessarmatur-Kabels, M12x1 mit losen Litzen Figur
138 00 012, für die Verbindung der Durchflussmessarmaturen Figur 138 4G und Figur 138 6G mit
einer GLT ergibt sich folgende Zuordnungen:
PIN Figur 138 4G
1 IN
4 GND
3 OUT
2 Temp.
5 Temp.
5VDC
Masse
Frequenz
Pt1000 Temp.
Pt1000 Temp.
© www.kemper-olpe.de – 07.2020 – K41001384G001-00 – 9/24
Figur 138 6G:
Figur 138 6G
IN 8...33VDC
GND Masse
Keine Belegung!
Pt1000
Pt1000
Litzenfarbe
braun
schwarz
blau
weiß
grau (grün/gelb)
