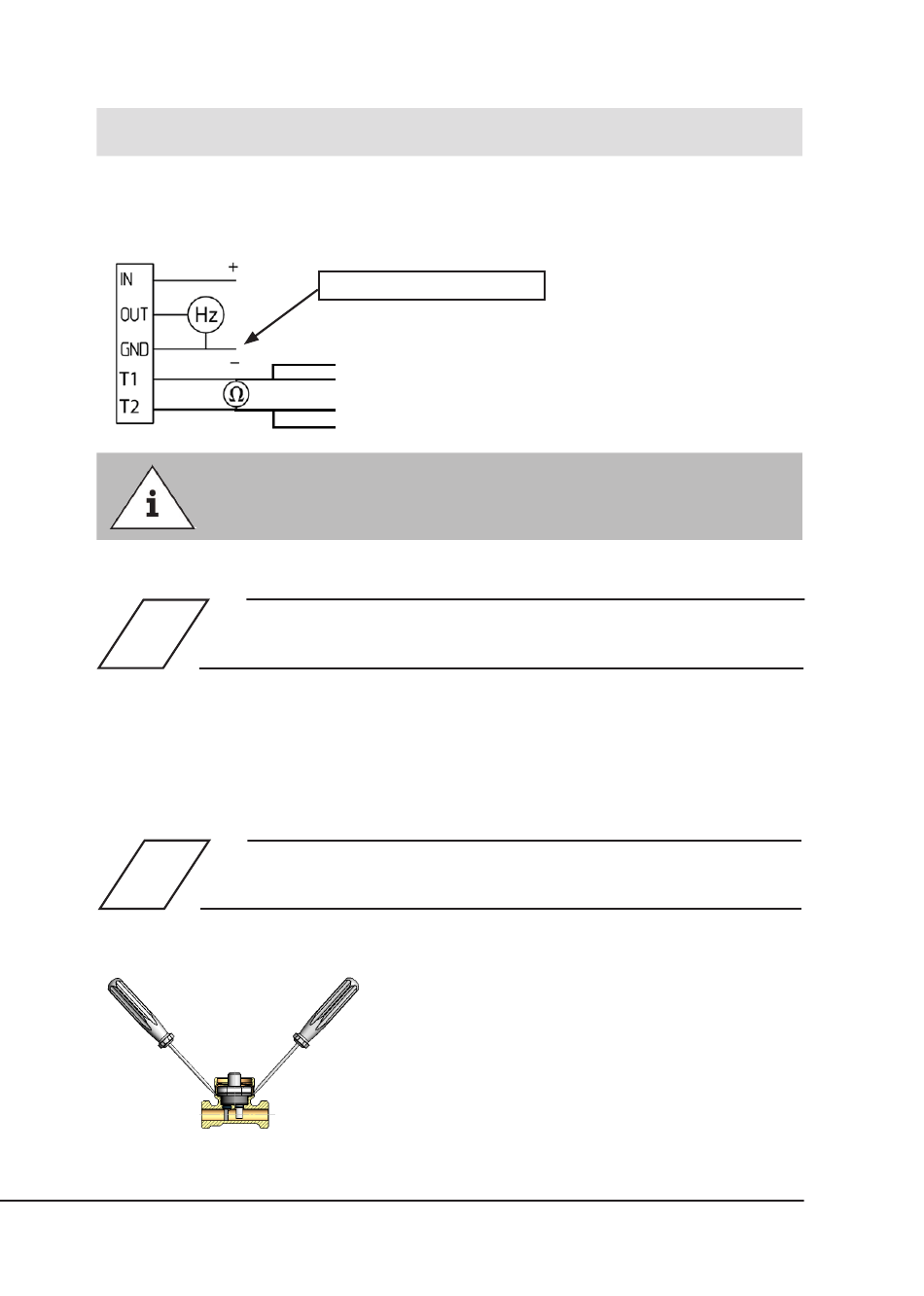

Sensor ausschließlich zur Durchfluss- und Temperaturmessung mit Pt1000 4-Leiter bis
max. 300 m Kabel (nur Figur 138 4G)
max. 300 m Kabel
Kabel: 7 x 0,34 mm² symmetrisch sternverseilt (verdrillt) und geschirmt
GLT / DDC Auswertung: Frequenzeingangskarte 5VDC, Pt1000 4-Leiter Eingangskarte
Bei einer Temperaturmessung als 2-Leiter wird die Messung durch den Kabel-
widerstand verfälscht. Bei 10 m 0,34 mm² Kabel kann die Verfälschung schon bei
ca. +0,5°C liegen.
5

Wartung

Die KHS-Durchflussmessarmatur unterliegt grundsätzlich keiner vorgeschriebenen Wartung. Da es
sich um einen Messsensor handelt, wird empfohlen, den Sensor 1x jährlich einer Sichtprüfung zu
unterziehen und ggf. Ablagerungen mit einer weichen Bürste zu entfernen (siehe auch Punkt 6).
Beschädigungen am Staukörper und Messpaddel sind unbedingt zu vermeiden.
6

Sensor-Austausch

Schirm mit auf GND auflegen
In der Verteilerdose, die beiden losen Litzen Pt1000-2-
Leiter vom Kabel Figur 138 00 012 in Pt1000 4-Leiter
aufteilen. Je zwei Adern auf T1 und T2 auflegen!
Nach dem Entfernen der Schutzkappen auf der Ge-
häuseoberseite und den seitlichen Öffnungen (Ver-
schmutzungsschutz-Noppen), kann der Sicherungsring
mittels einer Zange demontiert werden. Nehmen Sie die
Passscheiben und die Federscheibe heraus und drücken
Sie den Sensor mittels zwei Schraubendrehern durch die
beiden seitlichen Öffnungen durch das Gehäuse nach
oben heraus. Überprüfen Sie, ob das Gehäuse frei von
Schmutz und Beschädigung ist und setzen Sie den neuen
Sensor und die Scheiben in umgekehrter Reihenfolge
wieder ein.
© www.kemper-olpe.de – 07.2020 – K41001384G001-00 – 11/24
