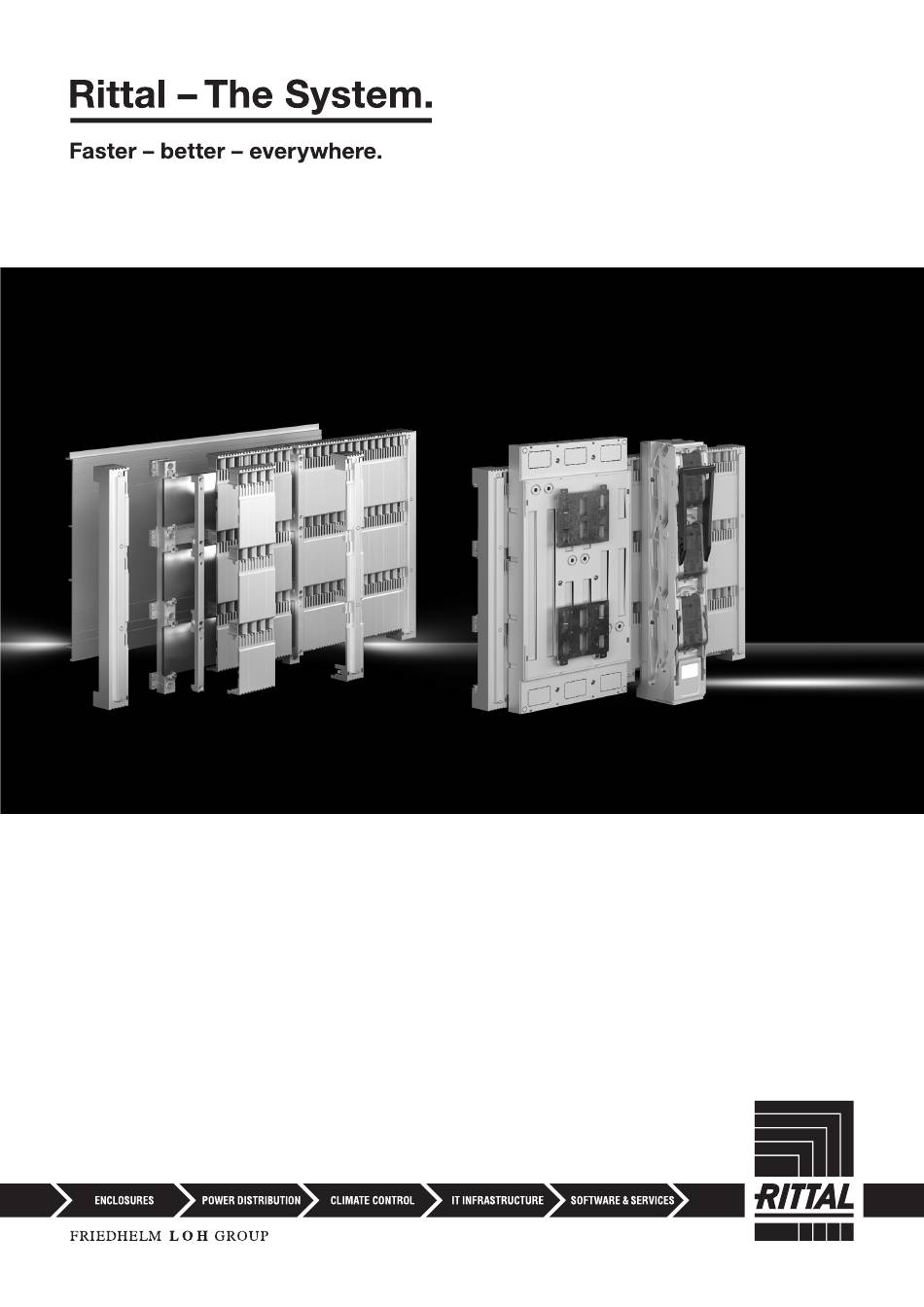

- Page 1 VX25 Ri4Power System 185 mm VX25 Ri4Power system 185 mm Jeux de barres Ri4Power VX25 185 mm Montageanleitung Assembly instructions Notice de montage...
-
Page 2: Table Of Contents
Installation and service instructions Garantie Consignes d'installation et de service Warranty Kundendienstadressen Garantie Customer service addresses Adresses des services après-vente VX25 Ri4Power System 185 mm Montageanleitung/VX25 Ri4Power system 185 mm assembly instructions/Jeux de barres Ri4Power VX25 185 mm – Notice de montage... - Page 3 2 - 6 10, 21, VX25 Ri4Power System 185 mm Montageanleitung/VX25 Ri4Power system 185 mm assembly instructions/Jeux de barres Ri4Power VX25 185 mm – Notice de montage...
-
Page 4: Lieferumfang
Model No. 9677.550 9677.560 9677.570 9677.580 Référence 473 mm 673 mm 473 mm 673 mm 673 mm — — VX25 Ri4Power System 185 mm Montageanleitung/VX25 Ri4Power system 185 mm assembly instructions/Jeux de barres Ri4Power VX25 185 mm – Notice de montage... - Page 5 Best.-Nr. Best.-Nr. Model No. 9677.610 Model No. 9677.640 Référence Référence Best.-Nr. Model No. 9677.620 Référence VX25 Ri4Power System 185 mm Montageanleitung/VX25 Ri4Power system 185 mm assembly instructions/Jeux de barres Ri4Power VX25 185 mm – Notice de montage...
-
Page 6: Hinweise Zur Dokumentation
Veuillez également tenir compte des instructions relatives aux acces- verwendeten Zubehörs. soires utilisés. VX25 Ri4Power System 185 mm Montageanleitung/VX25 Ri4Power system 185 mm assembly instructions/Jeux de barres Ri4Power VX25 185 mm – Notice de montage... -
Page 7: Montage
VX25 enclosure width Model No. VX25 largeur d'armoire Référence 9677.511 9677.521 1000 9677.531 1200 9677.541 oben/top/en haut variabel/variable/variable VX25 Ri4Power System 185 mm Montageanleitung/VX25 Ri4Power system 185 mm assembly instructions/Jeux de barres Ri4Power VX25 185 mm – Notice de montage... -
Page 8: Montage Systembefestigung - Hinterste Position
= 5 Nm oben/top/en haut Schrankbreite Best.-Nr. enclosure width Model No. largeur d'armoire Référence 9677.511 9677.521 1000 9677.531 1200 9677.541 VX25 Ri4Power System 185 mm Montageanleitung/VX25 Ri4Power system 185 mm assembly instructions/Jeux de barres Ri4Power VX25 185 mm – Notice de montage... -
Page 9: Positionierung Mittenhalter
Model No. Uniquement sur les armoires de largeur 1000/1200 mm. largeur d'armoire Référence 1000 200 – 700 9677.531 1200 400 – 700 9677.541 VX25 Ri4Power System 185 mm Montageanleitung/VX25 Ri4Power system 185 mm assembly instructions/Jeux de barres Ri4Power VX25 185 mm – Notice de montage... -
Page 10: Positionierungs-/Bestückungsrichtlinien
A - 50 mm Mögliche Anzahl der Komponenten/Possible number of components/Nombre possible de composants VX25 Ri4Power System 185 mm Montageanleitung/VX25 Ri4Power system 185 mm assembly instructions/Jeux de barres Ri4Power VX25 185 mm – Notice de montage... -
Page 11: Montage Sammelschienenhalter
3.5 Montage du support de jeu de barres 9677.500 4x (M8 x 50) 180° 180° 180° = 4 Nm VX25 Ri4Power System 185 mm Montageanleitung/VX25 Ri4Power system 185 mm assembly instructions/Jeux de barres Ri4Power VX25 185 mm – Notice de montage... -
Page 12: Montage Bodenwanne
1) Abhängig von der Position der Komponenten/Depending on the position of the components/En fonction de la position des composants VX25 Ri4Power System 185 mm Montageanleitung/VX25 Ri4Power system 185 mm assembly instructions/Jeux de barres Ri4Power VX25 185 mm – Notice de montage... -
Page 13: Montage Sammelschienen
L = Largeur d'armoire - 70 mm L = Largeur d'armoire - 42 mm L = Largeur d'armoire - 14 mm VX25 Ri4Power System 185 mm Montageanleitung/VX25 Ri4Power system 185 mm assembly instructions/Jeux de barres Ri4Power VX25 185 mm – Notice de montage... -
Page 14: Montage Endabdeckung
Bei 1000/1200 mm breiten Schränken. Applies to 1000/1200 mm wide enclosures. Sur les armoires de largeur 1000/1200 mm. VX25 Ri4Power System 185 mm Montageanleitung/VX25 Ri4Power system 185 mm assembly instructions/Jeux de barres Ri4Power VX25 185 mm – Notice de montage... -
Page 15: Montage Berührungsschutz
3.9 Mounting the contact hazard protection 3.9 Montage des plastrons de protection 100 mm 50 mm letzte Abdeckung/last cover/ dernier recouvrement VX25 Ri4Power System 185 mm Montageanleitung/VX25 Ri4Power system 185 mm assembly instructions/Jeux de barres Ri4Power VX25 185 mm – Notice de montage... -
Page 16: Montage Abschlussprofil
Schrankbreite Länge mm enclosure width Length mm largeur d'armoire Longueur mm VX25 Ri4Power System 185 mm Montageanleitung/VX25 Ri4Power system 185 mm assembly instructions/Jeux de barres Ri4Power VX25 185 mm – Notice de montage... -
Page 17: Montage Schienenverbinder
3.11 Mounting the busbar connector 3.11 Montage des jonctions de barres 9677.610 9677.620 H mm = 40 Nm = 35 Nm VX25 Ri4Power System 185 mm Montageanleitung/VX25 Ri4Power system 185 mm assembly instructions/Jeux de barres Ri4Power VX25 185 mm – Notice de montage... -
Page 18: Montage Berührungsschutz Schienenverbinder
3.12 Mounting the contact hazard protection for busbar connectors 3.12 Montage du plastron de protection pour les jonctions de barres 9677.640 VX25 Ri4Power System 185 mm Montageanleitung/VX25 Ri4Power system 185 mm assembly instructions/Jeux de barres Ri4Power VX25 185 mm – Notice de montage... -
Page 19: Montage Lastschaltleiste Gr. 00 Und Gr
15 Nm/133 lb.in 9677.210 15 Nm/133 lb.in 9677.215 9677.300 15 Nm/133 lb.in 15 Nm/133 lb.in 9677.310 15 Nm/133 lb.in 9677.315 VX25 Ri4Power System 185 mm Montageanleitung/VX25 Ri4Power system 185 mm assembly instructions/Jeux de barres Ri4Power VX25 185 mm – Notice de montage... -
Page 20: Montage Geräteadapter
Vous trouverez des informations supplémentaires dans la notice de montage et d'emploi des adaptateurs de disjoncteurs. = 24 Nm = 24 Nm VX25 Ri4Power System 185 mm Montageanleitung/VX25 Ri4Power system 185 mm assembly instructions/Jeux de barres Ri4Power VX25 185 mm – Notice de montage... -
Page 21: Lagerung
Mise en service et en entretien nur durch Fachpersonal! seulement par du personnel spécialisé ! VX25 Ri4Power System 185 mm Montageanleitung/VX25 Ri4Power system 185 mm assembly instructions/Jeux de barres Ri4Power VX25 185 mm – Notice de montage... -
Page 22: Garantie
Phone +1 800 477 4000, option 3 Shanghai, 201612 E-mail: service@rittal.us Phone +86 21 5115 7799-213 www.rittal-corp.com Fax +86 21 5115 7788 E-mail: service@rittal.cn VX25 Ri4Power System 185 mm Montageanleitung/VX25 Ri4Power system 185 mm assembly instructions/Jeux de barres Ri4Power VX25 185 mm – Notice de montage... - Page 23 Notizen/Notes VX25 Ri4Power System 185 mm Montageanleitung/VX25 Ri4Power system 185 mm assembly instructions/Jeux de barres Ri4Power VX25 185 mm – Notice de montage...
