Benutzerinformation
DKE01
Stellknopf mit elektronischer Anzeige
DEUTSCH
Gerätedarstellungen sind exemplarisch und gültig
für alle Bauformen, sofern nicht gesondert be-
schrieben.
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen und
die Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z.B. DKE01-0023
DKE01
Datum 21.06.2011
Varianten-Nr.
Geräte-Typ
3. Kurzbeschreibung
Der DKE01 ist ein Stellknopf mit absoluter elek-
tronische Positionsanzeige. Die werkseitig vorpro-
grammierte Anzeige dient zur direkten Ablesung
von Positionswerten an Verstellspindeln.
4. Mechanische Montage
Die Montage darf nur gemäß der angegebenen
IP-Schutzart vorgenommen werden. Das System
muss ggf. zusätzlich gegen schädliche Umweltein-
flüsse, wie z.B. Spritzwasser, Staub, Schläge, Tem-
peratur geschützt werden.
• Zwischen Welle und der Wellenaufnahme des DKE01
ist ein Schiebesitz vorzusehen.
• Es ist auf einen geringen Wellen- bzw. Winkelver-
satz zu achten.
• Das Gerät darf bei der Montage nicht durch Ver-
kanten verspannt montiert werden.
• Verspannungen und Schläge auf das Gerät sind
zu vermeiden.
Verspannungen führen zu erhöhter Lagerbela-
stung, unzulässiger Erwärmung und kürzerer Le-
bensdauer.
Drehmomentabstützung: Stift-ø 6 h9

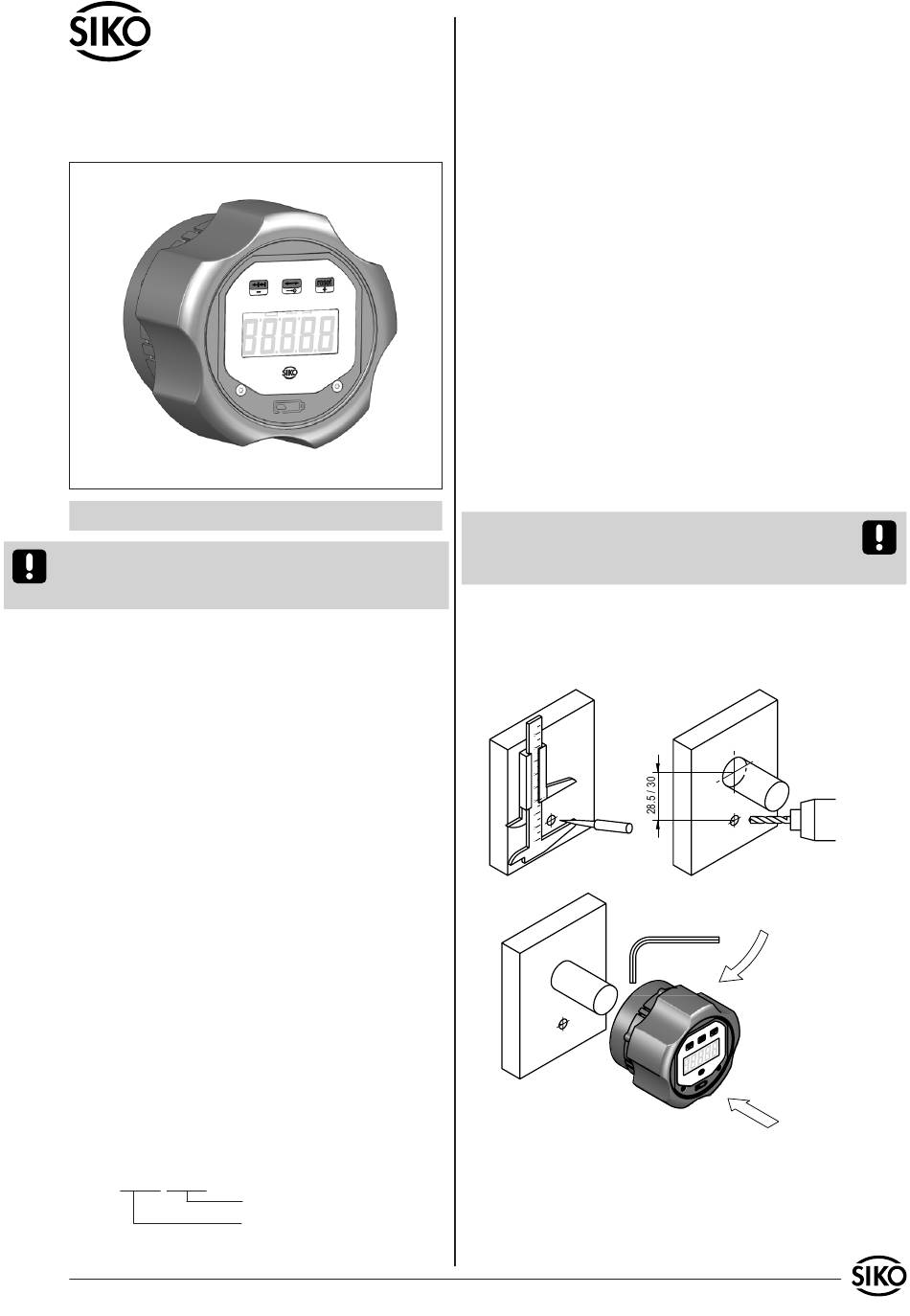

Abb. 1: Montagehinweise
Art.Nr. 85755
Änd. Stand 214/11
1
Advertisement
Table of Contents
Related Manuals for Siko DKE01
Summary of Contents for Siko DKE01
- Page 1 Benutzerinformation 3. Kurzbeschreibung Der DKE01 ist ein Stellknopf mit absoluter elek- tronische Positionsanzeige. Die werkseitig vorpro- DKE01 grammierte Anzeige dient zur direkten Ablesung von Positionswerten an Verstellspindeln. Stellknopf mit elektronischer Anzeige 4. Mechanische Montage Die Montage darf nur gemäß der angegebenen IP-Schutzart vorgenommen werden.
- Page 2 Programier- maße sowie Absolutmaße in die Anzeige zu brin- tool "ProTool DE" (separates Zubehör) durch den gen. Ist die Kettenmaßfunktion aktiv wird im Hin- Kunden erfolgen. tergrund der Absolutwert weiterhin erfasst. DKE01 Datum 21.06.2011 Art.Nr. 85755 Änd. Stand 214/11...
- Page 3 Parametern kann das DKE01 auf die ter) erfolgt die Nullsetzung/Kalibrierung erst wenn mechanische Anwendung hin angepasst werden. die Rücksetztaste ~5s gedrückt gehalten wird. Hier- Das DKE01 arbeitet intern mit ganzen Zahlen (In- mit kann ein versehentliches Nullsetzen/Kalibrie- krementen). ren verhindert werden.
- Page 4 4. Batterie mit Zugband axial herausziehen. 5. Altbatterie entfernen. 6. Austauschbatterie einsetzen. Auf richtige Polung achten. 7. Deckel schliessen. Auf richtigen Sitz des Dicht- ringes achten. 8. Schrauben festziehen. 9. Funktion der LCD-Anzeige überprüfen. DKE01 Datum 21.06.2011 Art.Nr. 85755 Änd. Stand 214/11...
- Page 5 User Information 3. Summary description The DKE01 is a control Knob with an integrated ab- solute, electronic position indicators. The factory- DKE01 programmed display serves for direct reading of position values on adjusting spindles. Control Knob with electronic display 4. Installation For mounting, the degree of protection specified must be observed.
- Page 6 , the user changes the position indication The measurement value per revolution indicates from absolute indication to incremental measure- how many increments per revolution should be re- ment indication. Active incremental measurement corded. DKE01 Datum 21.06.2011 Art.Nr. 85755 Änd. Stand 214/11...
- Page 7 5.4.6 Angle display function The measured value is the number of increments by If the DKE01 is to be used as an angle display, the which the display should change after one revolu- angle display function (parameter) enables the dis- tion.
- Page 8 3. Take off the lid. 4. Axially pull out the battery via the pullout strap. 5. Remove old battery. 6. Insert replacement battery considering the SIKO GmbH correct polarity. Werk / Factory: 7. Close the lid. Take care that the sealing ring is Weihermattenweg 2 seated correctly.
