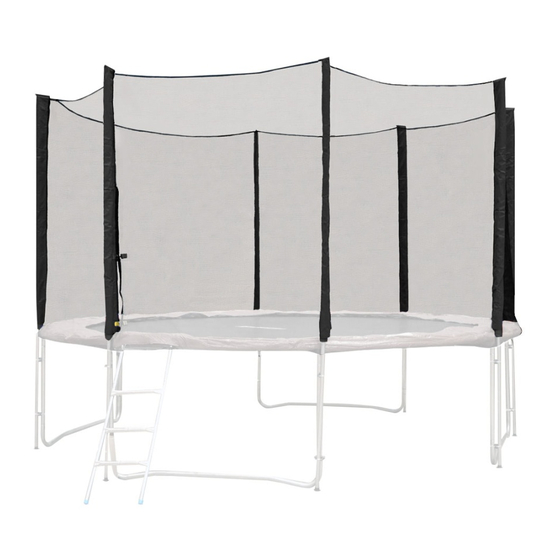

Insportline Kangaroo 244 cm User Manual

Insportline Kangaroo 244 cm User Manual

Trampoline set (244, 366, 430, 183, 305 cm)

Advertisement

Available languages

Available languages

Quick Links

Návod k použití -CZ
IN 3160, IN 3161, IN 3162, IN 3730, IN 3731
Trampolínový set Kangaroo (244, 366, 430, 183, 305 cm)

Advertisement

loading
Need help?

Need help?

Do you have a question about the Kangaroo 244 cm and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Insportline Kangaroo 244 cm

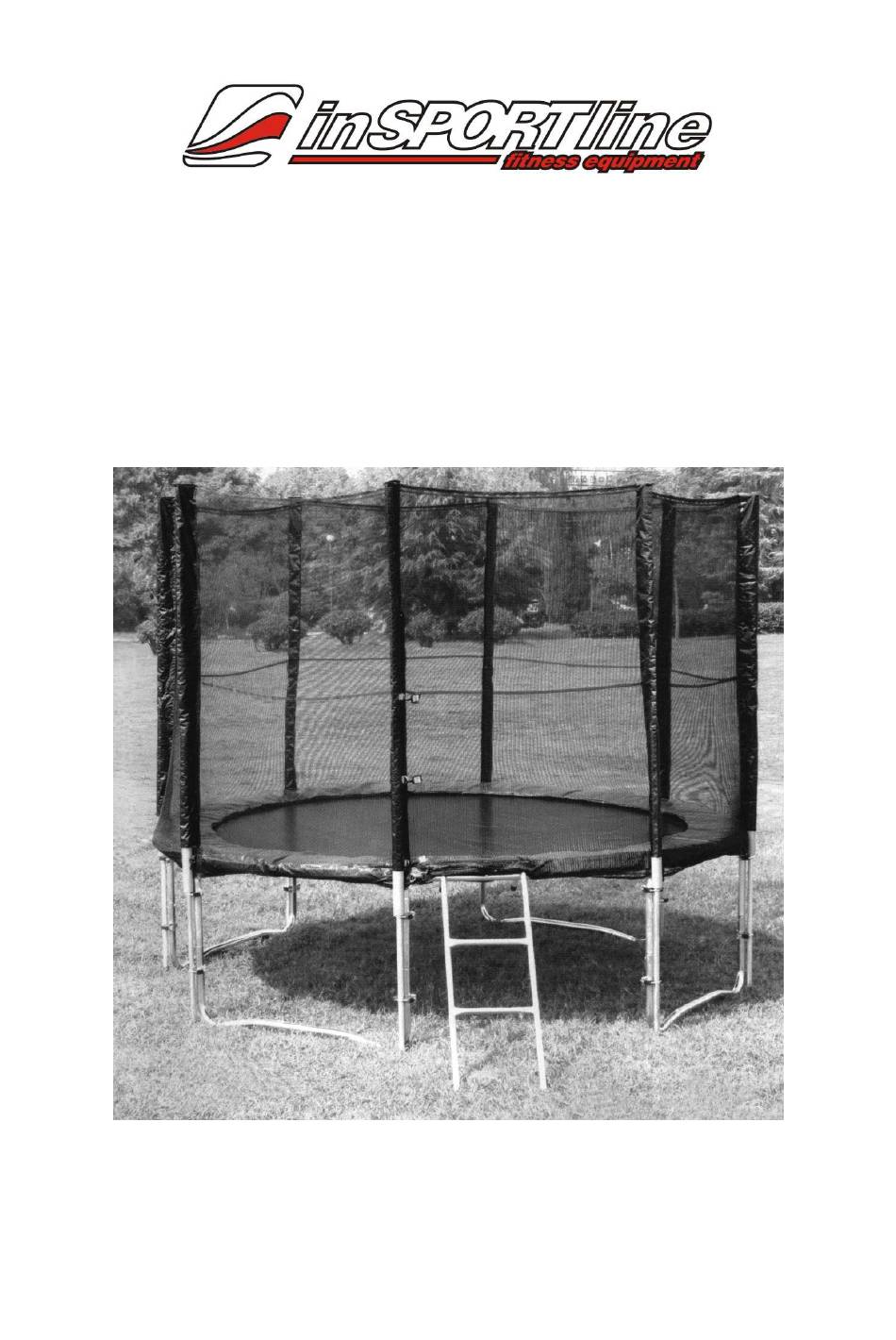

  • Page 1 Návod k použití -CZ IN 3160, IN 3161, IN 3162, IN 3730, IN 3731 Trampolínový set Kangaroo (244, 366, 430, 183, 305 cm)
  • Page 2 PŘEČTĚTE SI, PROSÍM, TENTO UŽIVATELSKÝ MANUÁL PŘED MONTÁŽÍ A SAMOTNÝM UŽÍVÁNÍM VAŠÍ TRAMPOLÍNY PRAVIDLA Přečtěte si instrukce před použitím a ponechte si je pro další reference. Před tím, než s montáží vaší trampolíny začnete, se ujistěte, že máte všechny díly uvedené v •...
  • Page 3 • Varování! Trampolíny jsou zábavné a skvělé cvičení pro lidi, ale jsou to také odpružená zařízení, která • vrhají uživatele do nezvyklé výšky a nutí je do různých tělesných pohybů, odskakování z trampolíny, vede k nárazům o rám nebo pružiny, nebo nesprávnému přistání na podložce trampolíny, což...
  • Page 4 Seznam dílů trampolíny Položka Název 6´KS 8' KS 10' KS 12' KS 14' KS 15' KS 16' KS Vrchní díly rámu Kryt pružin Skákací plocha Pružiny Prodlužovací nohy Základna noh Dotahovací nástroj POZN.: 8´= 244 CM, 10´= 305 CM, 12´= 366 CM, 14´= 427 CM, 15´= 457 CM, 16´= 488 Obrázková...
  • Page 5 Obrázková příloha - Seznam dílů...
  • Page 6 MONTÁŽ TRAMPOLÍNY UPOZORNĚNÍ: Pro následující montáže je zapotřebí dvou fyzicky zdatných osob, pro vaši bezpečnost byste měli mít vhodnou obuv a oblečení. Nedodržení těchto instrukcí a varování může mít za následek zranění. POZN.: Obrázky se s různými modely trampolín mohou mírně lišit. Rozlože na podlahu všechny díly trampolíny jak je znázorněno na obrázku.
  • Page 7 Na konci by trampolína měla vypadat takto (viz. obrázek). Položte skákací plochu dovnitř rámu sešitou stranou směrem dolů a zahákněte pružiny do trojúhelníkového ouška na skákací ploše. Pak druhý konec pružiny zahákněte do rámu trampolíny (viz. obrázek). Opakujte krok 6 přímo naproti, kde jste připojili první pružinu. Pak připojte další dvě pružiny v poloviční...
  • Page 8 Pružiny pod silným pnutím mohou vyžadovat, aby sousedící pružiny byly uchyceny do každého čtvrtého nebo pátého otvoru v rámu, aby se napětí pružin rozložilo stejnoměrně. 10. Upevněte zbývající pružiny dokud nejsou uchyceny všechny pružiny k rámu. 11. Položte kryt pružin na vnější okraj rámu tak, aby pružiny byly zakryty. 12.
  • Page 9 13. Pokračujte k sekci “TESTING THE TRAMPOLINE / Testování trampolíny” v tomto manuálu před prvním skákáním na trampolíně. SEZNAM DÍLŮ BEZPEČNOSTNÍHO OHRAZENÍ Položka Název 6´KS 8' KS 10' KS 12' KS 14' KS 15' KS 16' KS Upínací svorka Krytka tyče Spodní...
  • Page 10 MONTÁŽ BEZPEČNOSTNÍHO OHRAZENÍ / SÍTĚ UPOZORNĚNÍ: Pro následující montáž je zapotřebí dvou fyzicky zdatných osob, pro vaši bezpečnost byste měli mít vhodnou obuv a oblečení. Nedodržení těchto instrukcí a varování může mít za následek zranění. POZN.: Obrázky se s různými modely trampolín mohou mírně lišit. Nasuňte pěnovku na tyč...
  • Page 11 Opakujte krok 4 pro všechny tyče bezpečnostního hrazení. Ujistěte se, že tyče do návleku vložíte pevně. Budete možná potřebovat pomoci další osoby, která bude držet tyče hrazení na místě zatímco vy upnete tyče do základny nohou (jak je znázorněno na obr. níže). Použijte rychloupínací...
  • Page 12 Opakujte postup od kroku 6 do kroku 8 pro zbývající spodní i horní tyče. 10. Bezpečnostní hrazení by při uvolnění háků mělo vypadat jako na obrázku výše. 11. Uchytněte háky na nejbližší trojúhelníkový kroužek podložky. Pokud připevnění bude pro vás obtížné, následujte krok 12.
  • Page 13 14. Přistupte k části “Testing the Trampoline / Testování trampolíny” v tomto manuálu předtím, než začnete trampolínu užívat. TESTOVÁNÍ TRAMPOLÍNY Poté, co jste trampolínu sestavili, je důležité, abyste provedli následující kontrolní, bezpečnostní kroky: Zkontrolujte za použití přiložených nástrojů, zda jsou všechny šrouby a matice pořádně dotažené a ne přetažené.
  • Page 14 BEZPEČNOSTNÍ HRAZENÍ / SÍŤ: Zkontrolujte všechny svislé tyče bezpečnostní sítě a ujistěte se, že jsou bezpečně a pevně ukotvené. Zkontrolujte síť a ujistěte se, že během montáže nedošlo k jejímu natržení. Zkontrolujte zips a síťový vchod, zda fungují správně. Ujistěte se, že všechny háčky jsou bezpečně uchyceny do “V” úchytů pružin. Poté, co jste provedli všechny tyto popsané...
  • Page 15 Záruční podmínky Záruční doba Prodávající poskytuje kupujícímu záruku za jakost zboží v délce 24 měsíců, pokud ze záručního listu, faktury ke zboží, dodacího listu, příp. jiného dokladu ke zboží nevyplývá odlišná délka záruční doby poskytovaná prodávajícím. Zákonná délka záruky poskytovaná spotřebiteli není tímto dotčena. Zárukou za jakost přejímá...
  • Page 16 vadného dílu nebo zařízení za bezvadné. Prodávající je se souhlasem kupujícího oprávněn dodat výměnou za vadné zboží jiné zboží plně funkčně kompatibilní, ale minimálně stejných nebo lepších technických parametrů. Volba ohledně způsobu vyřízení reklamace dle tohoto odstavce náleží prodávajícímu. Prodávající vyřídí reklamaci nejpozději do 30 dnů od doručení vadného zboží, pokud nebude dohodnuta lhůta delší.
  • Page 17 User Manual - EN IN 3160, IN 3161, IN 3162, IN 3730, IN 3731 Kangaroo Trampoline Set (244, 366, 430, 183, 305 cm)
  • Page 18 PLEASE READ BEFORE ASSEMBLING AND USING YOUR TRAMPOLINE REGULATIONS Please read the instructions before use and retain them for future reference. Before you begin to assemble your product please ensure that you have all the parts that are • listed in the “Parts List” details. Two people are required to assemble and disassemble the product at all times.
  • Page 19: Weather Conditions

    Caution! Trampolines are great fun and fantastic exercise for the people, but it is also a rebounding • device, which propels the user to unaccustomed heights, and into a variety of body movements, rebounding off the trampoline, striking the frame or springs, or improper landing on the trampoline mat may cause injury.
  • Page 20: Trampoline Parts List

    Trampoline Parts list ITEM NAME 6' QTY 8' QTY 10' QTY 12' QTY 14' QTY 15' QTY 16' QTY Top rail Spring Pad Bounce Mat Springs Leg Extensions Leg Base Spring Tool 6´Trampoline...
  • Page 21: Parts List

    Parts list...
  • Page 22: Trampoline Assembly

    TRAMPOLINE ASSEMBLY WARNING: Two adults in good physical condition are required for the following assembly, for your safety, you should wear proper shoes and clothing. Failure to follow these instruction and warning may result in injury. NOTE: Pictures may vary slightly with the different trampoline models. 14.
  • Page 23 18. At this stage the trampoline should like the picture showed. 19. With stitching portion facing down, lay bounce mat inside frame and attach a spring in to one of triangle rings on the mat. Then attach the other end of the spring to the frame. 20.
  • Page 24 22. Spring under heavy tension may require adjacent springs to be attached at every four or five holes, so the spring tension is distributed equally. 23. Attach the remaining spring until all springs are attached onto the frame. 24. Lay the cover pad on the outer edge so the springs are covered. 25.
  • Page 25 26. Proceed to TESTING THE TRAMPOLINE section of this manual before jumping on the trampoline.
  • Page 26: Enclosure Parts List

    ENCLOSURE PARTS LIST ITEM NAME 6' QTY 8' QTY 10' QTY 12' QTY 14' QTY 15' QTY 16' QTY Quick Clamp Pole Cap Pole Bottom Uper Pole Lower Pole Foam Tube Safety Net...
  • Page 27 SAFETY ENCLOSURE ASSEMBLY WARNING: Two adults in good physical condition are required for the following assembly, For your safety, you should wear proper shoes and clothing. Failure to follow these instruction and warning may result in injury. NOTE: Pictures may very slightly with the different trampoline models. 15.
  • Page 28 20. You may need another person to hold the enclosure pole in place while you clamp the pole to the leg supports in the next step. 21. Use the quick clamp to secure the enclosure pole to the lower pole to the top rail’s welded tube (not to the leg extension).
  • Page 29 24. Safety enclosure hooks when released should look like the above picture. 25. Attach the hooks to the nearest triangle ring of the mat. If you find it difficult to attach the hooks to the triangle rings go to STEP 12. 26.
  • Page 30 TESTING THE TRAMPOLINE After you have assembled the trampoline it is important that you perform the following safety checks: Using the tools provide please ensure that all nuts and bolts are tightly in place do not over tighten. Check underneath the trampoline to ensure that all the springs are hooked on securely to the frame. Check that the floor is even and the trampoline does not move and is firmly on the ground.

This manual is also suitable for:

Kangaroo 366 cmKangaroo 430 cmKangaroo 183 cmKangaroo 305 cmIn 3160In 3161 ... Show all
