DE Controlpro, Anleitung zur Montage und Inbetriebnahme
6.4 Panel anschließen und montieren
Schäden am Panel durch zu frühe Inbetriebnahme vermeiden!
■
Beachten Sie die klimatischen Bedingungen am Installationsort�
■
Vor dem Einschalten des montierten Gerätes muss sich das Gerät an die kli-
matischen Gegebenheiten am Installationsort angepasst haben�
■
Temperatur- und Luftfeuchteunterschiede können zu Schäden am Gerät
führen�
Beachten Sie zu den Anschlüssen die Hinweise des Kapitels 3.6�
Zur Befestigung des Panels in der Unterputzdose nutzen Sie die im Lieferumfang
enthaltenen Schrauben (M5x16)� Legen Sie diese für die Befestigung des Panels
in Griffweite bereit�
■
Schieben Sie den präparierten 15-20 V-Anschlussstecker zurück in die passen-
den Anschlüsse im Panel (C1 und C2)�
■
Schließen Sie die Ethernet-Leitung an das Panel (D4) an�
■

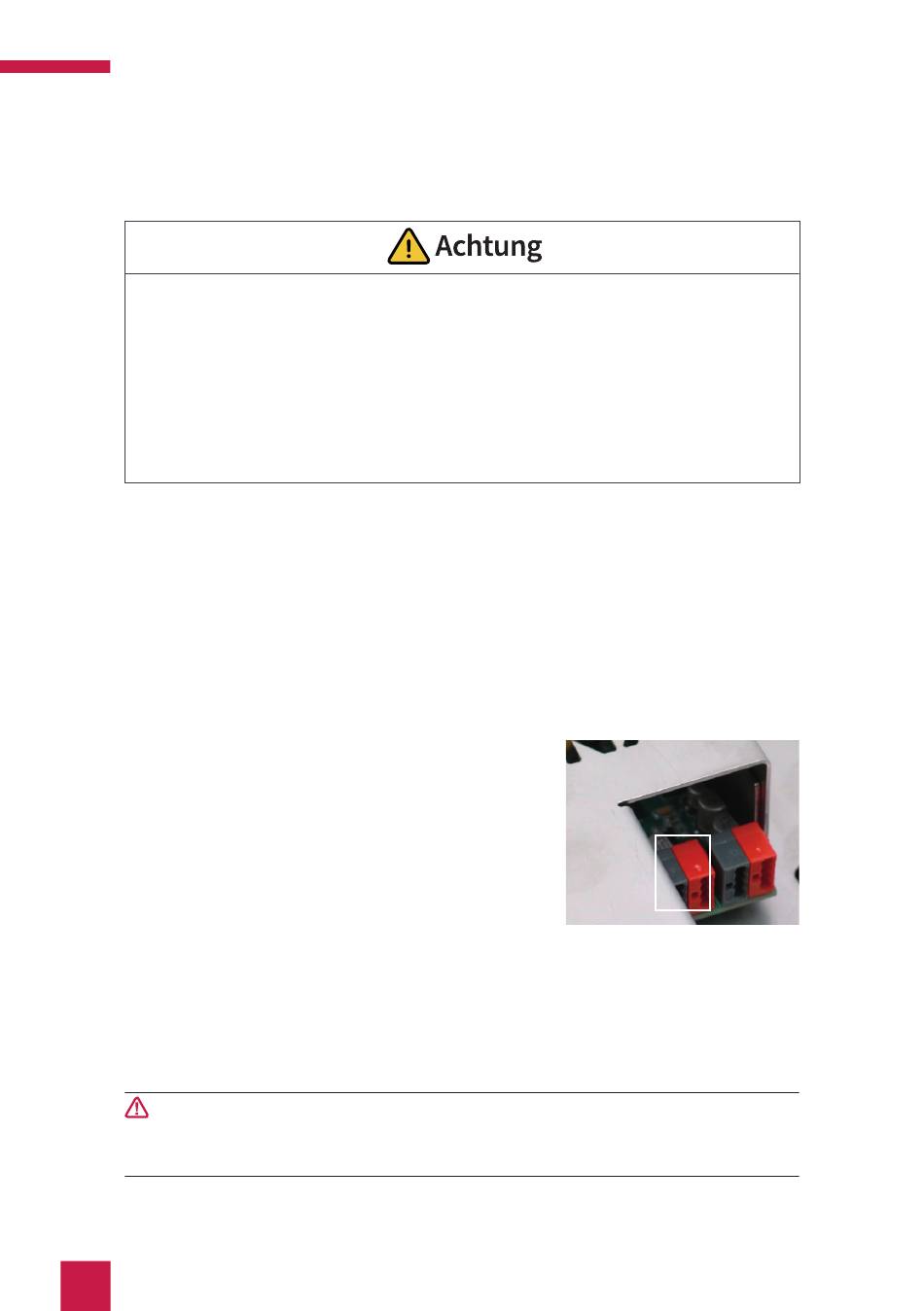

Schieben Sie die KNX-Leitung mit den Farben Rot
(+) und Schwarz (–) in die KNX-Anschlussklemme
1,(C3)� Beachten Sie dabei die Polung�
■
Befestigen Sie das Panel mit den beiliegenden
Senkkopfschrauben (M5x16, 4 Stück)
Unterputzdose�
■
Setzen Sie das Frontglas mit den Magnethal-
terungen in die vorgesehenen vier Fassungen
ein und führen Sie es weiter bis das Glas an allen vier Ecken des Touchscreens
anliegt�
■
Achten Sie darauf, dass die Aussparung im Rahmen für die Kamera im oberen
Teil des Bildschirms positioniert ist�
Achtung: Achten Sie darauf, dass die Lüftungsöffnungen (B5), nicht teilweise
oder vollständig verdeckt werden, um eine Belüftung des Computers im Panel
durch Konvektion zu gewährleisten.
