Summary of Contents for TOORX WLX80

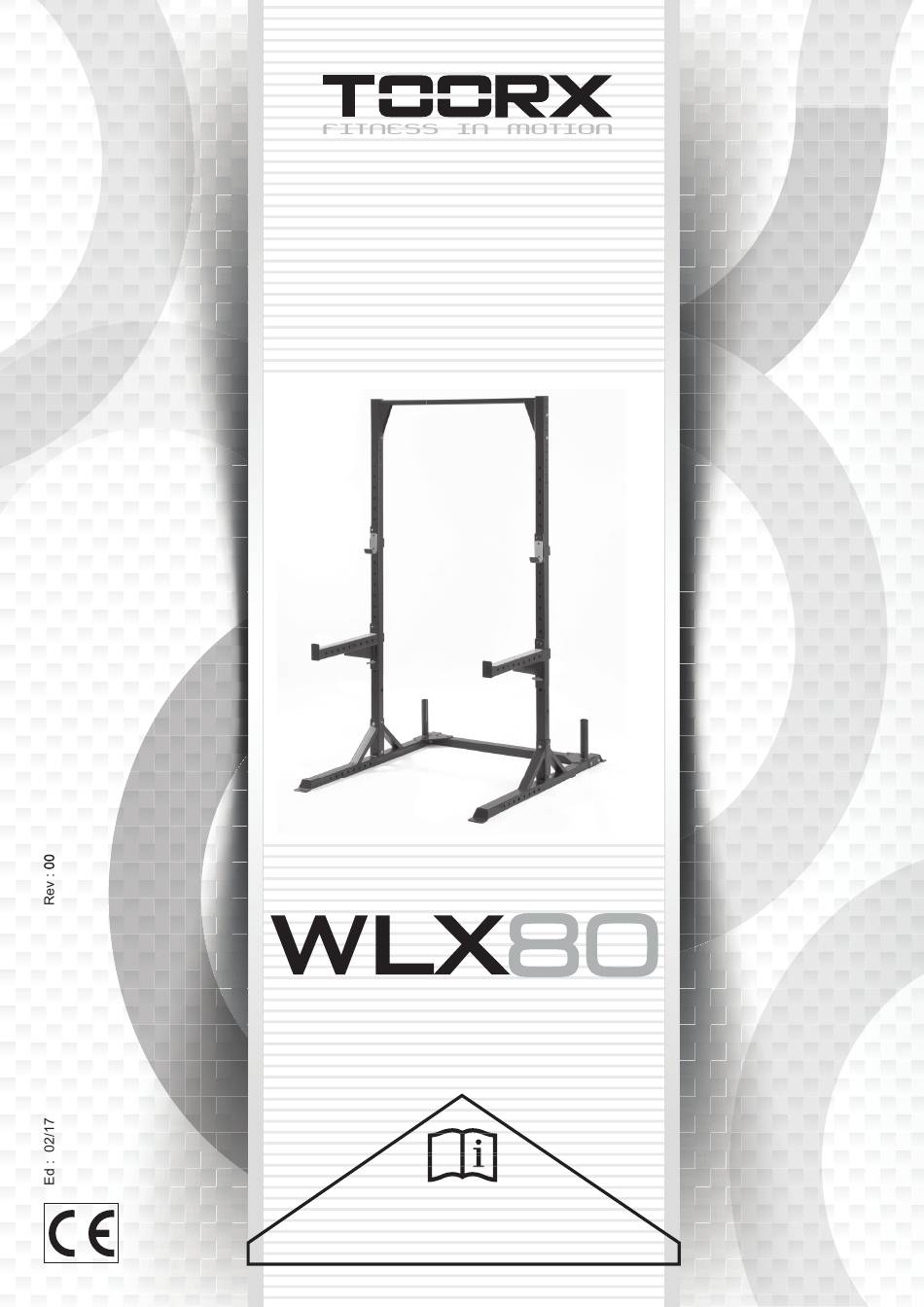

  • Page 1 INSTRUCTION...
  • Page 2: Part List

    PART LIST NUMBER NAME COUNT LEFT BASE FRAME RIGHT BASE FRAME CONNECTING BASE FRAME UPRIGHT FRAME UPPER CONNECTING ROD LEFT BEARING TUBE RIGHT BEARING TUBE LEFT HOOK RIGHT HOOK PLATE PIN SQUARE END PLUG PLASTIC PLATE(LONG) PLASTIC PLATE(SHORT) PLASTIC PLATE RUBBER(LONG) RUBBER(SHORT) M10X90 HEX BOLT...
  • Page 3 PART DRAW...
  • Page 4 FRAME BASE (1)LEFT FRAME BASE (2)RIGHT FRAME BASE (3)CONNECTING FRAME (4)UPRIGHT CONNECTING (5)UPPER TUBE BEARING (6)LEFT TUBE BEARING (7)RIGHT HOOK (8)LEFT HOOK (9)RIGHT (10)PLATE PLUG (11)SQUARE (LONG) PLATE (12)PLASTIC (SHORT) PLATE (13)PLASTIC ( 1 5 ) R U B B E R ( L O N G ) ( 1 6 ) R U B B E R ( S H O R T ) PLATE (14)PLASTIC...
  • Page 5 STEP 1...
  • Page 6 A. ATTACH THE LEFT BASE FRAME ( 1 ) TO THE CONNECTING BASE FRAME ( 3 ) USING 2PCS M10X90 HEX BOLT (17) ,2PCS M10 WASHER ( 23) AND 2PCS M10 ARC WASHER (22) AS SHOWN. B. USING 2PCS M10X25 HEX BOLT (20) , 2PCS M10 WASHER ( 23) AND 2PCS M10 ARC WASHER (22) FROM THE TOP TO FIX THE POSITION C.
  • Page 7 M10 WASHER (23 ) AND 2PCS M10 LOCKNUT ( 24 ) . REPEAT THE RIGHT SIDE AS THIS WAY B. THEN USING 2PCS M10X85 HEX BOLT (18 ) , 4PCS M10 WASHER (23 ) AND 2PCS M10 LOCKNUT ( 24 ) TO TIGH THEM FROM CROSS SIDE AS DRAWING SHOW.
  • Page 8 A. INSERT LEFT HOOK (8) INTO ONE OF THE HOLE FROM THE UPRIGHT FRAME (4) , REAT IT AS FOR RIGHT HOOK ( 9 ) B. INSERT LEFT BEARING TUBE (6 ) INTO ONE OF THE HOLE FROM THE UPRIGHT FRAME (4) AND USE 1PCS PLATE PIN (10) TO FIX IT FROM THE LOWER HOLE AS SHOW IN THE PICTURE .
  • Page 9 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
